El onsemi LM2576D2T-ADJR4G es un regulador de conmutación monolítico de la serie LM2576, desarrollado para crear de forma sencilla fuentes de alimentación step-down / buck de alta eficiencia.

Esta versión es ajustable, permitiendo obtener una tensión de salida entre 1,23V y 37V, según el circuito externo utilizado. Soporta corriente de salida de hasta 3A, siendo adecuado para alimentar placas electrónicas, módulos, circuitos digitales, sistemas embebidos, cargadores, fuentes auxiliares y aplicaciones donde sea necesario convertir una tensión DC más alta en una tensión más baja con mejor eficiencia que un regulador lineal.

La frecuencia de conmutación fija de 52kHz permite utilizar inductores y componentes externos comunes. La serie LM2576 ha sido diseñada para reducir el número de componentes necesarios, facilitando el diseño de fuentes de alimentación con buena regulación de línea y carga.

El dispositivo incluye pin ON/OFF, permitiendo shutdown externo mediante nivel lógico TTL, modo de espera de bajo consumo, limitación de corriente ciclo a ciclo y protección contra temperatura excesiva. Estas funciones ayudan a proteger el circuito en condiciones de fallo o sobrecarga.

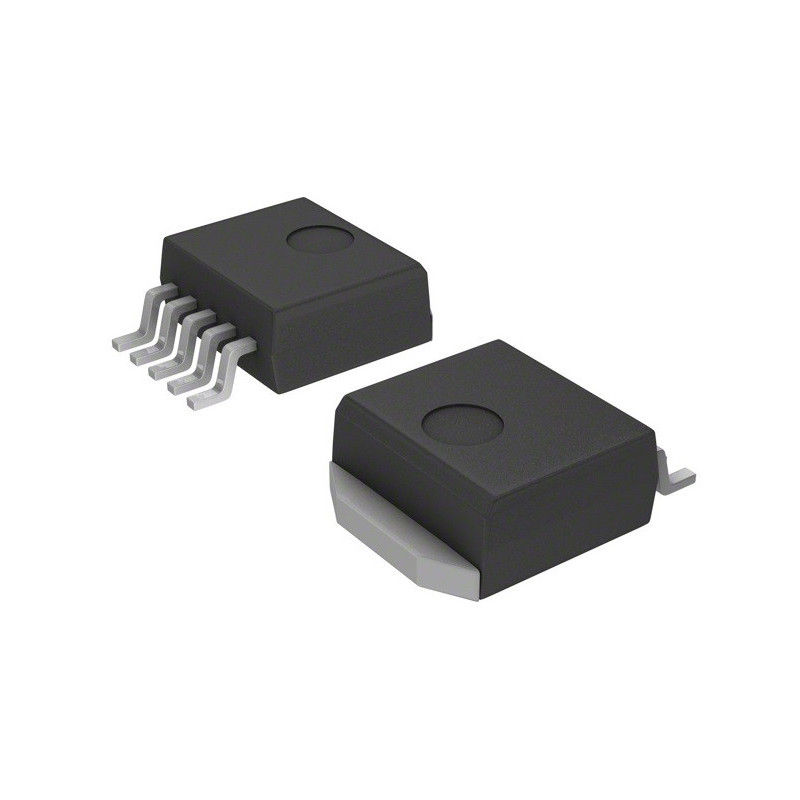

El encapsulado TO-263-6 / D2PAK, también indicado como D2PAK-5, es apropiado para montaje superficial y permite buena disipación térmica cuando se utiliza con un diseño de PCB adecuado.

Características principales

Regulador de conmutación DC/DC
Fabricante / marca: onsemi
Referencia del fabricante: LM2576D2T-ADJR4G
Número base del producto: LM2576
Tipo de regulador: Buck / step-down
Función: reductor de tensión
Tipo de salida: ajustable
Tensión de salida mínima: 1,23V
Tensión de salida máxima: 37V
Corriente de salida: 3A
Número de salidas: 1
Tensión de entrada mínima: 7V
Tensión de entrada máxima: 40V
Frecuencia de conmutación: 52kHz
Rectificador síncrono: no
Configuración de salida: positiva o negativa, según la topología de aplicación
Pin de control: ON/OFF
Shutdown TTL: sí
Modo standby de bajo consumo: sí
Corriente típica en standby: 80µA
Protecciones: limitación de corriente y protección térmica
Temperatura de operación: -40°C a 125°C TJ
Tipo de montaje: montaje superficial / SMD
Encapsulado: TO-263-6, D2PAK, 5 terminales + pestaña
Encapsulado del dispositivo: D2PAK-5
MSL: nivel 1, según ficha técnica
Aplicación principal: conversión DC/DC eficiente para fuentes de alimentación compatibles**

Aplicaciones recomendadas

Fuentes DC/DC step-down / buck
Fuentes de alimentación ajustables
Conversión de tensión DC para placas electrónicas
Pre-regulador eficiente antes de reguladores lineales
Reguladores de conmutación en placas electrónicas
Sistemas embebidos
Equipos alimentados por batería
Cargadores y sistemas auxiliares de alimentación
Proyectos que necesitan corriente de hasta 3A
Sustitución de reguladores lineales en aplicaciones compatibles
Conversores positivo-negativo según topología recomendada
Reparación y mantenimiento de circuitos compatibles

Nota importante

Antes de la aplicación, confirmar siempre la tensión de entrada, tensión de salida deseada, corriente de carga, inductor, diodo Schottky o diodo de recuperación adecuado, condensadores de entrada y salida, resistencias de ajuste, disipación térmica, layout de la PCB y pinout del encapsulado.

Este componente es un regulador conmutado, no un regulador lineal LDO. Para funcionar correctamente necesita componentes externos dimensionados según la ficha técnica y un layout adecuado para evitar ruido, calentamiento, inestabilidad o bajo rendimiento.

La tensión de salida ajustable depende del divisor resistivo externo y de las condiciones de funcionamiento. La tensión de entrada debe ser siempre suficiente para la tensión de salida deseada, respetando los límites del componente.

Producto sensible a electricidad estática. Manipular con precauciones ESD adecuadas. Este artículo corresponde únicamente al circuito integrado LM2576D2T-ADJR4G. Inductor, diodo, condensadores, resistencias, PCB, disipador, cables y otros componentes no están incluidos, salvo indicación expresa en contrario.
