El Texas Instruments TPS78511QKVURQ1 es un regulador lineal de baja caída de tensión, o LDO, desarrollado para aplicaciones donde se necesita una tensión de salida estable, bajo ruido y buena respuesta ante variaciones de carga.

Esta versión dispone de salida positiva fija de 1,1V y soporta corriente de salida de hasta 1A, siendo adecuada para alimentar circuitos digitales, microcontroladores, procesadores, módulos de comunicación, sensores, circuitos analógicos sensibles y sistemas embebidos que necesiten una línea regulada de baja tensión.

La familia TPS785-Q1 de Texas Instruments ha sido diseñada para aplicaciones automotrices, con cualificación AEC-Q100 y funcionamiento en condiciones exigentes. El dispositivo soporta tensión de entrada hasta 6V e incluye funciones importantes como Enable, soft-start interno, descarga activa de la salida y protección ante condiciones de fallo.

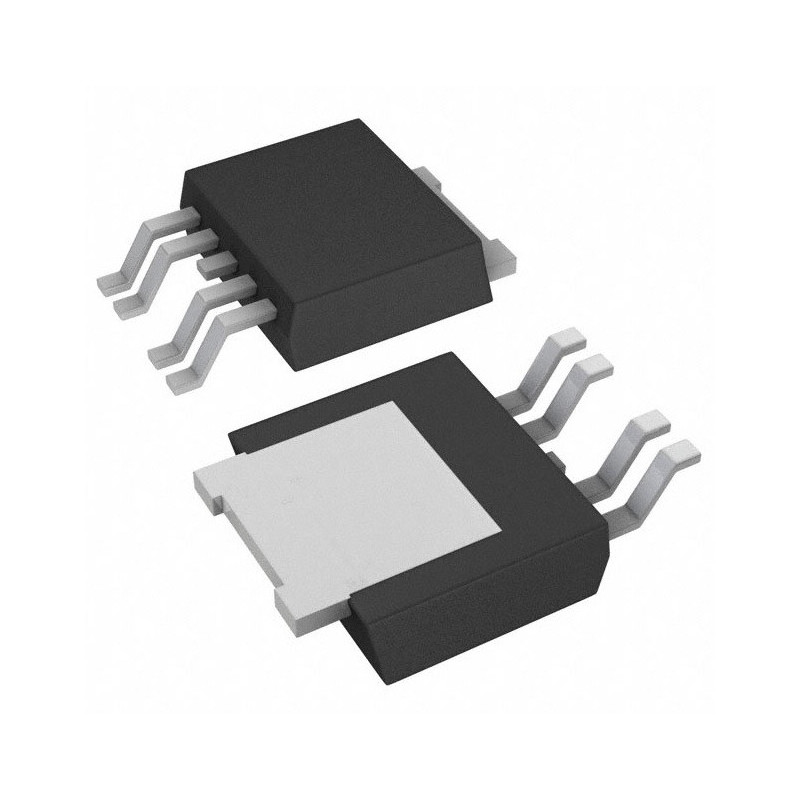

El encapsulado TO-252-5 / DPAK, de montaje superficial, permite buena disipación térmica cuando se utiliza con un diseño de PCB adecuado. Es una solución indicada para proyectos donde se desea combinar corriente de hasta 1A, estabilidad, fiabilidad y dimensiones compactas.

Características principales

Regulador lineal LDO
Fabricante / marca: Texas Instruments
Referencia del fabricante: TPS78511QKVURQ1
Número base del producto: TPS78511
Familia: TPS785-Q1
Tipo de regulador: lineal, baja caída de tensión, LDO
Configuración de salida: positiva
Tipo de salida: fija
Tensión de salida fija: 1,1V
Corriente de salida: 1A
Tensión de entrada máxima: 6V
Rango de entrada de la familia: 1,7V a 6,0V
Caída de tensión máxima indicada: 0,915V a 1A
Corriente típica de la familia: 25µA
PSRR indicado: 60dB a 30dB entre 1kHz y 1MHz
Funciones de control: Enable
Protecciones: sobrecorriente y temperatura excesiva
Soft-start interno: sí
Descarga activa de salida: sí
Temperatura de operación: -40°C a 150°C TJ
Grado: automotriz
Cualificación: AEC-Q100
Tipo de montaje: montaje superficial / SMD
Encapsulado: TO-252-5, DPAK, TO-252AD
Encapsulado del dispositivo: TO-252-5
Número de reguladores: 1
Aplicación principal: regulación de tensión DC para circuitos electrónicos compatibles**

Aplicaciones recomendadas

Fuentes de alimentación reguladas de 1,1V
Electrónica automotriz
Sistemas embebidos
Microcontroladores y procesadores compatibles
Circuitos digitales de baja tensión
Módulos de comunicación
Sensores y circuitos analógicos sensibles
Post-regulación después de convertidores DC/DC
Placas SMD compactas
Proyectos que necesitan LDO de hasta 1A
Equipos donde se requiere buena eliminación de ruido de alimentación
Reparación y sustitución en circuitos compatibles

Nota importante

Antes de la aplicación, confirmar siempre la tensión de entrada, tensión de salida necesaria, corriente consumida por la carga, disipación térmica, encapsulado, pinout, layout recomendado, condensadores de entrada y salida y compatibilidad con el circuito original.

Este regulador es una versión de salida fija de 1,1V. No debe utilizarse como sustituto directo de versiones con otras tensiones de salida sin confirmación en el esquema o en la ficha técnica.

Al tratarse de un regulador lineal, la disipación depende de la diferencia entre la tensión de entrada y la tensión de salida, multiplicada por la corriente de carga. En corrientes elevadas, debe prestarse atención al plano térmico, área de cobre, ventilación y temperatura ambiente.

Producto sensible a electricidad estática. Manipular con precauciones ESD adecuadas. Este artículo corresponde únicamente al circuito integrado TPS78511QKVURQ1. Placa, disipador, condensadores, resistencias, cables y otros componentes no están incluidos, salvo indicación expresa en contrario.
