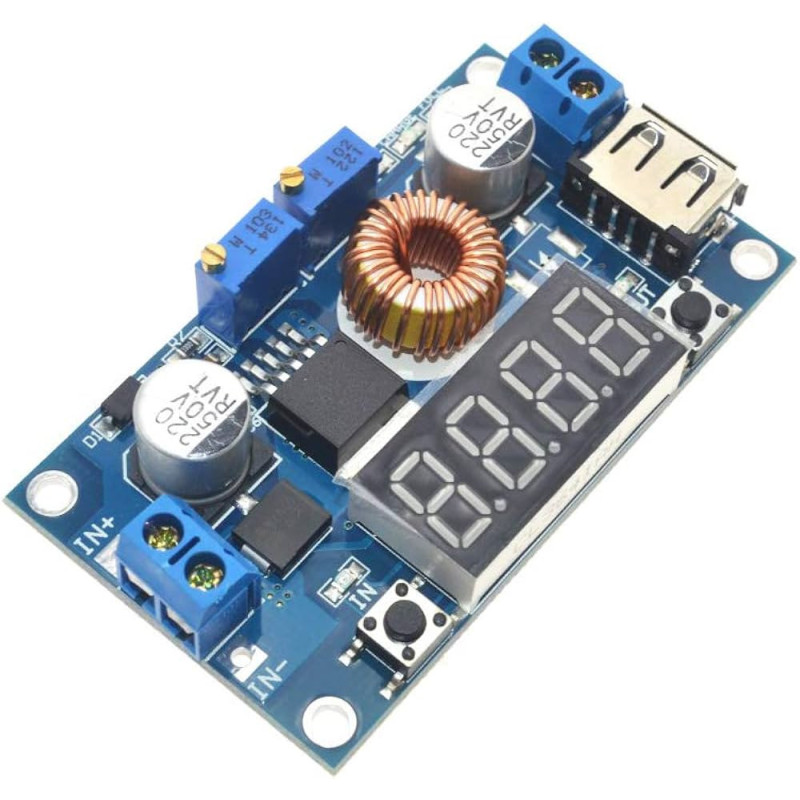

O módulo XL4015E 5A / 75W é um conversor DC-DC Step-Down, também conhecido como conversor Buck, desenvolvido para reduzir uma tensão contínua de entrada para uma tensão de saída inferior e ajustável.

O módulo integra um voltímetro digital, permitindo visualizar diretamente a tensão sem necessidade de utilizar permanentemente um multímetro externo.

Através do botão de seleção é possível alternar a indicação entre a tensão de entrada (IN) e a tensão de saída (OUT). O módulo memoriza a última seleção mesmo depois de desligar e voltar a ligar a alimentação.

O voltímetro integrado trabalha na gama indicada de 4 a 48V e apresenta um erro de medição indicado de aproximadamente ±0,1V. Para tensões de entrada inferiores a 4V, o voltímetro integrado não funciona corretamente.

A corrente máxima de saída indicada é de 5A, embora o fornecedor recomende uma corrente de funcionamento em torno de 4A. Esta distinção é importante para aplicações contínuas ou onde o módulo esteja sujeito a cargas elevadas.

O módulo possui terminais de ligação, permitindo conectar os cabos sem necessidade de soldadura, mantendo simultaneamente disponíveis os pontos da placa para ligações soldadas.

A tensão de entrada deve ser sempre superior à tensão de saída em pelo menos 1V, uma vez que se trata de um conversor redutor e não de um conversor Step-Up.

Características principais

Tipo de produto: módulo conversor DC-DC Step-Down / Buck
Controlador principal: XL4015E
Código alternativo: XL4015E 5A
Potência máxima anunciada: 75W
Corrente máxima indicada: 5A
Corrente de funcionamento recomendada: aproximadamente 4A
Regulação: tensão de saída ajustável
Display: digital integrado
Voltímetro: integrado
Gama indicada do voltímetro: 4 a 48V
Erro indicado do voltímetro: aproximadamente ±0,1V
Visualização da tensão de entrada: sim
Visualização da tensão de saída: sim
Indicador IN: sim
Indicador OUT: sim
Memorização da seleção IN/OUT: sim
Desativação do display: sim
Calibração do voltímetro: sim
Gama de calibração: -0,5V a +0,5V
Memorização da calibração: sim
Terminais de ligação: sim
Pontos para soldadura: sim
Saída USB: sim
Tipo de conversão: redução de tensão DC-DC
Diferença mínima entrada/saída indicada: entrada pelo menos 1V superior à saída
Dimensões: 66 × 38mm
Peso: 30,5g

Funcionamento do display

O módulo permite selecionar a tensão apresentada no display:

IN — apresenta a tensão existente na entrada do módulo.

OUT — apresenta a tensão regulada disponível na saída.

Um toque no botão permite alternar entre as duas medições. A última seleção fica memorizada mesmo depois de desligar o módulo.

O voltímetro pode também ser desligado através de uma pressão prolongada no botão e novamente ativado quando necessário.

Aplicações recomendadas

Fontes de alimentação DC reguláveis
Projetos de eletrónica
Bancadas de laboratório e prototipagem
Projetos Arduino e microcontroladores
Redução de tensão em sistemas DC
Alimentação de módulos eletrónicos
Projetos alimentados por baterias
Fontes para equipamentos USB compatíveis
Automação e projetos DIY
Conversão de uma tensão DC superior para uma tensão inferior

Nota importante

Este módulo é um conversor Step-Down, portanto apenas permite reduzir a tensão. Não aumenta uma tensão de entrada inferior para uma tensão de saída superior.

A ficha do fornecedor especifica que a tensão de entrada deve ser pelo menos 1V superior à tensão de saída.

Embora seja indicada uma corrente máxima de 5A, o próprio fornecedor recomenda uma corrente de funcionamento de aproximadamente 4A. Para funcionamento prolongado com correntes elevadas deve ser garantida ventilação e dissipação térmica adequadas.

Antes de ligar qualquer equipamento, ajustar e confirmar a tensão de saída. Uma tensão incorreta pode danificar o dispositivo alimentado.

Respeitar sempre a polaridade da entrada e da saída e não provocar curto-circuitos nos terminais.

Este artigo corresponde apenas ao módulo conversor XL4015E com display e USB. Fonte de alimentação, cabos, caixa, dissipação adicional, bateria e restantes componentes não estão incluídos, salvo indicação expressa em contrário.
