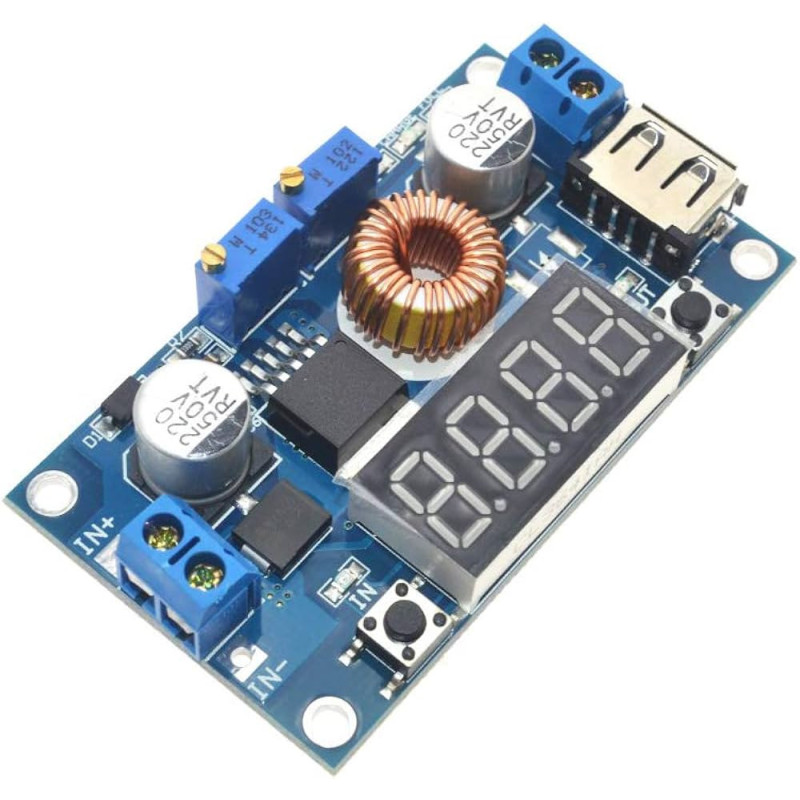

El módulo XL4015E 5A / 75W es un convertidor DC-DC Step-Down, también conocido como convertidor Buck, diseñado para reducir una tensión continua de entrada a una tensión de salida inferior y ajustable.

El módulo integra un voltímetro digital, permitiendo visualizar directamente la tensión sin necesidad de utilizar permanentemente un multímetro externo.

Mediante el botón de selección es posible alternar la indicación entre la tensión de entrada (IN) y la tensión de salida (OUT). El módulo memoriza la última selección incluso después de desconectar y volver a conectar la alimentación.

El voltímetro integrado trabaja en el rango indicado de 4 a 48V y presenta un error de medición indicado de aproximadamente ±0,1V. Para tensiones de entrada inferiores a 4V, el voltímetro integrado no funciona correctamente.

La corriente máxima de salida indicada es de 5A, aunque el proveedor recomienda una corriente de funcionamiento de aproximadamente 4A.

El módulo incorpora terminales de conexión, permitiendo conectar cables sin necesidad de soldadura y manteniendo disponibles los puntos de la placa para conexiones soldadas.

La tensión de entrada debe ser siempre superior a la tensión de salida en al menos 1V, ya que se trata de un convertidor reductor y no de un Step-Up.

Características principales

Tipo de producto: módulo convertidor DC-DC Step-Down / Buck
Controlador principal: XL4015E
Código alternativo: XL4015E 5A
Potencia máxima anunciada: 75W
Corriente máxima indicada: 5A
Corriente de funcionamiento recomendada: aproximadamente 4A
Regulación: tensión de salida ajustable
Display: digital integrado
Voltímetro: integrado
Rango indicado del voltímetro: 4 a 48V
Error indicado del voltímetro: aproximadamente ±0,1V
Visualización de tensión de entrada: sí
Visualización de tensión de salida: sí
Indicador IN: sí
Indicador OUT: sí
Memorización de selección IN/OUT: sí
Desactivación del display: sí
Calibración del voltímetro: sí
Rango de calibración: -0,5V a +0,5V
Memorización de calibración: sí
Terminales de conexión: sí
Puntos para soldadura: sí
Salida USB: sí
Tipo de conversión: reducción de tensión DC-DC
Diferencia mínima entrada/salida indicada: entrada al menos 1V superior a la salida
Dimensiones: 66 × 38mm
Peso: 30,5g

Aplicaciones recomendadas

Fuentes de alimentación DC regulables
Proyectos de electrónica
Bancos de laboratorio y prototipado
Proyectos Arduino y microcontroladores
Reducción de tensión en sistemas DC
Alimentación de módulos electrónicos
Proyectos alimentados por baterías
Fuentes para equipos USB compatibles
Automatización y proyectos DIY
Conversión de una tensión DC superior a una inferior

Nota importante

Este módulo es un convertidor Step-Down, por lo que únicamente permite reducir la tensión. No aumenta una tensión de entrada inferior a una tensión de salida superior.

La ficha del proveedor especifica que la tensión de entrada debe ser al menos 1V superior a la tensión de salida.

Aunque se indica una corriente máxima de 5A, el propio proveedor recomienda una corriente de funcionamiento de aproximadamente 4A. Para funcionamiento prolongado con corrientes elevadas debe garantizarse ventilación y disipación térmica adecuadas.

Antes de conectar cualquier equipo, ajustar y comprobar la tensión de salida. Una tensión incorrecta puede dañar el dispositivo alimentado.

Respetar siempre la polaridad de entrada y salida y evitar cortocircuitos.

Este artículo corresponde únicamente al módulo convertidor XL4015E con display y USB. Fuente de alimentación, cables, caja, disipación adicional, batería y demás componentes no están incluidos, salvo indicación expresa en contrario
