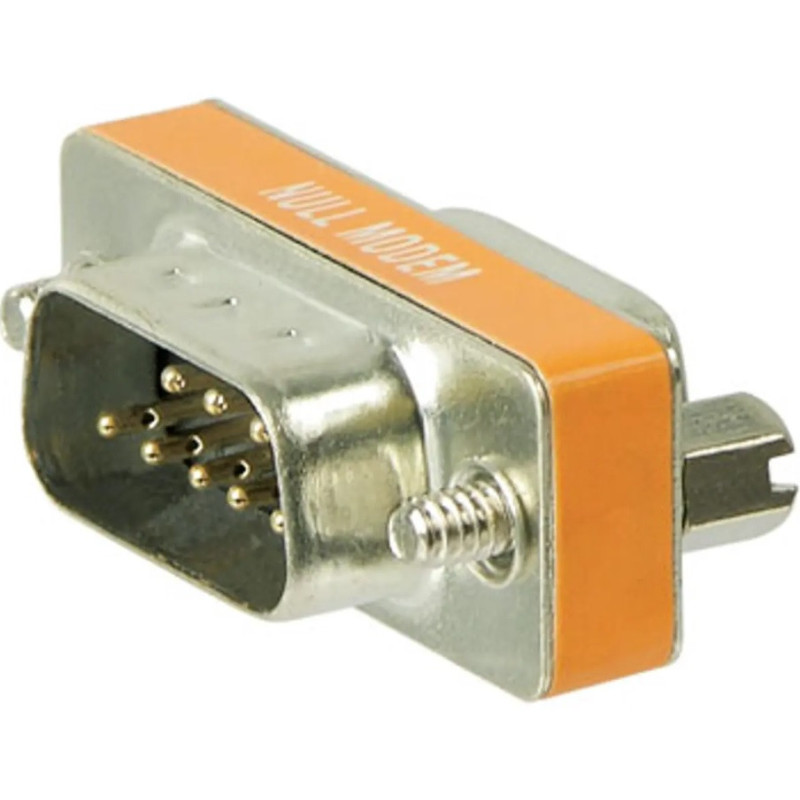

Adaptador DB9 Null Modem Macho-Fêmea RS-232

Este adaptador DB9 Null Modem macho-fêmea permite converter um cabo série DB9 / D-SUB normal numa ligação null modem, cruzando os sinais principais de comunicação RS-232 entre dois equipamentos compatíveis.

Num cabo série direto, os pinos seguem normalmente a mesma correspondência entre os conectores. Já numa ligação null modem, os sinais de transmissão e receção são cruzados, permitindo a comunicação direta entre dois dispositivos série, como computadores, terminais, controladores, equipamentos industriais, interfaces de configuração ou aparelhos que necessitem de ligação RS-232 cruzada.

O adaptador possui ligação DB9 macho de um lado e DB9 fêmea do outro, permitindo ser colocado entre o cabo existente e o equipamento, sem necessidade de substituir o cabo completo.

É uma solução prática para técnicos, oficinas, radioamadores, automação, informática antiga, programação de equipamentos, configuração de dispositivos e manutenção de sistemas com porta série RS-232.

Características principais

Adaptador DB9 Null Modem
Tipo de ligação: DB9 / D-SUB
Conector A: DB9 macho
Conector B: DB9 fêmea
Função principal: conversão de cabo série normal para null modem
Aplicação: comunicação RS-232 cruzada
Tipo de adaptador: passivo
Alimentação externa: não necessita
Instalação: plug-and-play, sem soldadura
Adequado para testes, manutenção e configuração de equipamentos série
Produto indicado para cabos e equipamentos DB9 compatíveis
Não é conversor USB para RS-232
Não é conversor RS-232 para TTL

Pinagem indicada

Pino 1: ligado ao pino 4
Pino 2: ligado ao pino 3
Pino 3: ligado ao pino 2
Pino 4: ligado aos pinos 1 e 6
Pino 5: ligado ao pino 5
Pino 6: ligado ao pino 4
Pino 7: ligado ao pino 8
Pino 8: ligado ao pino 7
G / massa: ligado a G / massa

Aplicações recomendadas

Comunicação RS-232 entre equipamentos compatíveis
Conversão de cabo DB9 direto para null modem
Configuração de equipamentos industriais
Programação de controladores e interfaces série
Terminais série
Equipamentos de automação
Manutenção técnica
Testes de comunicação serial
Informática e equipamentos antigos com porta DB9
Radioamadorismo e acessórios com ligação série
Ligação entre dois dispositivos DTE, quando necessário null modem
Oficinas, laboratórios e bancadas de assistência técnica

Nota importante

Antes da utilização, confirmar sempre a pinagem necessária, tipo de equipamento, norma de comunicação, velocidade série, configuração da porta COM, tipo de cabo usado e compatibilidade RS-232.

Este adaptador faz apenas a conversão null modem da ligação DB9. Não converte sinais USB, TTL, RS-485, RS-422 ou outros protocolos. Para equipamentos com níveis TTL, USB ou interfaces industriais diferentes, deve ser usado o conversor apropriado.

Em comunicações série, podem ser necessários ajustes de baud rate, bits de dados, paridade, stop bits e controlo de fluxo no software ou equipamento utilizado.
