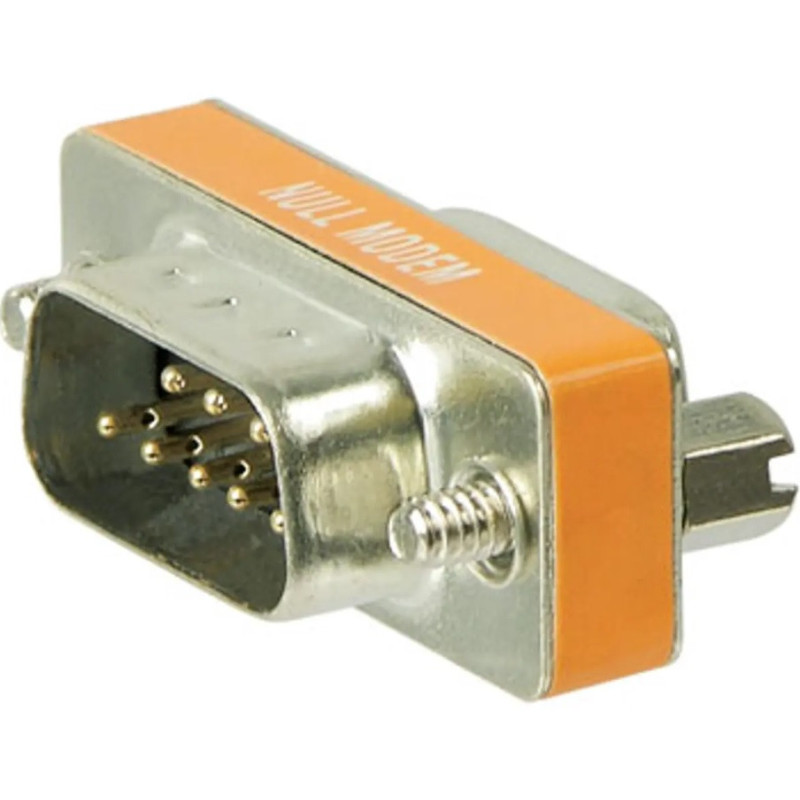

Adaptador DB9 Null Modem Macho-Hembra RS-232

Este adaptador DB9 Null Modem macho-hembra permite convertir un cable serie DB9 / D-SUB normal en una conexión null modem, cruzando las señales principales de comunicación RS-232 entre dos equipos compatibles.

En un cable serie directo, los pines suelen mantener la misma correspondencia entre conectores. En una conexión null modem, las señales de transmisión y recepción se cruzan, permitiendo la comunicación directa entre dos dispositivos serie, como ordenadores, terminales, controladores, equipos industriales, interfaces de configuración o aparatos que necesiten conexión RS-232 cruzada.

El adaptador dispone de conexión DB9 macho en un lado y DB9 hembra en el otro, permitiendo colocarlo entre el cable existente y el equipo, sin necesidad de sustituir el cable completo.

Es una solución práctica para técnicos, talleres, radioaficionados, automatización, informática antigua, programación de equipos, configuración de dispositivos y mantenimiento de sistemas con puerto serie RS-232.

Características principales

Adaptador DB9 Null Modem
Tipo de conexión: DB9 / D-SUB
Conector A: DB9 macho
Conector B: DB9 hembra
Función principal: conversión de cable serie normal a null modem
Aplicación: comunicación RS-232 cruzada
Tipo de adaptador: pasivo
Alimentación externa: no necesita
Instalación: plug-and-play, sin soldadura
Adecuado para pruebas, mantenimiento y configuración de equipos serie
Producto indicado para cables y equipos DB9 compatibles
No es conversor USB a RS-232
No es conversor RS-232 a TTL

Pinout indicado

Pin 1: conectado al pin 4
Pin 2: conectado al pin 3
Pin 3: conectado al pin 2
Pin 4: conectado a los pines 1 y 6
Pin 5: conectado al pin 5
Pin 6: conectado al pin 4
Pin 7: conectado al pin 8
Pin 8: conectado al pin 7
G / masa: conectado a G / masa

Aplicaciones recomendadas

Comunicación RS-232 entre equipos compatibles
Conversión de cable DB9 directo a null modem
Configuración de equipos industriales
Programación de controladores e interfaces serie
Terminales serie
Equipos de automatización
Mantenimiento técnico
Pruebas de comunicación serial
Informática y equipos antiguos con puerto DB9
Radioafición y accesorios con conexión serie
Conexión entre dos dispositivos DTE, cuando se necesita null modem
Talleres, laboratorios y bancos de asistencia técnica

Nota importante

Antes de la utilización, confirmar siempre el pinout necesario, tipo de equipo, norma de comunicación, velocidad serie, configuración del puerto COM, tipo de cable utilizado y compatibilidad RS-232.

Este adaptador realiza únicamente la conversión null modem de la conexión DB9. No convierte señales USB, TTL, RS-485, RS-422 u otros protocolos. Para equipos con niveles TTL, USB o interfaces industriales diferentes, debe utilizarse el conversor adecuado.

En comunicaciones serie, pueden ser necesarios ajustes de baud rate, bits de datos, paridad, stop bits y control de flujo en el software o equipo utilizado.
