Ecrã TFT LCD Capacitivo DFRobot DFR0669 3,5" 480x320 SPI com MicroSD

O DFRobot DFR0669 é um módulo de ecrã TFT LCD IPS de 3,5 polegadas com painel tátil capacitivo, desenvolvido para projetos eletrónicos que necessitam de uma interface gráfica a cores compacta e funcional.

Com resolução de 480x320 pixels, profundidade de cor 16-bit RGB565 e controlador gráfico ILI9488, este módulo permite apresentar menus, gráficos, botões, imagens e informação visual em projetos com microcontroladores.

O painel tátil utiliza o chip GT911, com suporte para até 5 pontos de toque capacitivos, permitindo criar interfaces mais intuitivas e interativas. A comunicação principal do display é feita por SPI, facilitando a ligação a controladores compatíveis.

O módulo pode ser alimentado entre 3,3V e 5,5V, sendo indicado para utilização com plataformas como Arduino, ESP32, ESP8266, FireBeetle, placas compatíveis com interface GDI e outros sistemas de desenvolvimento, desde que respeitada a pinagem e a lógica de comunicação.

Além do ecrã e do toque capacitivo, o módulo inclui slot MicroSD, permitindo utilizar imagens ou recursos gráficos armazenados em cartão, conforme o software e a biblioteca utilizada.

É uma solução prática para projetos de IoT, interfaces homem-máquina, painéis de controlo, consolas DIY, sistemas de monitorização, automação, protótipos e aplicações onde seja necessário um ecrã colorido com toque.

Características principais

Módulo TFT LCD capacitivo
Fabricante / marca: DFRobot
Referência: DFR0669
Série / gama: Fermion
Tipo de display: TFT LCD IPS a cores
Tamanho do ecrã: 3,5"
Resolução: 480 x 320 pixels
Tipo de toque: capacitivo
Número máximo de pontos de toque: até 5 pontos
Chip controlador do display: ILI9488
Chip touch: GT911
Comunicação: SPI
Interface adicional: GDI, para controladores compatíveis
Profundidade de cor: 16-bit RGB565
Brilho típico: 300cd/m²
Ângulo de visão IPS: 120°
Área visível: 73,44 x 48,96mm
Dimensão do módulo: 55,50 x 95,00mm
Diâmetro dos furos de montagem: 2mm
Distância entre furos de montagem: 50mm e 90mm
Tensão de alimentação: 3,3V a 5,5V
Consumo típico em ecrã completo: 48,1mA
Temperatura mínima de operação: -20°C
Temperatura máxima de operação: +70°C
Slot MicroSD: sim
Compatibilidade indicada: Arduino, ESP32, ESP8266, FireBeetle M0 e controladores compatíveis
Biblioteca indicada: DFRobot_GDL, conforme documentação do fabricante
Certificações indicadas: CE e RoHS
Aplicação principal: interface gráfica tátil para projetos eletrónicos
Produto indicado para protótipos, desenvolvimento e integração em projetos DIY

Pinos / ligações principais

VCC: alimentação positiva
GND: massa / negativo
SCLK: clock SPI
MOSI: dados SPI do controlador para o display
MISO: dados SPI do display para o controlador
CS: seleção do chip do ecrã
RES: reset
DC: seleção dados/comando
BL: controlo de retroiluminação
SCL: clock do toque capacitivo
SDA: dados do toque capacitivo
INT: interrupção do toque capacitivo
SDCS: seleção do cartão MicroSD

Conteúdo indicado pelo fabricante

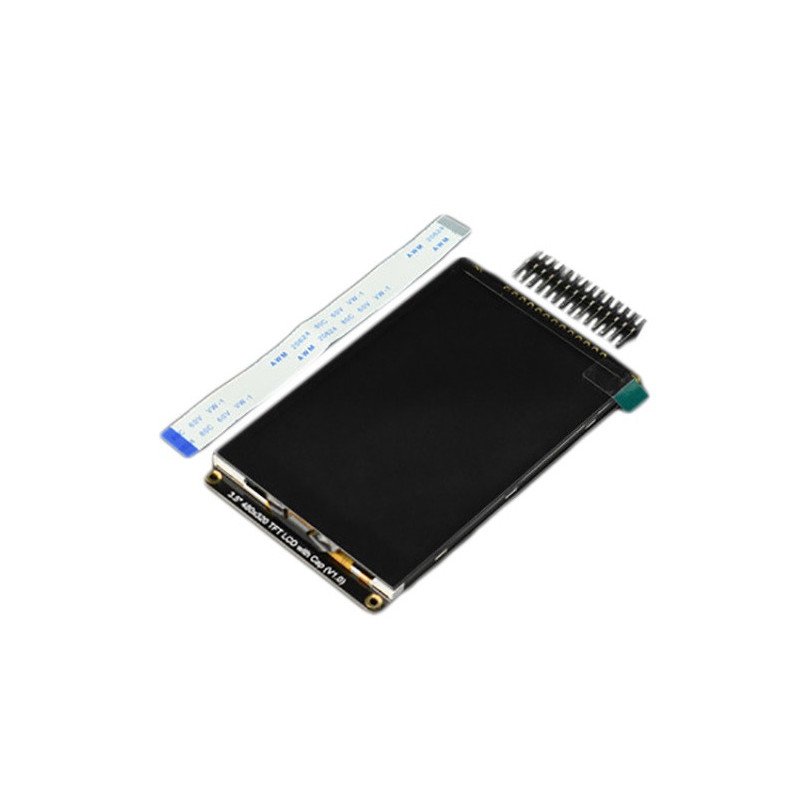

Módulo TFT LCD capacitivo DFRobot DFR0669 3,5" 480x320
Barra de pinos 2,54mm de 14 pinos
Cabo FPC 0,5mm 18 pinos, 10cm

Aplicações recomendadas

Projetos Arduino
Projetos ESP32 e ESP8266
Interfaces gráficas para IoT
Painéis de controlo táteis
Consolas e menus interativos DIY
Sistemas de monitorização
Automação e controlo de equipamentos
Projetos com visualização de dados
Ecrãs para sensores e dataloggers
Interfaces homem-máquina compactas
Aplicações com imagens em cartão MicroSD
Protótipos eletrónicos com display a cores
Projetos educativos e desenvolvimento com microcontroladores

Nota importante

Antes da aplicação, confirmar sempre a tensão de alimentação, pinagem, níveis lógicos, biblioteca de software, compatibilidade do microcontrolador, interface SPI, ligação do touch capacitivo e consumo total do sistema.

O DFRobot DFR0669 é um módulo de desenvolvimento e integração, não sendo um equipamento final autónomo. Para funcionar corretamente necessita de ligação a um controlador compatível e programação adequada.

A utilização do slot MicroSD depende do software, biblioteca e ligações corretas. O cartão MicroSD não está incluído, salvo indicação expressa em contrário.

Antes da montagem definitiva, recomenda-se testar o módulo em bancada, verificar a orientação do cabo, confirmar a pinagem e evitar ligações incorretas, pois estas podem danificar o display, o touch ou o controlador utilizado
