Pantalla TFT LCD Capacitiva DFRobot DFR0669 3,5" 480x320 SPI con MicroSD

El DFRobot DFR0669 es un módulo de pantalla TFT LCD IPS de 3,5 pulgadas con panel táctil capacitivo, desarrollado para proyectos electrónicos que necesitan una interfaz gráfica a color compacta y funcional.

Con resolución de 480x320 píxeles, profundidad de color 16-bit RGB565 y controlador gráfico ILI9488, este módulo permite mostrar menús, gráficos, botones, imágenes e información visual en proyectos con microcontroladores.

El panel táctil utiliza el chip GT911, con soporte para hasta 5 puntos táctiles capacitivos, permitiendo crear interfaces más intuitivas e interactivas. La comunicación principal del display se realiza mediante SPI, facilitando la conexión con controladores compatibles.

El módulo puede alimentarse entre 3,3V y 5,5V, siendo adecuado para uso con plataformas como Arduino, ESP32, ESP8266, FireBeetle, placas compatibles con interfaz GDI y otros sistemas de desarrollo, siempre que se respete el pinout y la lógica de comunicación.

Además de la pantalla y del táctil capacitivo, el módulo incluye ranura MicroSD, permitiendo utilizar imágenes o recursos gráficos almacenados en tarjeta, según el software y la librería utilizada.

Es una solución práctica para proyectos de IoT, interfaces hombre-máquina, paneles de control, consolas DIY, sistemas de monitorización, automatización, prototipos y aplicaciones donde se necesite una pantalla a color con función táctil.

Características principales

Módulo TFT LCD capacitivo
Fabricante / marca: DFRobot
Referencia: DFR0669
Serie / gama: Fermion
Tipo de display: TFT LCD IPS a color
Tamaño de pantalla: 3,5"
Resolución: 480 x 320 píxeles
Tipo de táctil: capacitivo
Número máximo de puntos táctiles: hasta 5 puntos
Chip controlador del display: ILI9488
Chip táctil: GT911
Comunicación: SPI
Interfaz adicional: GDI, para controladores compatibles
Profundidad de color: 16-bit RGB565
Brillo típico: 300cd/m²
Ángulo de visión IPS: 120°
Área visible: 73,44 x 48,96mm
Dimensión del módulo: 55,50 x 95,00mm
Diámetro de los orificios de montaje: 2mm
Distancia entre orificios de montaje: 50mm y 90mm
Tensión de alimentación: 3,3V a 5,5V
Consumo típico en pantalla completa: 48,1mA
Temperatura mínima de operación: -20°C
Temperatura máxima de operación: +70°C
Ranura MicroSD: sí
Compatibilidad indicada: Arduino, ESP32, ESP8266, FireBeetle M0 y controladores compatibles
Librería indicada: DFRobot_GDL, según documentación del fabricante
Certificaciones indicadas: CE y RoHS
Aplicación principal: interfaz gráfica táctil para proyectos electrónicos
Producto indicado para prototipos, desarrollo e integración en proyectos DIY

Pines / conexiones principales

VCC: alimentación positiva
GND: masa / negativo
SCLK: reloj SPI
MOSI: datos SPI del controlador al display
MISO: datos SPI del display al controlador
CS: selección del chip de pantalla
RES: reset
DC: selección datos/comando
BL: control de retroiluminación
SCL: reloj del táctil capacitivo
SDA: datos del táctil capacitivo
INT: interrupción del táctil capacitivo
SDCS: selección de la tarjeta MicroSD

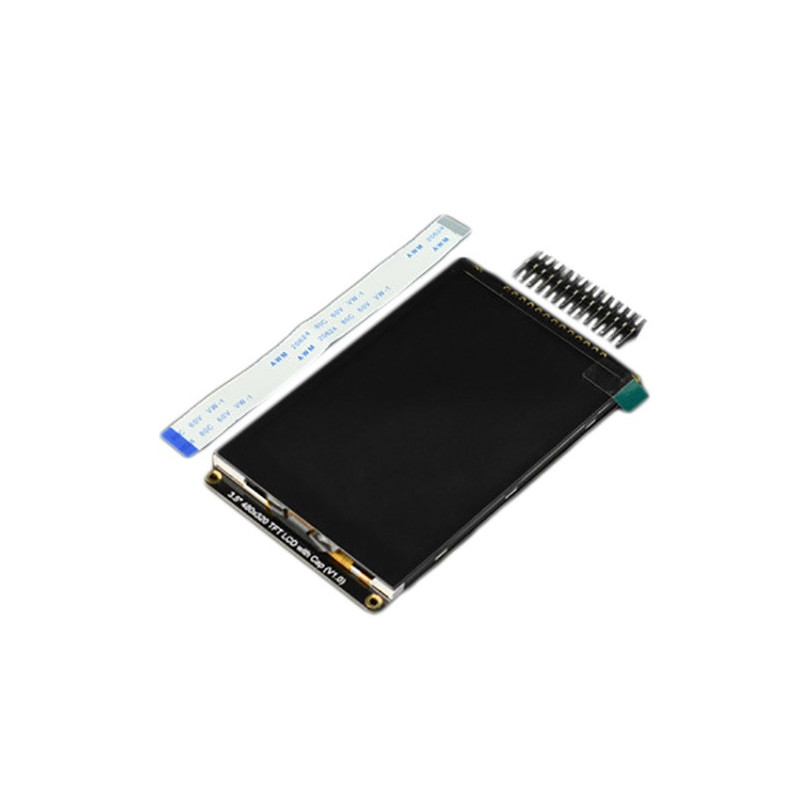

Contenido indicado por el fabricante

Módulo TFT LCD capacitivo DFRobot DFR0669 3,5" 480x320
Tira de pines 2,54mm de 14 pines
Cable FPC 0,5mm 18 pines, 10cm

Aplicaciones recomendadas

Proyectos Arduino
Proyectos ESP32 y ESP8266
Interfaces gráficas para IoT
Paneles de control táctiles
Consolas y menús interactivos DIY
Sistemas de monitorización
Automatización y control de equipos
Proyectos con visualización de datos
Pantallas para sensores y dataloggers
Interfaces hombre-máquina compactas
Aplicaciones con imágenes en tarjeta MicroSD
Prototipos electrónicos con display a color
Proyectos educativos y desarrollo con microcontroladores

Nota importante

Antes de la aplicación, confirmar siempre la tensión de alimentación, pinout, niveles lógicos, librería de software, compatibilidad del microcontrolador, interfaz SPI, conexión del táctil capacitivo y consumo total del sistema.

El DFRobot DFR0669 es un módulo de desarrollo e integración, no un equipo final autónomo. Para funcionar correctamente necesita conexión a un controlador compatible y programación adecuada.

El uso de la ranura MicroSD depende del software, librería y conexiones correctas. La tarjeta MicroSD no está incluida, salvo indicación expresa en contrario.

Antes del montaje definitivo, se recomienda probar el módulo en banco, verificar la orientación del cable, confirmar el pinout y evitar conexiones incorrectas, ya que pueden dañar el display, el táctil o el controlador utilizado.
