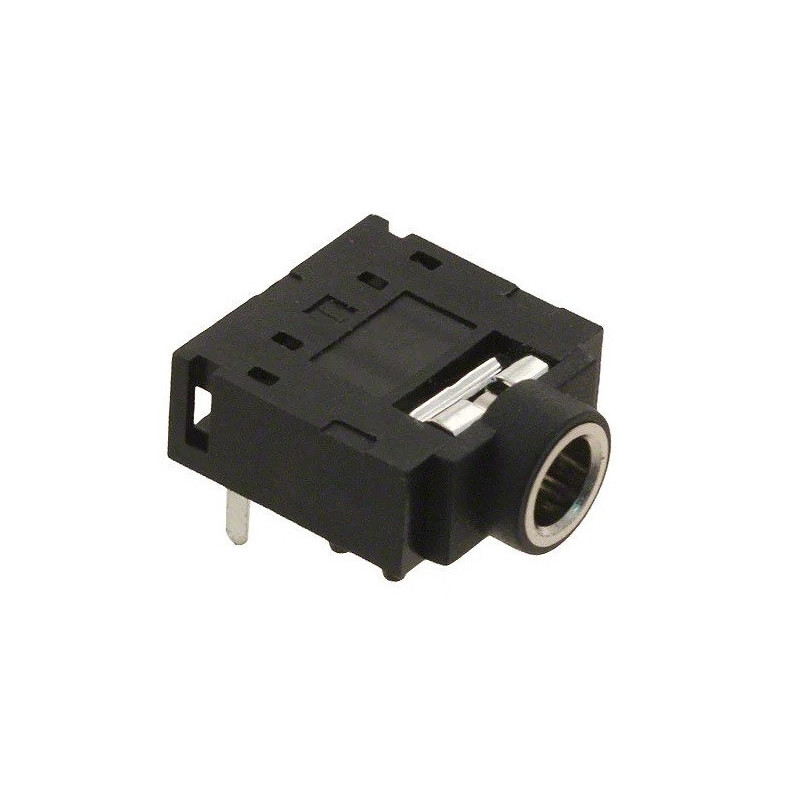

Conector Jack Áudio 3,5mm Fêmea Estéreo TRS Ângulo Direito THT SJ1-3523NG

O SJ1-3523NG é um conector jack de áudio 3,5mm fêmea estéreo, indicado para montagem em placas de circuito impresso através de terminais THT / furo passante.

Com configuração TRS de 3 condutores / 3 contactos, este conector é adequado para sinais de áudio estéreo ou outras aplicações de baixa tensão que utilizem ficha jack de 3,5mm. A montagem em ângulo direito permite que a ficha seja inserida paralelamente à placa, facilitando a integração em caixas, painéis laterais, equipamentos compactos e projetos onde o espaço é limitado.

O corpo em PBT preto, os contactos com revestimento em prata e a terminação por soldadura tornam este conector uma opção prática para fabrico, prototipagem, manutenção e reparação de equipamentos eletrónicos.

Este modelo não possui comutador interno, sendo indicado para aplicações onde apenas são necessários os três contactos principais do jack estéreo: tip, ring e sleeve.

Características principais

Conector jack de áudio 3,5mm
Fabricante / marca: Same Sky, anteriormente CUI Devices
Referência: SJ1-3523NG
Série: SJ1
Tipo de conector: jack de áudio
Género: fêmea
Formato: estéreo TRS
Número de condutores: 3 condutores
Número de contactos: 3 contactos
Diâmetro compatível: ficha jack 3,5mm
Montagem: THT / furo passante
Orientação: ângulo direito / right angle
Terminação: soldadura
Comutador interno: não
Blindagem: sem blindagem
Tensão nominal: 12VDC
Corrente nominal: 1A
Temperatura mínima de operação: -25°C
Temperatura máxima de operação: +85°C
Cor do corpo: preto
Material do corpo: PBT, tereftalato de polibutileno
Material dos contactos: latão, liga de cobre e aço inoxidável
Revestimento dos contactos: prata
Profundidade de encaixe indicada: 14mm
Tipo de embalagem indicada: bandeja
Estado do produto: ativo
Aplicação principal: ligação áudio em PCB
Adequado para áudio, protótipos, reparação e projetos eletrónicos

Aplicações recomendadas

Entradas e saídas de áudio 3,5mm
Equipamentos eletrónicos com ligação jack estéreo
Auscultadores e pequenos sistemas de áudio
Projetos DIY de eletrónica
Placas de circuito impresso
Módulos de áudio
Equipamentos portáteis
Reparação de conectores jack
Interfaces de áudio analógico
Prototipagem em PCB
Projetos com microcontroladores que necessitem de ligação áudio
Substituição de conectores compatíveis

Nota importante

Antes da aplicação, confirmar sempre a pinagem, footprint da PCB, orientação do conector, número de contactos, presença ou ausência de comutador interno, tensão, corrente e compatibilidade com a ficha utilizada.

O SJ1-3523NG é um conector TRS estéreo de 3 contactos e não possui interruptor/comutador interno. Para circuitos que necessitem de deteção de ficha inserida, corte automático de altifalante ou comutação de sinal, deve ser escolhido um modelo com contacto de comutação adequado.

Este componente é destinado a montagem em PCB por soldadura THT. Recomenda-se verificar o desenho técnico e o layout da placa antes da montagem.
