O INMP441 é um microfone MEMS omnidirecional de alto desempenho e baixo consumo, equipado com saída de áudio digital através de interface I2S.

Ao contrário de módulos de microfone com saída analógica, o INMP441 integra num único sistema o sensor MEMS, condicionamento de sinal, conversor analógico-digital, filtro anti-aliasing, gestão de energia e interface digital I2S de 24 bits.

Esta arquitetura permite ligar o microfone diretamente a processadores digitais, DSPs e microcontroladores compatíveis com I2S, sem necessidade de utilizar um codec de áudio externo.

É particularmente interessante para projetos com ESP32, que dispõe de interfaces I2S e pode receber diretamente o fluxo de áudio digital do módulo.

O INMP441 apresenta uma relação sinal/ruído de 61 dBA, sensibilidade de -26 dBFS e resposta em frequência estável entre 60 Hz e 15 kHz. Segundo a ficha da NAFCOM, estas características proporcionam boa definição do som natural e tornam o microfone adequado para aplicações de campo próximo.

O baixo consumo, de aproximadamente 1,4 mA, permite também a sua utilização em projetos portáteis e dispositivos alimentados por bateria.

A interface permite selecionar se o microfone transmite os dados no canal esquerdo ou direito da trama I2S através do terminal L/R, facilitando inclusive configurações com mais do que um microfone compatível.

Características principais

Tipo: módulo de microfone digital

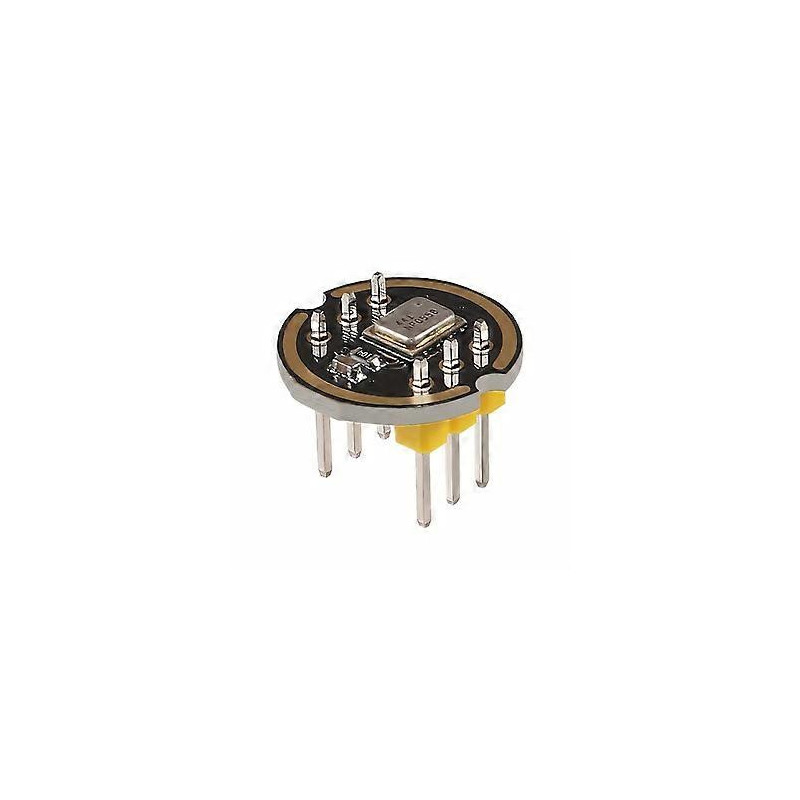

Microfone: INMP441
Tecnologia: MEMS
Padrão polar: omnidirecional
Saída: áudio digital
Interface: I2S
Resolução da interface: 24 bits
Relação sinal/ruído: 61 dBA
Sensibilidade: -26 dBFS
Resposta em frequência: 60 Hz a 15 kHz
Consumo de corrente: aprox. 1,4 mA
PSR: -75 dBFS
Alimentação: 1,8 a 3,3 V
Seleção de canal: esquerdo ou direito
Compatibilidade indicada: ESP32 e processadores/microcontroladores com I2S
Codec de áudio externo: não necessário
Aplicação principal: captação e processamento digital de áudio.

Ligações / Pinagem

SCK: relógio série da interface I2S
WS: seleção de palavra / Word Select da interface I2S
L/R: seleção do canal esquerdo ou direito
SD: saída série de dados I2S
VCC: alimentação de 1,8 a 3,3 V
GND: massa / negativo da alimentação

No terminal L/R, nível lógico baixo configura a saída no canal esquerdo da trama I2S, enquanto nível lógico alto configura a saída no canal direito.

Aplicações recomendadas

Projetos com ESP32
Reconhecimento e comandos de voz
Gravação digital de áudio
Processamento de voz
Assistentes de voz DIY
Projetos IoT com áudio
Intercomunicadores digitais
Sistemas de deteção de som
Análise e processamento DSP
Projetos de radioamador com processamento de áudio
Prototipagem de sistemas de áudio digital

Nota importante

O INMP441 utiliza interface digital I2S. Não deve ser confundido com módulos de microfone analógicos ou com dispositivos I2C.

A alimentação indicada pela ficha é de 1,8 a 3,3 V. Não aplicar diretamente 5 V ao terminal VCC.

Antes da ligação, confirmar sempre a tensão lógica do microcontrolador, pinagem, configuração da interface I2S, seleção L/R e compatibilidade do software utilizado.

O microfone possui saída digital; portanto, não deve ser ligado diretamente a uma entrada de microfone analógica convencional.

Este artigo corresponde apenas ao módulo de microfone INMP441. ESP32, Raspberry Pi, microcontrolador, cabos, fonte de alimentação e restantes acessórios não estão incluídos, salvo indicação expressa em contrário.
