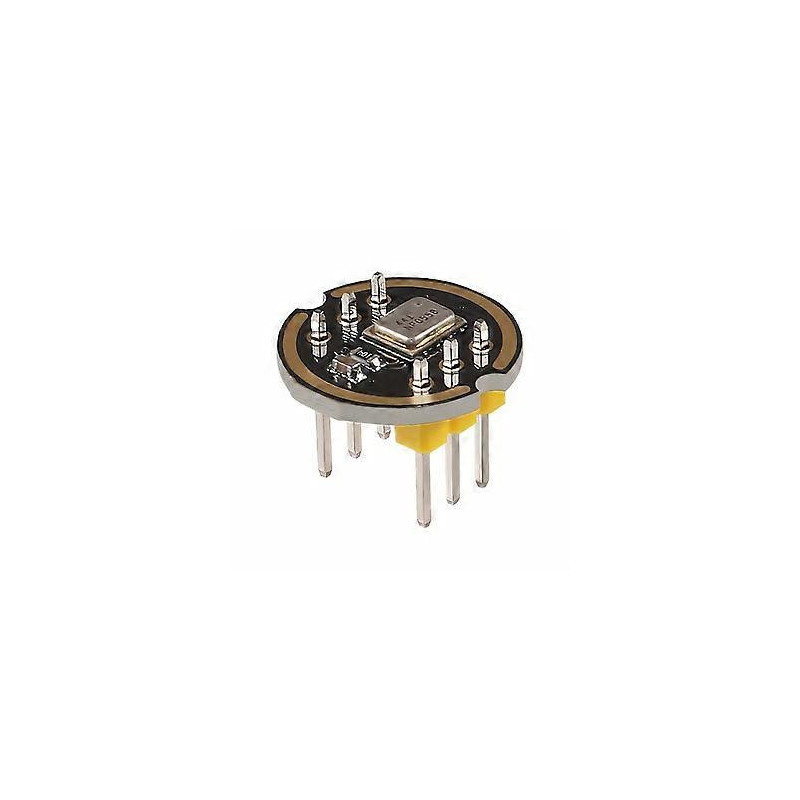

El INMP441 es un micrófono MEMS omnidireccional de alto rendimiento y bajo consumo, equipado con salida de audio digital mediante interfaz I2S.

A diferencia de módulos de micrófono con salida analógica, el INMP441 integra en un único sistema el sensor MEMS, acondicionamiento de señal, conversor analógico-digital, filtro anti-aliasing, gestión de energía e interfaz digital I2S de 24 bits.

Esta arquitectura permite conectar el micrófono directamente a procesadores digitales, DSPs y microcontroladores compatibles con I2S, sin necesidad de utilizar un codec de audio externo.

Es especialmente interesante para proyectos con ESP32, que dispone de interfaces I2S y puede recibir directamente el flujo de audio digital del módulo.

El INMP441 presenta una relación señal/ruido de 61 dBA, sensibilidad de -26 dBFS y respuesta en frecuencia estable entre 60 Hz y 15 kHz. Estas características proporcionan buena definición del sonido natural y lo hacen adecuado para aplicaciones de campo cercano.

Su bajo consumo, de aproximadamente 1,4 mA, permite también utilizarlo en proyectos portátiles y dispositivos alimentados por batería.

Características principales

Tipo: módulo de micrófono digital
Micrófono: INMP441
Tecnología: MEMS
Patrón polar: omnidireccional
Salida: audio digital
Interfaz: I2S
Resolución de interfaz: 24 bits
Relación señal/ruido: 61 dBA
Sensibilidad: -26 dBFS
Respuesta en frecuencia: 60 Hz a 15 kHz
Consumo de corriente: aprox. 1,4 mA
PSR: -75 dBFS
Alimentación: 1,8 a 3,3 V
Selección de canal: izquierdo o derecho
Compatibilidad indicada: ESP32 y procesadores/microcontroladores con I2S
Codec de audio externo: no necesario
Aplicación principal: captura y procesamiento digital de audio.

Conexiones / Pinout

SCK: reloj de datos serie de la interfaz I2S
WS: selección de palabra / Word Select I2S
L/R: selección de canal izquierdo/derecho
SD: salida de datos serie I2S
VCC: alimentación de 1,8 a 3,3 V
GND: tierra / negativo de alimentación

Con L/R a nivel bajo, el micrófono transmite en el canal izquierdo. Con nivel alto, transmite en el canal derecho de la trama I2S.

Aplicaciones recomendadas

Proyectos con ESP32
Reconocimiento y comandos de voz
Grabación digital de audio
Procesamiento de voz
Asistentes de voz DIY
Proyectos IoT con audio
Intercomunicadores digitales
Sistemas de detección de sonido
Análisis y procesamiento DSP
Proyectos de radioaficionado con procesamiento de audio
Prototipado de sistemas de audio digital

Nota importante

El INMP441 utiliza interfaz digital I2S. No debe confundirse con módulos de micrófono analógicos ni con dispositivos I2C.

La alimentación indicada es de 1,8 a 3,3 V. No aplicar directamente 5 V al terminal VCC.

Antes de conectarlo, comprobar siempre la tensión lógica del microcontrolador, pinout, configuración I2S, selección L/R y compatibilidad del software.

Este artículo corresponde únicamente al módulo de micrófono INMP441. ESP32, Raspberry Pi, microcontrolador, cables, fuente de alimentación y otros accesorios no están incluidos.
