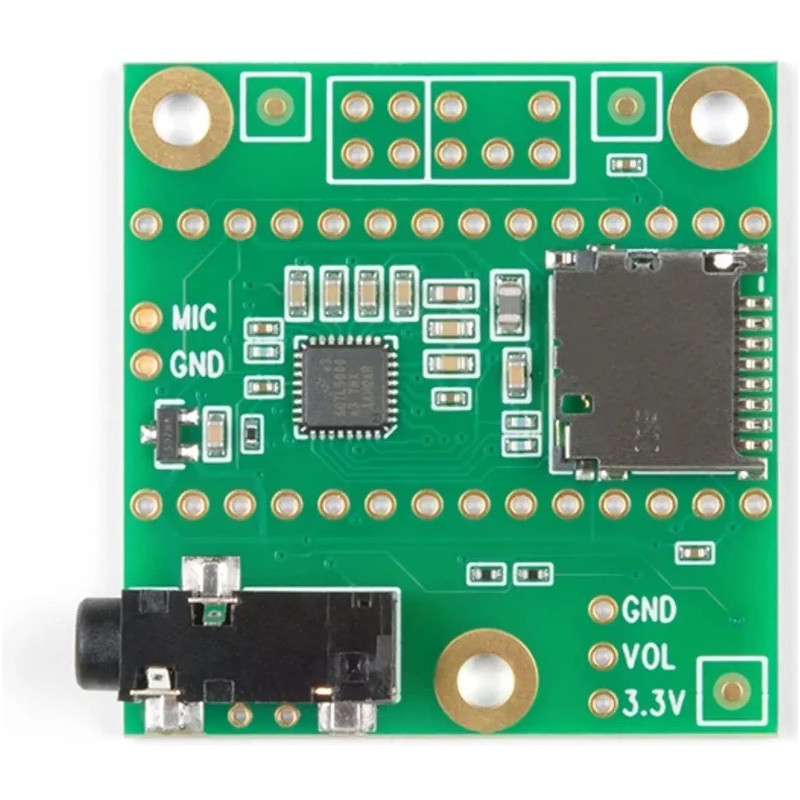

SparkFun Teensy 4 Audio Shield Rev D – DEV-15845

A SparkFun Teensy 4 Audio Shield Rev D permite acrescentar recursos avançados de áudio a projetos baseados no Teensy 4.0. Utiliza o codec estéreo SGTL5000 e oferece reprodução e gravação de áudio com qualidade CD, em 16 bits e 44,1 kHz.

O funcionamento full-duplex permite utilizar simultaneamente as entradas e saídas de áudio. A placa disponibiliza uma entrada de linha estéreo, entrada para microfone mono, saída de linha estéreo e uma saída amplificada para auscultadores através de um conector de 3,5 mm.

O leitor de cartões microSD integrado possibilita a reprodução de ficheiros de áudio WAV não comprimidos e ficheiros RAW. A placa também possui uma posição para instalação de memória Flash SPI opcional e ligação para um potenciómetro de 25 kΩ, permitindo implementar um controlo físico de volume ou de outro parâmetro definido no programa.

Em conjunto com a Teensy Audio Library, pode ser utilizada para síntese sonora, mistura de canais, aplicação de efeitos, análise FFT em tempo real, reprodução de ficheiros e desenvolvimento de instrumentos eletrónicos.

Características principais

• Marca: SparkFun
• Referência do fabricante: DEV-15845
• Modelo: Teensy 4 Audio Shield Rev D
• Compatibilidade principal: Teensy 4.0
• Codec de áudio: SGTL5000
• Resolução: 16 bits
• Taxa de amostragem: 44,1 kHz
• Funcionamento: full-duplex, com entrada e saída simultâneas
• Saída para auscultadores: estéreo amplificada
• Conector de áudio: jack de 3,5 mm
• Entrada de linha: estéreo
• Entrada para microfone: mono
• Saída de linha: estéreo
• Armazenamento: leitor de cartões microSD
• Formatos suportados pela biblioteca: WAV não comprimido e áudio RAW
• Misturador por software: 4 canais
• Comunicação de áudio: I²S
• Configuração do codec: I²C
• Comunicação com microSD: SPI
• Potenciómetro opcional: 25 kΩ
• Posição para memória adicional: Flash SPI opcional
• Biblioteca compatível: Teensy Audio Library
• Montagem: requer soldadura dos conectores

Aplicações recomendadas

• Sintetizadores e instrumentos musicais eletrónicos
• Gravadores e leitores de áudio
• Processadores de efeitos digitais
• Misturadores de som
• Análise de espectro e FFT em tempo real
• Projetos interativos e reativos ao som
• Sistemas de reprodução de mensagens e efeitos
• Projetos educativos de processamento digital de sinais

Conteúdo da embalagem

• 1 placa SparkFun Teensy 4 Audio Shield Rev D

Nota importante

O Teensy 4.0, os conectores de pinos, o microfone, o potenciómetro e o cartão microSD não estão incluídos. É necessária soldadura básica para instalar os conectores e montar a placa sobre o Teensy.

A ligação de auscultadores utiliza uma referência de massa própria. Para equipamentos externos ligados à massa do sistema, deve utilizar-se a saída de linha da placa e não a massa do conector de auscultadores
