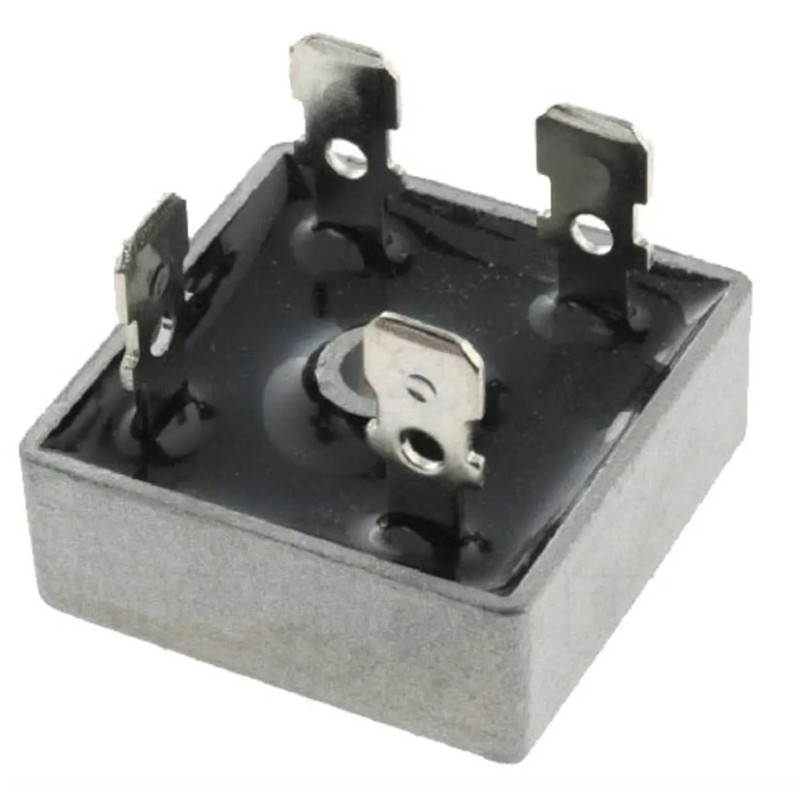

A KBPC2506 é uma ponte retificadora monofásica indicada para aplicações de potência onde seja necessário converter corrente alternada AC em corrente contínua DC.

Com capacidade para 25A de corrente de condução e 600V de tensão máxima inversa, é adequada para utilização em fontes de alimentação, carregadores, equipamentos industriais, sistemas de alimentação DC, reparação eletrónica e projetos de eletrónica de potência.

A carcaça quadrada MB-25 permite uma montagem robusta, sendo equipada com terminais tipo conector de 6,35mm, facilitando a ligação elétrica. Para utilização em correntes elevadas ou funcionamento contínuo próximo da corrente nominal, deve ser prevista uma dissipação térmica adequada.

Características principais

• Ponte retificadora monofásica
• Modelo: KBPC2506
• Fabricante: DC Components
• Tensão máxima inversa: 600V
• Corrente de condução: 25A
• Corrente máxima de impulso: 400A
• Carcaça: MB-25
• Formato: quadrado
• Montagem elétrica: THT
• Saídas / terminais: conectores de 6,35mm
• Indicada para conversão AC/DC
• Adequada para aplicações de potência
• Construção robusta para utilização em equipamentos eletrónicos e industriais

Aplicações recomendadas

• Fontes de alimentação lineares
• Conversão AC para DC
• Carregadores de baterias
• Equipamentos industriais
• Quadros e módulos de alimentação
• Reparação de fontes e equipamentos eletrónicos
• Projetos de eletrónica de potência
• Sistemas DC em bancada
• Equipamentos de rádio e telecomunicações com alimentação retificada

Nota de instalação

Confirmar sempre a polaridade dos terminais AC (~), positivo (+) e negativo (-) antes da ligação. Em aplicações de corrente elevada, recomenda-se montagem com dissipação térmica adequada e verificação da corrente máxima real do circuito.
