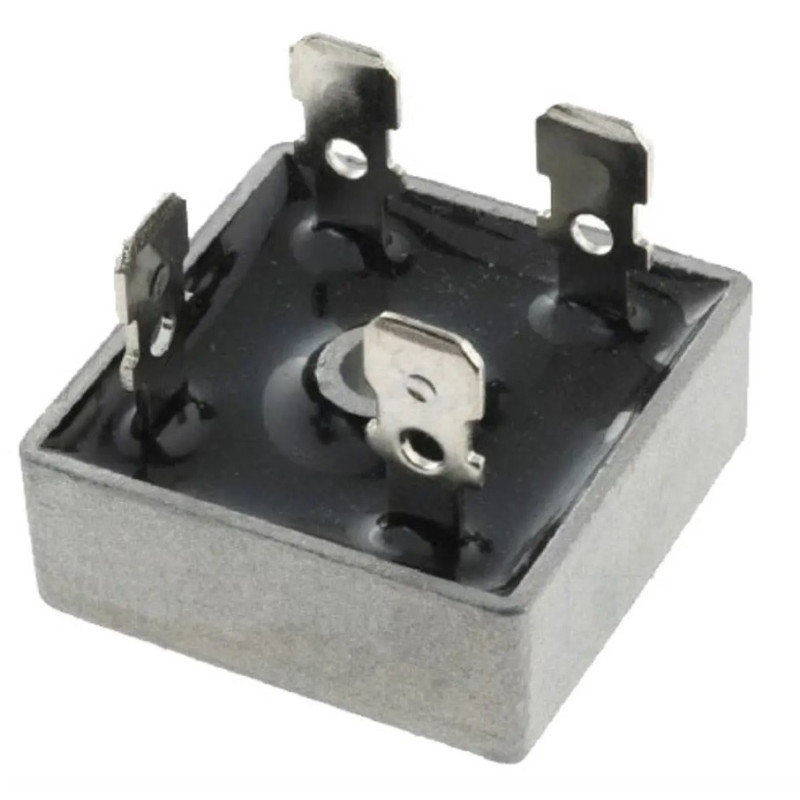

El KBPC2506 es un puente rectificador monofásico indicado para aplicaciones de potencia donde sea necesario convertir corriente alterna AC en corriente continua DC.

Con capacidad para 25A de corriente de conducción y 600V de tensión máxima inversa, es adecuado para fuentes de alimentación, cargadores, equipos industriales, sistemas de alimentación DC, reparación electrónica y proyectos de electrónica de potencia.

El encapsulado cuadrado MB-25 ofrece una construcción robusta e incorpora terminales tipo conector de 6,35mm, facilitando la conexión eléctrica. Para usos con corrientes elevadas o funcionamiento continuo cerca de la corriente nominal, debe considerarse una disipación térmica adecuada.

Características principales

• Puente rectificador monofásico
• Modelo: KBPC2506
• Fabricante: DC Components
• Tensión máxima inversa: 600V
• Corriente de conducción: 25A
• Corriente máxima de impulso: 400A
• Encapsulado: MB-25
• Formato: cuadrado
• Montaje eléctrico: THT
• Salidas / terminales: conectores de 6,35mm
• Indicado para conversión AC/DC
• Adecuado para aplicaciones de potencia
• Construcción robusta para equipos electrónicos e industriales

Aplicaciones recomendadas

• Fuentes de alimentación lineales
• Conversión AC a DC
• Cargadores de baterías
• Equipos industriales
• Cuadros y módulos de alimentación
• Reparación de fuentes y equipos electrónicos
• Proyectos de electrónica de potencia
• Sistemas DC de banco de pruebas
• Equipos de radio y telecomunicaciones con alimentación rectificada

Nota de instalación

Comprobar siempre la polaridad de los terminales AC (~), positivo (+) y negativo (-) antes de realizar la conexión. En aplicaciones de alta corriente, se recomienda utilizar una disipación térmica adecuada y verificar la corriente máxima real del circuito.
