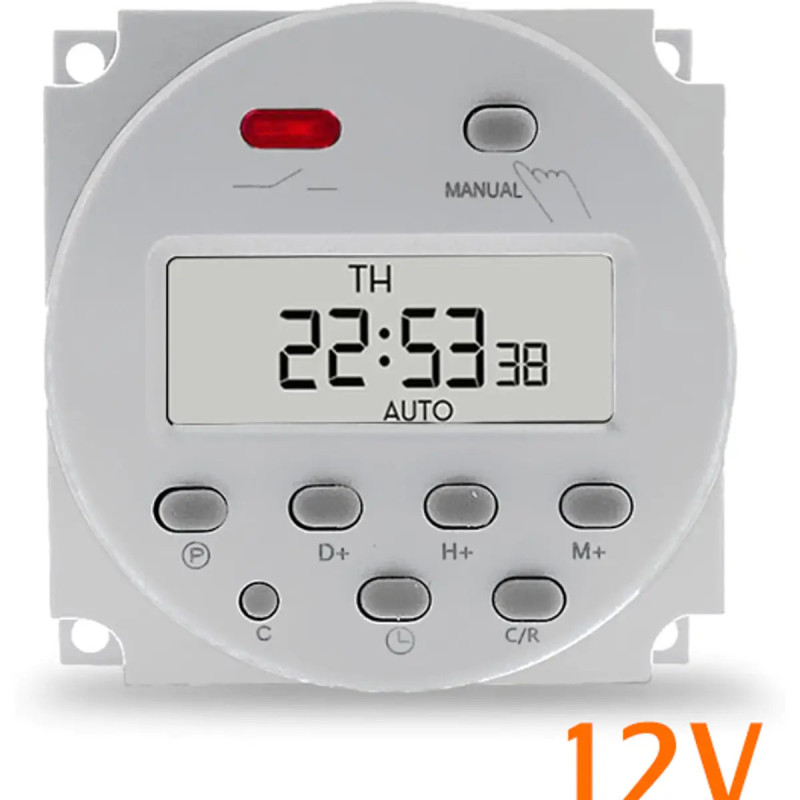

O CN101A 12V é um programador horário digital compacto, indicado para automatizar a ligação e o desligamento de equipamentos elétricos segundo horários diários ou semanais.

O programador é alimentado por uma fonte de 12 VDC, sendo especialmente adequado para sistemas de energia solar, autocaravanas, campismo, instalações automóveis, iluminação e outros projetos alimentados por bateria.

A saída é realizada através de um relé independente, permitindo controlar circuitos com uma tensão diferente da utilizada para alimentar o programador. Os contactos do relé suportam até 16 A em cargas resistivas, com tensão máxima indicada de 250 VAC.

A programação permite definir até 17 horários de ligação e desligamento, com um intervalo mínimo de 1 minuto e ciclos de até 168 horas, correspondentes a uma semana. Também é possível comandar manualmente a saída quando for necessário ignorar temporariamente a programação.

O ecrã LCD facilita a consulta da hora, do dia da semana e do estado de funcionamento. A bateria interna de lítio conserva a hora e os programas configurados durante interrupções na alimentação principal.

Características principais

• Modelo: CN101A 12V
• Tipo: programador horário digital semanal
• Tensão de alimentação: 12 VDC ±10%
• Saída: contacto de relé
• Capacidade máxima do contacto: 16 A
• Tensão máxima do circuito controlado: 250 VAC
• Número de canais: 1
• Programas disponíveis: até 17
• Programação: diária ou semanal
• Intervalo de programação: de 1 minuto a 168 horas
• Comando manual: sim
• Ecrã: LCD
• Memória: bateria interna de lítio
• Montagem: parede ou painel
• Dimensões: 60 × 60 × 32 mm
• Utilização recomendada: interior ou dentro de uma caixa de proteção adequada

Aplicações recomendadas

• Sistemas de energia solar
• Autocaravanas e caravanas
• Campismo e instalações de 12 V
• Iluminação automática
• Bombas e sistemas de rega
• Ventilação e extração
• Aquários e terrários
• Sistemas de segurança
• Automatização de equipamentos elétricos
• Controlo de contactores e relés de potência

Nota importante

A alimentação do programador deve ser efetuada exclusivamente a 12 VDC, respeitando a polaridade e o esquema indicado no próprio equipamento.

A classificação de 16 A corresponde normalmente a uma carga resistiva. Motores, bombas, transformadores, iluminação LED, equipamentos com fontes comutadas e outras cargas indutivas ou capacitivas podem apresentar correntes de arranque elevadas. Nestes casos, recomenda-se utilizar um contactor ou relé de potência externo devidamente dimensionado.

A saída do relé não fornece tensão: funciona como um interruptor para abrir ou fechar o circuito ligado aos seus contactos. A instalação de circuitos de 230 VAC deve ser realizada por uma pessoa qualificada, sempre com a alimentação desligada e com as proteções elétricas adequadas.

O equipamento não é indicado para exposição direta à chuva ou humidade. Para utilização no exterior, deve ser instalado dentro de uma caixa com proteção apropriada.
