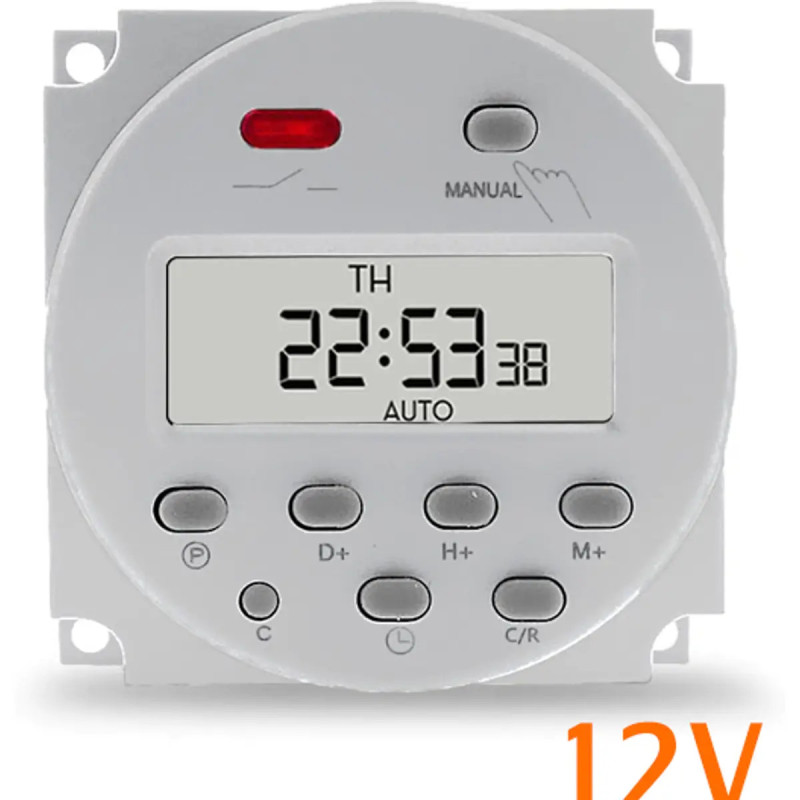

El CN101A 12V es un programador horario digital compacto, diseñado para automatizar el encendido y apagado de equipos eléctricos mediante horarios diarios o semanales.

El programador funciona con una alimentación de 12 VDC, por lo que resulta especialmente adecuado para sistemas de energía solar, autocaravanas, camping, instalaciones en vehículos, iluminación y otros proyectos alimentados mediante batería.

La salida se realiza mediante un relé independiente, lo que permite controlar circuitos con una tensión diferente a la utilizada para alimentar el programador. Los contactos del relé admiten hasta 16 A con cargas resistivas, con una tensión máxima indicada de 250 VAC.

Permite configurar hasta 17 horarios de encendido y apagado, con un intervalo mínimo de 1 minuto y ciclos de hasta 168 horas, equivalentes a una semana. También dispone de funcionamiento manual para controlar la salida sin depender temporalmente del horario programado.

La pantalla LCD facilita la consulta de la hora, el día de la semana y el estado de funcionamiento. Su batería interna de litio conserva la hora y los programas configurados durante los cortes de alimentación.

Características principales

• Modelo: CN101A 12V
• Tipo: programador horario digital semanal
• Tensión de alimentación: 12 VDC ±10 %
• Salida: contacto de relé
• Capacidad máxima del contacto: 16 A
• Tensión máxima del circuito controlado: 250 VAC
• Número de canales: 1
• Programas disponibles: hasta 17
• Programación: diaria o semanal
• Intervalo de programación: de 1 minuto a 168 horas
• Funcionamiento manual: sí
• Pantalla: LCD
• Memoria: batería interna de litio
• Montaje: pared o panel
• Dimensiones: 60 × 60 × 32 mm
• Uso recomendado: interior o dentro de una caja de protección adecuada

Aplicaciones recomendadas

• Sistemas de energía solar
• Autocaravanas y caravanas
• Camping e instalaciones de 12 V
• Iluminación automática
• Bombas y sistemas de riego
• Ventilación y extracción
• Acuarios y terrarios
• Sistemas de seguridad
• Automatización de equipos eléctricos
• Control de contactores y relés de potencia

Nota importante

La alimentación del programador debe realizarse exclusivamente a 12 VDC, respetando la polaridad y el esquema indicado en el propio equipo.

La capacidad de 16 A corresponde normalmente a una carga resistiva. Los motores, bombas, transformadores, equipos LED, fuentes conmutadas y otras cargas inductivas o capacitivas pueden generar corrientes de arranque elevadas. En estos casos, se recomienda utilizar un contactor o relé de potencia externo correctamente dimensionado.

La salida del relé no suministra tensión: funciona como un interruptor que abre o cierra el circuito conectado a sus contactos. La instalación de circuitos de 230 VAC debe ser realizada por una persona cualificada, siempre con la alimentación desconectada y utilizando las protecciones eléctricas correspondientes.

El equipo no está preparado para quedar directamente expuesto a la lluvia o la humedad. Para utilizarlo en el exterior debe instalarse dentro de una caja con la protección adecuada.
