Diamond SP-3000 Protetor Coaxial contra Sobretensões – N Fêmea

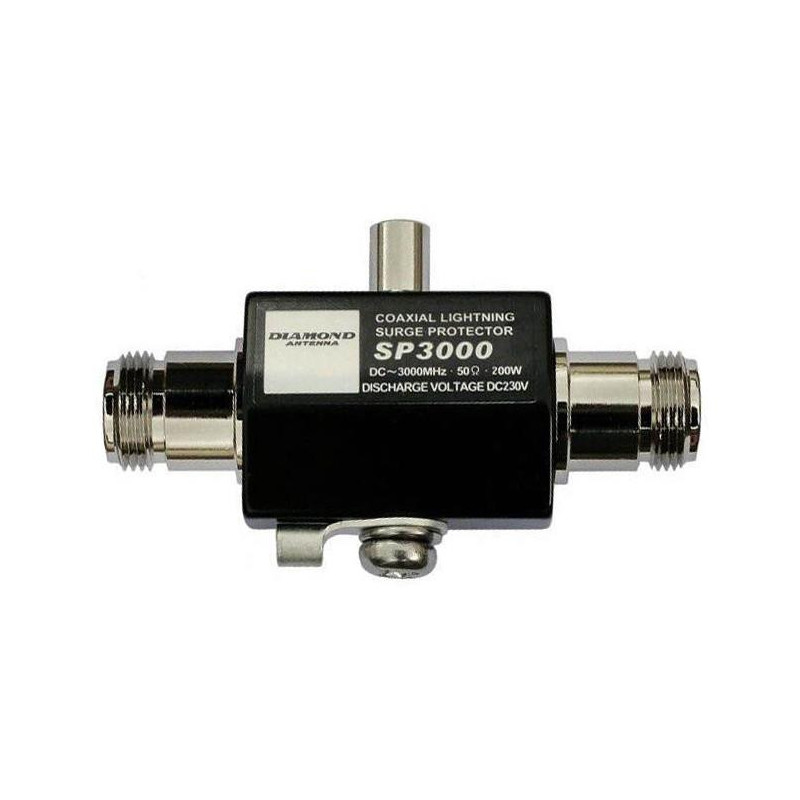

O Diamond SP-3000 é um protetor coaxial contra sobretensões, desenvolvido para aumentar a proteção de transceptores, recetores, amplificadores e outros equipamentos ligados a antenas exteriores.

Instalado em série no cabo coaxial, ajuda a desviar para a ligação de terra as sobretensões transitórias provocadas por descargas atmosféricas próximas, acumulação eletrostática e outros impulsos elétricos que possam percorrer a linha de antena.

A sua ampla cobertura de frequência, de DC até 3000 MHz, permite a utilização em sistemas de HF, VHF, UHF e bandas de micro-ondas até 3 GHz. Apresenta uma perda de inserção máxima de apenas 0,2 dB e uma relação de ondas estacionárias inferior a 1,1:1, minimizando o impacto no desempenho da estação

O SP-3000 suporta até 200 W PEP, possui impedância de 50 Ω e utiliza dois conectores N fêmea, facilitando a instalação entre dois cabos equipados com fichas N macho.

A capacidade declarada de descarga por impulso é de 6000 A. O corpo incorpora um terminal próprio para ligação à terra, elemento indispensável para que a sobretensão possa ser desviada do cabo coaxial e do equipamento.

O dispositivo também permite a passagem de corrente contínua pelo cabo coaxial, podendo ser utilizado em instalações que alimentem determinados pré-amplificadores, relés ou acessórios através do próprio cabo, desde que todas as tensões e correntes sejam compatíveis com o sistema.

Características principais

• Marca: Diamond Antenna
• Modelo: SP-3000
• Tipo: protetor coaxial contra sobretensões
• Faixa de frequência: DC–3000 MHz
• Impedância: 50 Ω
• ROE/SWR: inferior a 1,1:1
• Perda de inserção: inferior ou igual a 0,2 dB
• Potência máxima: 200 W PEP
• Conector de entrada: N fêmea
• Conector de saída: N fêmea
• Tensão de descarga por onda de impulso: 1000 V
• Capacidade de descarga por impulso: 6000 A
• Tensão de retenção de descarga: 230 V CC ±20%
• Resistência de isolamento a 100 V CC: superior a 10 000 MΩ
• Passagem de corrente contínua: sim
• Terminal de terra: integrado
• Dimensões: 78 × 41 × 20 mm
• Peso: aproximadamente 113 g
• EAN: 4936312065108

As características técnicas indicadas pela Telecom Falcon confirmam a cobertura até 3 GHz, a potência de 200 W PEP, a descarga de 6000 A e os dois conectores N fêmea.

Aplicações recomendadas

• Estações de radioamador
• Sistemas de antenas HF, VHF e UHF
• Comunicações até 3 GHz
• Estações base e repetidores
• Equipamentos de receção e scanners
• Sistemas de antenas exteriores
• Proteção de transceptores e amplificadores
• Linhas coaxiais com conectores N
• Instalações com alimentação através do cabo coaxial

Instalação recomendada

O SP-3000 deve ser instalado em série na linha coaxial:

Antena → cabo coaxial → SP-3000 → cabo coaxial → equipamento

Preferencialmente, deve ficar próximo do ponto onde o cabo entra no edifício ou junto ao sistema principal de terra da estação.

O terminal de terra deve ser ligado através de um condutor:

• Curto e direto
• Com secção adequada
• Sem enrolamentos ou curvas apertadas
• Ligado a uma terra de proteção corretamente instalada
• Integrado no sistema equipotencial da estação

Se for colocado no exterior, os conectores coaxiais e o corpo devem ser protegidos da humidade utilizando fita de auto-vulcanização ou outro sistema apropriado de vedação. Esta versão não deve ser considerada impermeável sem proteção adicional.

Nota importante

O Diamond SP-3000 não substitui um sistema completo de proteção contra raios e não garante a sobrevivência dos equipamentos perante uma descarga direta na antena ou na torre. Destina-se principalmente a limitar sobretensões transitórias e correntes induzidas por descargas próximas.

Para uma proteção adequada, deve ser utilizado em conjunto com:

• Sistema de terra corretamente dimensionado
• Equipotencialização das terras
• Proteção contra sobretensões na alimentação elétrica
• Proteção das linhas de controlo e dados
• Desligação física dos cabos durante trovoadas, sempre que possível e seguro

Nunca ligue ou desligue cabos de antena quando existir trovoada nas proximidades.
