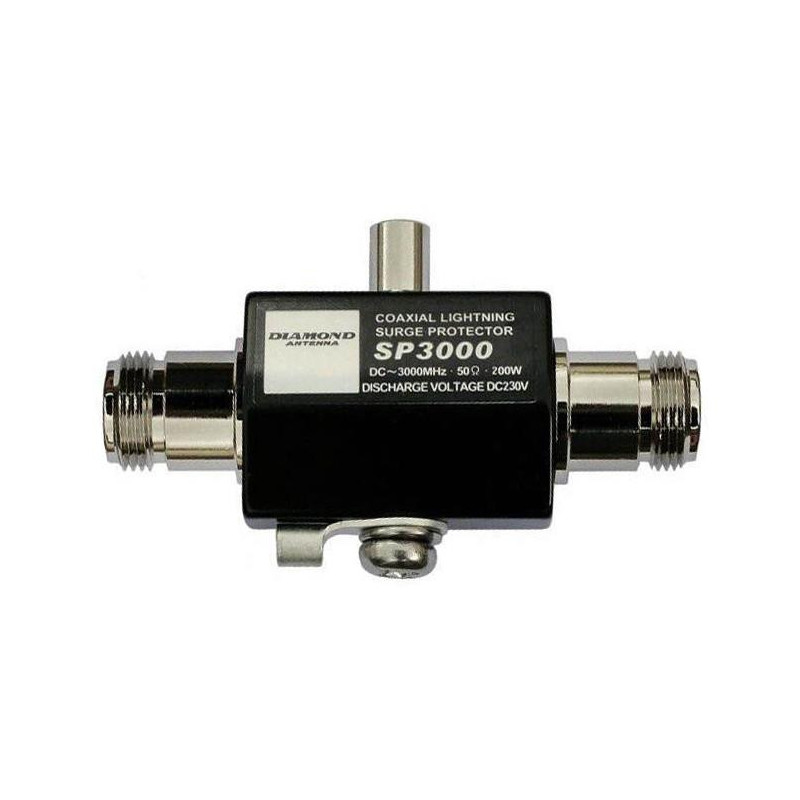

Diamond SP-3000 Protector Coaxial contra Sobretensiones – N Hembra

El Diamond SP-3000 es un protector coaxial contra sobretensiones, diseñado para aumentar la protección de transceptores, receptores, amplificadores y otros equipos conectados a antenas exteriores.

Instalado en serie con el cable coaxial, ayuda a desviar hacia tierra las sobretensiones transitorias provocadas por descargas atmosféricas cercanas, electricidad estática y otros impulsos eléctricos presentes en la línea de antena.

Su cobertura de DC a 3000 MHz permite utilizarlo en instalaciones de HF, VHF, UHF y bandas de microondas hasta 3 GHz. Presenta una pérdida de inserción máxima de 0,2 dB y una ROE inferior a 1,1:1, reduciendo al mínimo su influencia sobre la señal.

Admite hasta 200 W PEP, tiene una impedancia de 50 Ω y dispone de dos conectores N hembra. Su capacidad de descarga por impulso alcanza los 6000 A.

El terminal de tierra integrado permite conectar el protector al sistema de puesta a tierra de la estación. También admite el paso de corriente continua por el cable coaxial, siempre que los equipos conectados sean compatibles.

Características principales

• Marca: Diamond Antenna
• Modelo: SP-3000
• Tipo: protector coaxial contra sobretensiones
• Frecuencia: DC–3000 MHz
• Impedancia: 50 Ω
• ROE/SWR: inferior a 1,1:1
• Pérdida de inserción: inferior o igual a 0,2 dB
• Potencia máxima: 200 W PEP
• Conector de entrada: N hembra
• Conector de salida: N hembra
• Tensión de descarga por impulso: 1000 V
• Capacidad de descarga por impulso: 6000 A
• Tensión de retención de descarga: 230 V CC ±20 %
• Resistencia de aislamiento a 100 V CC: superior a 10 000 MΩ
• Paso de corriente continua: sí
• Terminal de tierra: integrado
• Dimensiones: 78 × 41 × 20 mm
• Peso: aproximadamente 113 g
• EAN: 4936312065108

Aplicaciones recomendadas

• Estaciones de radioaficionado
• Sistemas de antenas HF, VHF y UHF
• Comunicaciones hasta 3 GHz
• Estaciones base y repetidores
• Equipos de recepción y escáneres
• Antenas exteriores
• Protección de transceptores y amplificadores
• Líneas coaxiales con conectores N
• Sistemas con alimentación a través del coaxial

Instalación recomendada

El SP-3000 debe instalarse en serie:

Antena → cable coaxial → SP-3000 → cable coaxial → equipo

Es recomendable colocarlo cerca del punto de entrada del cable en el edificio o próximo al sistema principal de tierra.

El terminal de tierra debe conectarse mediante un conductor corto, directo y de sección adecuada, evitando espiras y curvas cerradas. La conexión debe formar parte de un sistema de puesta a tierra y equipotencialidad correctamente diseñado.

Para instalaciones exteriores, los conectores y el cuerpo deben protegerse contra la humedad mediante cinta autovulcanizante u otro sistema adecuado de sellado.

Nota importante

El Diamond SP-3000 no sustituye un sistema completo de protección contra rayos ni garantiza la protección frente a un impacto directo sobre la antena o la torre. Está destinado principalmente a limitar sobretensiones transitorias y corrientes inducidas por descargas cercanas

Debe utilizarse junto con una puesta a tierra adecuada, equipotencialidad, protección de la red eléctrica y protección de las líneas de control. Siempre que sea seguro, se recomienda desconectar físicamente los cables de antena durante las tormentas.
