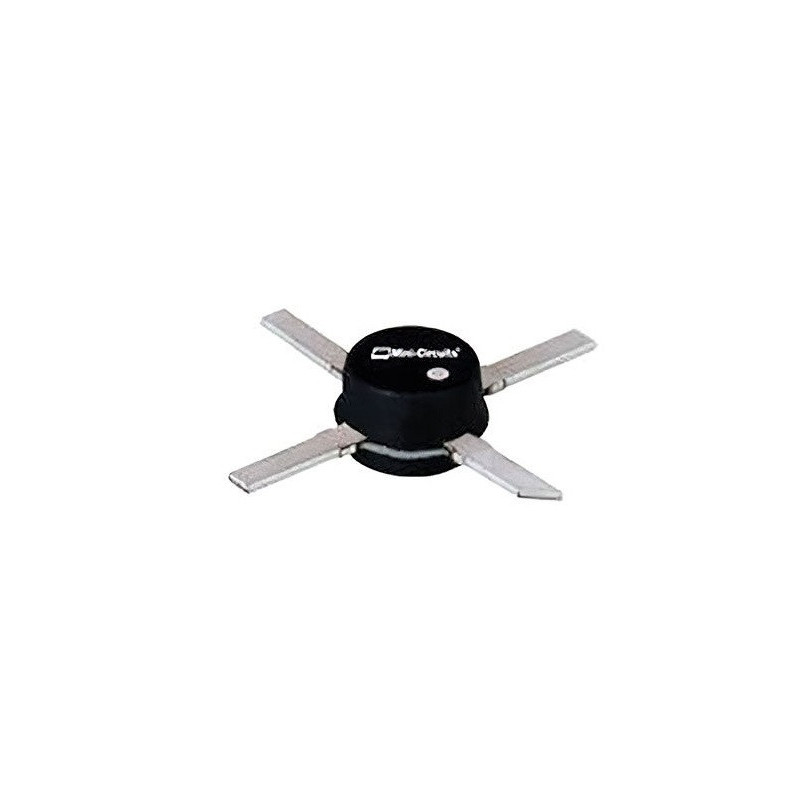

MAR-6+ DC-2GHz SMD Amplificador RF MMIC Mini-Circuits

O Mini-Circuits MAR-6+ é um amplificador RF MMIC / monolítico de banda larga, indicado para aplicações onde é necessário um estágio de ganho compacto, estável e fácil de integrar em placas de circuito impresso.

Com gama de operação de 0Hz a 2GHz, ganho indicado de 20,2dB, figura de ruído de 2,3dB, ponto de compressão P1dB de 3,7dBm e alimentação típica de 3,5V / 16mA, este componente é adequado para circuitos RF de pequenos sinais, pré-amplificadores, sistemas de receção, instrumentação, módulos de comunicação e projetos de radiofrequência.

O MAR-6+ pertence à série MAR da Mini-Circuits e é classificado como Gain Block Amplifier, permitindo criar estágios amplificadores em sistemas RF até 2GHz. A tecnologia InGaP e a construção SMD tornam o componente adequado para integração em circuitos compactos.

Este componente requer uma aplicação correta de polarização, condensadores de bloqueio DC, circuito de alimentação adequado e boas práticas de layout RF. A montagem deve respeitar a pinagem, plano de massa, trilhas curtas e desacoplamento apropriado para garantir estabilidade e bom desempenho em radiofrequência.

Características principais

Amplificador RF MMIC / monolítico
Fabricante / marca: Mini-Circuits
Modelo / referência: MAR-6+
Série: MAR
Tipo: Gain Block Amplifier
Categoria: RF Amplifier
Aplicação RF indicada: Cellular / PCN
Número de canais: 1 canal
Frequência de operação: 0Hz a 2GHz
Frequência de teste: 500MHz
Ganho indicado: 20,2dB
Figura de ruído NF: 2,3dB
P1dB / ponto de compressão: 3,7dBm
OIP3 / interceção de 3.ª ordem: 18,1dBm
Tensão de alimentação: 3,5V
Corrente de alimentação: 16mA
Tecnologia: InGaP
Dissipação de potência: 200mW
Perda de retorno de entrada indicada: 30dB
Montagem: SMD / SMT
Encapsulamento: 4-SMD com condutores planos
Temperatura mínima de operação: -40°C
Temperatura máxima de operação: +85°C
Estado do produto: ativo
Aplicação principal: amplificação RF de pequenos sinais
Adequado para circuitos RF compactos, pré-amplificadores e instrumentação

Aplicações recomendadas

Pré-amplificadores RF
Circuitos RF de pequenos sinais
Receção de rádio
Equipamentos de comunicação
Instrumentação RF
Sistemas Cellular / PCN
Módulos de radiofrequência
Equipamentos de teste e medida
Projetos de radioamadorismo
Conversores, recetores e módulos RF
Amplificação de sinal até 2GHz
Projetos eletrónicos que necessitem de um gain block RF compacto

Nota importante

Antes da aplicação, confirmar sempre a frequência de trabalho, ganho necessário, tensão de alimentação, corrente de polarização, impedância, potência de entrada, dissipação térmica, pinagem, layout da PCB e compatibilidade com o circuito original.

O MAR-6+ é um componente RF SMD e deve ser usado com boas práticas de layout de alta frequência, incluindo plano de massa adequado, trilhas curtas, condensadores de bloqueio DC, desacoplamento de alimentação e circuito de polarização conforme recomendado pelo fabricante.

Não deve ser ligado diretamente sem circuito de polarização apropriado. Uma ligação incorreta pode danificar o componente ou causar instabilidade, oscilações e mau desempenho RF. Para substituição, confirmar sempre se a referência original é MAR-6+ e se o encapsulamento/footprint corresponde à placa existente.
