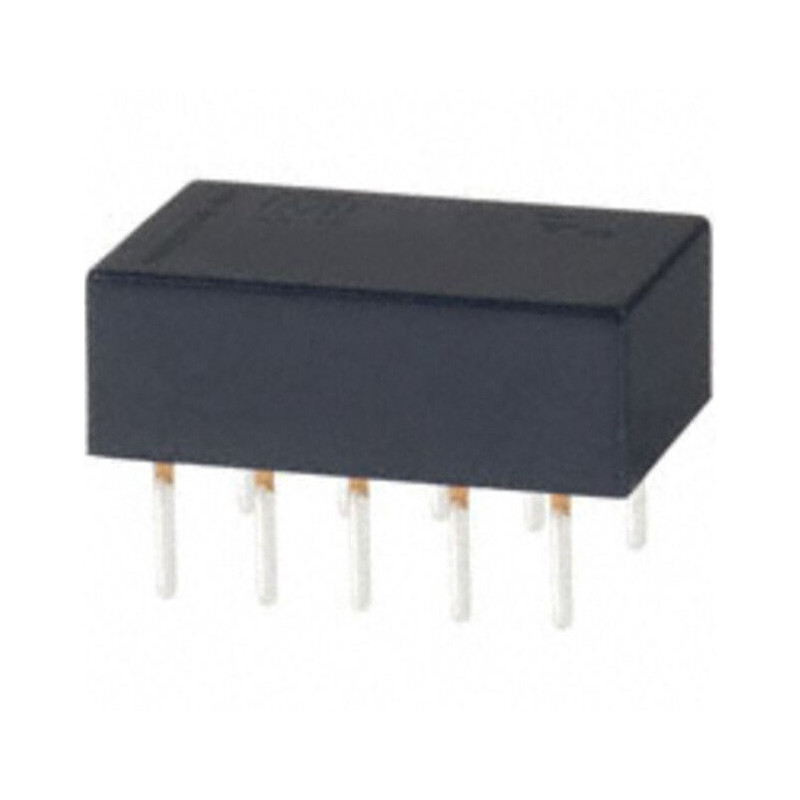

O Panasonic TQ2H-12V é um relé eletromecânico compacto, concebido para comutação de sinais em equipamentos eletrónicos e de telecomunicações.

Dispõe de dois contactos inversores, correspondentes à configuração DPDT ou 2 Form C, permitindo controlar simultaneamente dois circuitos independentes. Cada conjunto possui um contacto comum, um normalmente aberto e um normalmente fechado.

A bobina funciona com uma tensão nominal de 12 VDC, apresenta uma resistência aproximada de 1,03 kΩ e consome cerca de 11,7 mA. É um relé monoestável ou não biestável, pelo que regressa automaticamente à posição de repouso quando a alimentação da bobina é removida.

Os contactos suportam uma corrente máxima de 1 A, com tensão máxima de comutação de 125 VAC ou 110 VDC, dependendo da carga e das condições de utilização. O reduzido tempo de atuação e libertação, de aproximadamente 3 ms, torna-o adequado para circuitos que exigem uma comutação rápida e fiável.

O relé destina-se a montagem através de furos numa placa de circuito impresso e utiliza terminais auto-fixantes, correspondentes à versão “H” da série TQ.

Características principais

• Fabricante: Panasonic Industry
• Referência: TQ2H-12V
• Série: TQ
• Tipo: relé de sinal/telecomunicações
• Configuração dos contactos: DPDT
• Forma dos contactos: 2 Form C
• Número de contactos inversores: 2
• Corrente máxima dos contactos: 1 A
• Tensão máxima de comutação: 125 VAC ou 110 VDC
• Material dos contactos: prata e ouro (Ag/Au)
• Tensão nominal da bobina: 12 VDC
• Corrente da bobina: aproximadamente 11,7 mA
• Resistência da bobina: aproximadamente 1,03 kΩ
• Consumo da bobina: aproximadamente 140 mW
• Tipo de bobina: monoestável/não biestável
• Tensão máxima de atuação inicial: 9 VDC
• Tensão mínima de libertação inicial: 1,2 VDC
• Tempo de atuação: até 3 ms
• Tempo de libertação: até 3 ms
• Montagem: através de PCB/THT
• Terminais: pinos para PCB auto-fixantes
• Temperatura de funcionamento: −40 °C a +70 °C
• Homologações: CSA e UL Recognized

Aplicações recomendadas

• Equipamentos de telecomunicações
• Comutação de sinais de áudio
• Equipamentos de rádio e radioamadorismo
• Circuitos de controlo e automação
• Interfaces com microcontroladores
• Sistemas de medição e instrumentação
• Equipamentos de comunicação de dados
• Reparação de placas eletrónicas compatíveis
• Seleção e encaminhamento de sinais

Nota importante

A indicação 12 VDC refere-se à tensão nominal da bobina e não à tensão obrigatória dos circuitos comutados pelos contactos.

A classificação de 1 A não significa que o relé possa comutar essa corrente em qualquer tensão ou tipo de carga. A capacidade admissível depende da tensão, da natureza da carga e da frequência de comutação. Cargas indutivas, capacitivas, motores e lâmpadas podem exigir uma redução significativa da corrente.

Antes da instalação, confirme a pinagem, as dimensões, a tensão da bobina e a configuração DPDT. Recomenda-se a utilização de um circuito de acionamento adequado e de um diodo de proteção na bobina quando esta for controlada por um transistor ou microcontrolador.
