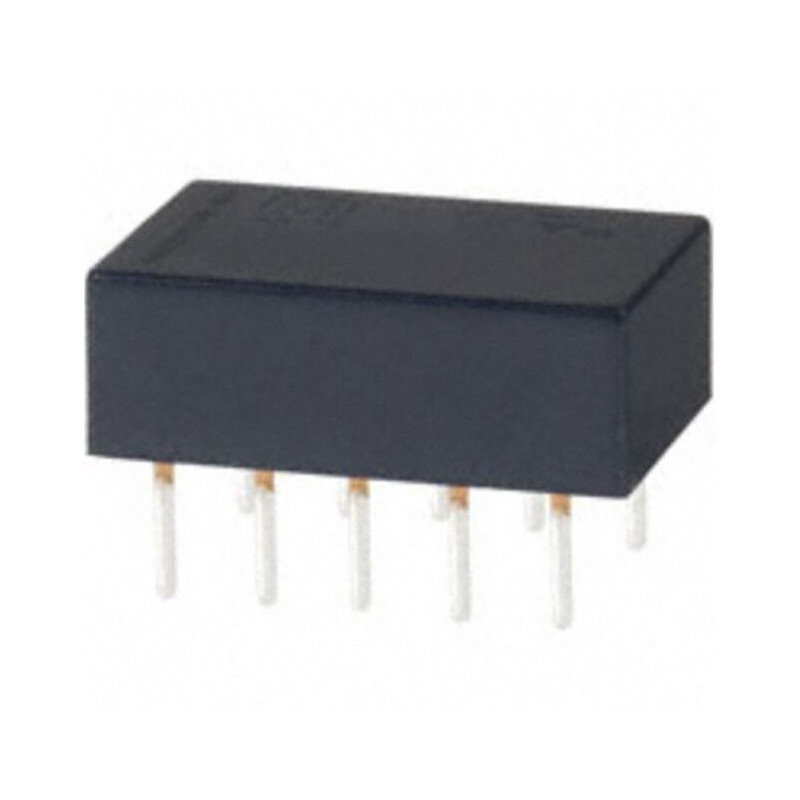

El Panasonic TQ2H-12V es un relé electromecánico compacto, diseñado para conmutar señales en equipos electrónicos y de telecomunicaciones.

Dispone de dos contactos conmutados, correspondientes a la configuración DPDT o 2 Form C, que permiten controlar simultáneamente dos circuitos independientes. Cada conjunto incorpora un contacto común, uno normalmente abierto y otro normalmente cerrado.

La bobina funciona con una tensión nominal de 12 VDC, presenta una resistencia aproximada de 1,03 kΩ y consume alrededor de 11,7 mA. Es un relé monoestable o no biestable, por lo que vuelve automáticamente a su posición de reposo cuando se desconecta la alimentación de la bobina.

Los contactos admiten una corriente máxima de 1 A, con una tensión máxima de conmutación de 125 VAC o 110 VDC, dependiendo de la carga y de las condiciones de funcionamiento. Su tiempo de actuación y liberación de aproximadamente 3 ms permite una conmutación rápida y fiable.

Está diseñado para montaje mediante orificios en una placa de circuito impreso y utiliza terminales autofijantes, correspondientes a la versión “H” de la serie TQ.

Características principales

• Fabricante: Panasonic Industry
• Referencia: TQ2H-12V
• Serie: TQ
• Tipo: relé de señal/telecomunicaciones
• Configuración de contactos: DPDT
• Forma de los contactos: 2 Form C
• Número de contactos conmutados: 2
• Corriente máxima de los contactos: 1 A
• Tensión máxima de conmutación: 125 VAC o 110 VDC
• Material de los contactos: plata y oro (Ag/Au)
• Tensión nominal de la bobina: 12 VDC
• Corriente de la bobina: aproximadamente 11,7 mA
• Resistencia de la bobina: aproximadamente 1,03 kΩ
• Consumo de la bobina: aproximadamente 140 mW
• Tipo de bobina: monoestable/no biestable
• Tensión máxima de actuación inicial: 9 VDC
• Tensión mínima de liberación inicial: 1,2 VDC
• Tiempo de actuación: hasta 3 ms
• Tiempo de liberación: hasta 3 ms
• Montaje: mediante orificios en PCB/THT
• Terminales: pines autofijantes para PCB
• Temperatura de funcionamiento: −40 °C a +70 °C
• Homologaciones: CSA y UL Recognized

Aplicaciones recomendadas

• Equipos de telecomunicaciones
• Conmutación de señales de audio
• Equipos de radio y radioafición
• Circuitos de control y automatización
• Interfaces con microcontroladores
• Sistemas de medición e instrumentación
• Equipos de comunicación de datos
• Reparación de placas electrónicas compatibles
• Selección y encaminamiento de señales

Nota importante

La indicación 12 VDC corresponde a la tensión nominal de la bobina y no a la tensión obligatoria de los circuitos controlados por los contactos.

La clasificación de 1 A no significa que el relé pueda conmutar esta corriente con cualquier tensión o tipo de carga. La capacidad admisible depende de la tensión, la naturaleza de la carga y la frecuencia de conmutación. Las cargas inductivas, capacitivas, motores y lámparas pueden requerir una reducción considerable de la corriente.

Antes de instalarlo, compruebe la distribución de terminales, las dimensiones, la tensión de la bobina y la configuración DPDT. Se recomienda utilizar un circuito de accionamiento adecuado y un diodo de protección cuando la bobina sea controlada por un transistor o microcontrolador.
