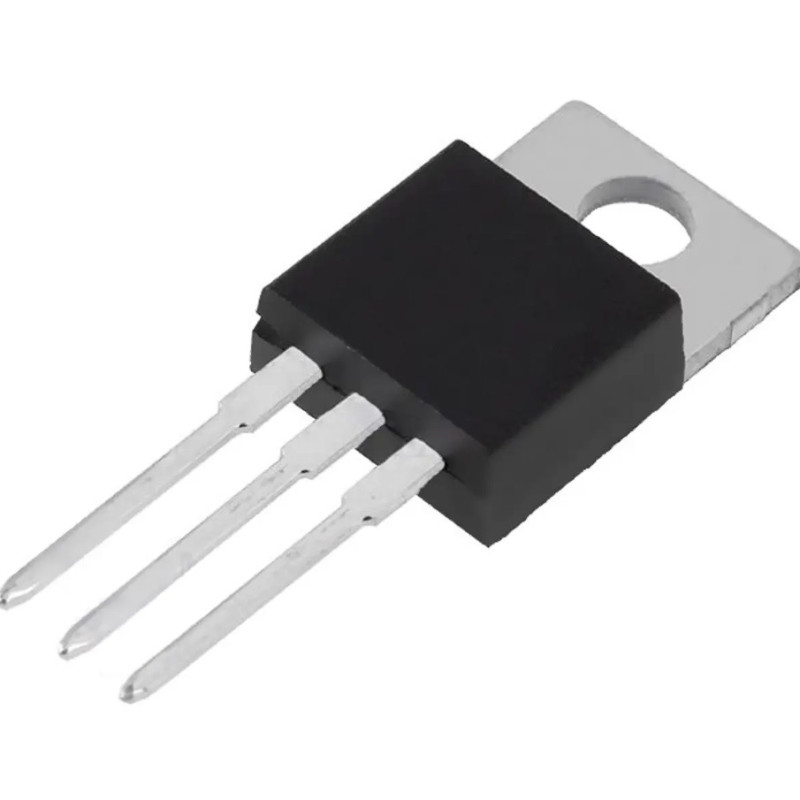

LD1117V33 – TO-220 Regulador de Tensão LDO 3,3 V 800 mA STMicroelectronics

O LD1117V33 da STMicroelectronics é um regulador linear de baixa queda de tensão, desenvolvido para fornecer uma saída estabilizada de 3,3 V com corrente até 800 mA.

O encapsulamento TO-220 permite montagem através de orifício e facilita a instalação de um dissipador quando a potência dissipada assim o exigir. O circuito incorpora proteção contra sobretemperatura e limitação interna de corrente, proporcionando maior segurança ao regulador e ao circuito alimentado.

Com uma queda de tensão típica próxima de 1 V, é adequado para converter tensões superiores para 3,3 V em circuitos digitais, microcontroladores, módulos de comunicação, equipamentos eletrónicos e fontes de alimentação lineares.

Para garantir a estabilidade, deve ser utilizado um condensador de saída com capacidade mínima recomendada de 10 µF.

Características principais

• Fabricante: STMicroelectronics
• Referência: LD1117V33
• Tipo: regulador linear LDO positivo
• Configuração: tensão de saída fixa
• Tensão de saída: 3,3 V
• Corrente de saída garantida: até 800 mA
• Corrente de saída típica nas condições de ensaio: 950 mA
• Tensão máxima de entrada: 15 V DC
• Queda de tensão típica: aproximadamente 1 V
• Queda máxima a 800 mA: 1,2 V
• Tolerância da saída a 25 °C: ±1%
• Tolerância ao longo da gama de funcionamento: aproximadamente ±2%
• Corrente de repouso típica: 5 mA
• Rejeição da alimentação: 75 dB típica
• Condensador mínimo de saída: 10 µF
• Proteção térmica: integrada
• Limitação de corrente: integrada
• Temperatura de funcionamento da junção: 0 a 125 °C
• Encapsulamento: TO-220
• Número de terminais: 3
• Tipo de montagem: THT
• Quantidade: 1 unidade

Pinagem

Com a face marcada do componente voltada para a frente e os terminais para baixo:

• Pino 1: GND – massa
• Pino 2: VOUT – saída de 3,3 V
• Pino 3: VIN – entrada
• Aba metálica: ligada eletricamente à saída VOUT

Aplicações recomendadas

• Fontes de alimentação lineares de 3,3 V
• Microcontroladores e circuitos digitais
• Módulos de comunicação
• Projetos Arduino, ESP e eletrónica experimental
• Equipamentos de rádio e telecomunicações
• Conversão de 5 V para 3,3 V
• Reparação e desenvolvimento de equipamentos eletrónicos

Nota importante

A tensão de entrada deve ser superior à tensão de saída pelo valor correspondente à queda do regulador. Para funcionamento a correntes elevadas, recomenda-se uma entrada de aproximadamente 4,5 a 4,75 V ou superior.

A potência dissipada é calculada aproximadamente por (VIN − 3,3 V) × corrente de carga. Quando a diferença entre a entrada e a saída for elevada, poderá ser necessário instalar um dissipador adequado.

A aba metálica está ligada à saída de 3,3 V. Ao utilizar um dissipador comum a outros componentes, poderá ser necessário aplicar isolamento elétrico.
