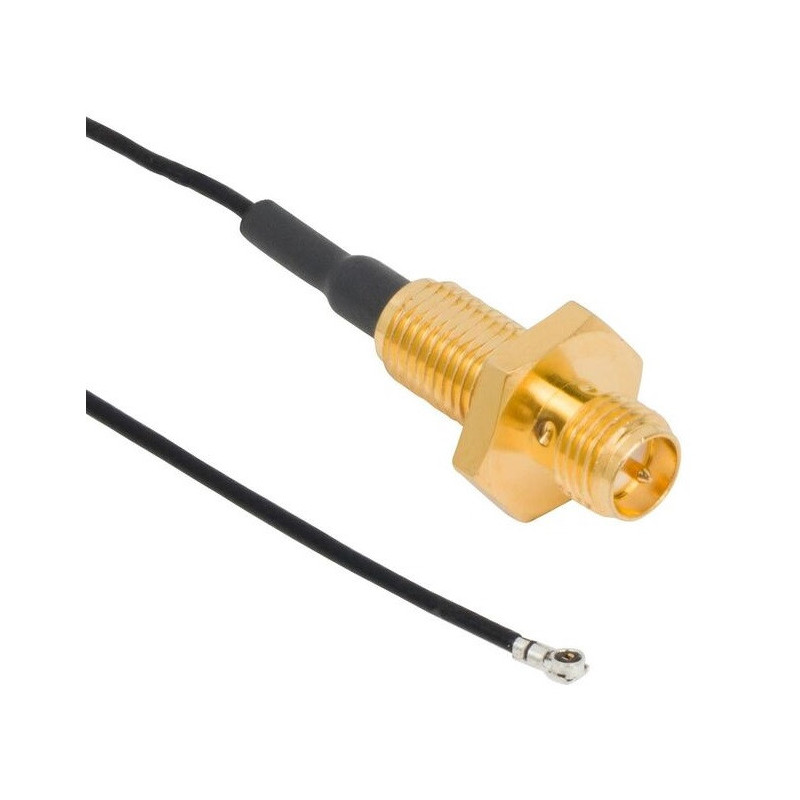

O Amphenol RF 095-902-604M015 é um conjunto de cabo coaxial RF compacto, desenvolvido para interligação entre equipamentos, módulos e antenas que utilizem ligação RP-SMA e microconector AMC4.

Este cabo possui numa extremidade um conector RP-SMA bulkhead jack para montagem em painel, com porca frontal, permitindo a fixação do conector numa caixa, painel ou equipamento. Na outra extremidade inclui um conector AMC4 plug em ângulo reto, adequado para ligação a placas eletrónicas, módulos RF e dispositivos compactos compatíveis.

Com comprimento de 150mm, cabo coaxial de 1,13mm e impedância de 50Ω, é uma solução indicada para ligações RF curtas, onde é necessário encaminhar o sinal entre uma antena externa ou conector de painel e uma placa interna.

A frequência máxima indicada é de 6GHz, tornando este cabo adequado para várias aplicações RF, incluindo sistemas sem fios, IoT, Wi-Fi, módulos de comunicação, equipamentos de telemetria, redes de dados e outros projetos compatíveis dentro dos limites especificados.

A construção em cor preta, com proteção IP67 no conjunto indicado pelo distribuidor, permite utilização em aplicações onde seja necessária maior proteção contra pó e água, desde que a montagem e os restantes componentes da instalação sejam igualmente adequados.

Características principais

Cabo coaxial RF montado
Fabricante / marca: Amphenol RF
Referência do fabricante: 095-902-604M015
Tipo de produto: conjunto de cabo coaxial RF
Estilo / ligação: AMC4 para RP-SMA
Conector 1: RP-SMA bulkhead jack / SMA jack, montagem em painel
Tipo de montagem do conector 1: panel mount
Fixação do conector 1: bulkhead, porca frontal
Conector 2: AMC4 plug em ângulo reto
Tipo de montagem do conector 2: livre / em linha
Comprimento: 150mm
Comprimento equivalente: 5,906"
Tipo de cabo: coaxial 1,13mm
Impedância do cabo: 50Ω
Impedância dos conectores: 50Ω
Impedância total: 50Ω
Frequência máxima: 6GHz
Cor: preto
Proteção indicada: IP67 — resistente a pó e água, conforme especificação do produto
Temperatura de operação: -40°C a 90°C
Estado do produto: ativo
Aplicação principal: ligação RF entre conector RP-SMA de painel e microconector AMC4
Produto indicado para sistemas RF compactos, módulos sem fios e antenas externas compatíveis

Aplicações recomendadas

Ligação de antena externa a módulo RF
Equipamentos IoT com conector AMC4
Módulos LoRa, Wi-Fi, LTE, GNSS ou RF compatíveis
Caixas e equipamentos com conector RP-SMA de painel
Sistemas de comunicação sem fios
Telemetria e monitorização remota
Projetos RF compactos
Conversão interna entre microconector AMC4 e saída RP-SMA
Integração de antenas externas em equipamentos eletrónicos
Reparação ou substituição de cabo RF compatível

Nota importante

Antes da compra, confirmar sempre a referência exata do cabo, tipo de conector, polaridade RP-SMA, compatibilidade AMC4, comprimento necessário, impedância, frequência de trabalho, tipo de montagem no painel e espaço disponível no interior do equipamento.

Este cabo utiliza RP-SMA, que não deve ser confundido com SMA standard. A polaridade e o tipo de contacto central devem ser confirmados antes da montagem para evitar incompatibilidade com antenas, adaptadores ou equipamentos.

O conector AMC4 é um microconector RF específico e não deve ser assumido como compatível com outros conectores semelhantes, como U.FL, I-PEX ou MHF, sem confirmação técnica prévia.

A classificação IP67 depende da montagem correta e da compatibilidade dos restantes elementos da instalação. Este artigo corresponde apenas ao cabo coaxial RF Amphenol 095-902-604M015. Antenas, módulos RF, caixas, porcas adicionais, adaptadores e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
