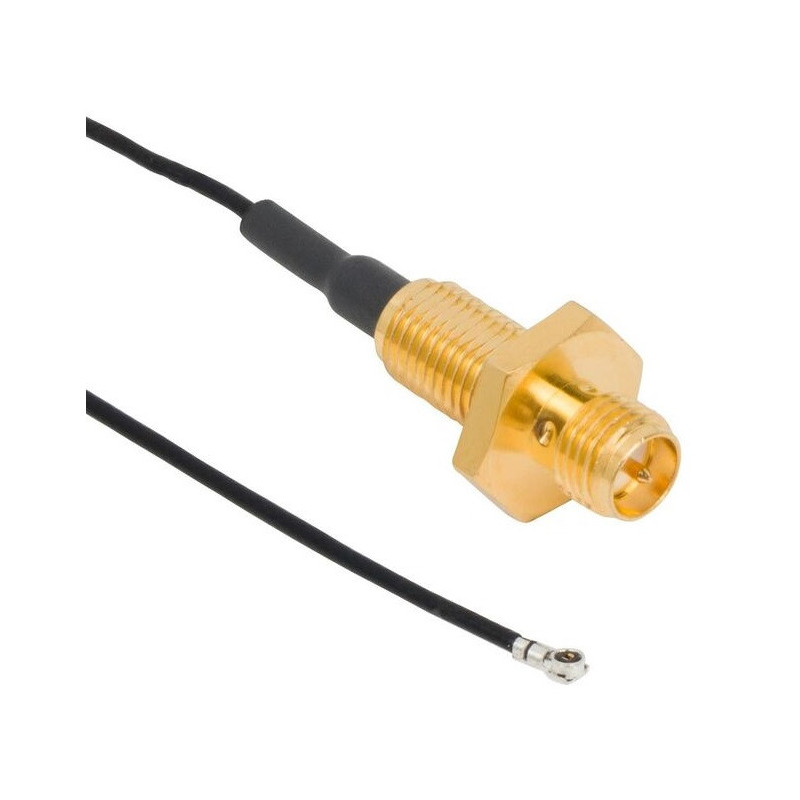

El Amphenol RF 095-902-604M015 es un conjunto de cable coaxial RF compacto, desarrollado para interconectar equipos, módulos y antenas que utilicen conexión RP-SMA y microconector AMC4.

Este cable dispone en un extremo de un conector RP-SMA bulkhead jack para montaje en panel, con tuerca frontal, permitiendo fijar el conector en una caja, panel o equipo. En el otro extremo incluye un conector AMC4 plug en ángulo recto, adecuado para conexión a placas electrónicas, módulos RF y dispositivos compactos compatibles.

Con longitud de 150mm, cable coaxial de 1,13mm e impedancia de 50Ω, es una solución indicada para conexiones RF cortas, donde se necesita llevar la señal entre una antena externa o conector de panel y una placa interna.

La frecuencia máxima indicada es de 6GHz, por lo que este cable es adecuado para varias aplicaciones RF, incluyendo sistemas inalámbricos, IoT, Wi-Fi, módulos de comunicación, equipos de telemetría, redes de datos y otros proyectos compatibles dentro de los límites especificados.

La construcción en color negro, con protección IP67 en el conjunto indicado por el distribuidor, permite su uso en aplicaciones donde se requiera mayor protección contra polvo y agua, siempre que el montaje y los demás componentes de la instalación sean igualmente adecuados.

Características principales

Cable coaxial RF ensamblado
Fabricante / marca: Amphenol RF
Referencia del fabricante: 095-902-604M015
Tipo de producto: conjunto de cable coaxial RF
Estilo / conexión: AMC4 a RP-SMA
Conector 1: RP-SMA bulkhead jack / SMA jack, montaje en panel
Tipo de montaje del conector 1: panel mount
Fijación del conector 1: bulkhead, tuerca frontal
Conector 2: AMC4 plug en ángulo recto
Tipo de montaje del conector 2: libre / en línea
Longitud: 150mm
Longitud equivalente: 5,906"
Tipo de cable: coaxial 1,13mm
Impedancia del cable: 50Ω
Impedancia de los conectores: 50Ω
Impedancia total: 50Ω
Frecuencia máxima: 6GHz
Color: negro
Protección indicada: IP67 — resistente al polvo y al agua, según especificación del producto
Temperatura de operación: -40°C a 90°C
Estado del producto: activo
Aplicación principal: conexión RF entre conector RP-SMA de panel y microconector AMC4
Producto indicado para sistemas RF compactos, módulos inalámbricos y antenas externas compatibles

Aplicaciones recomendadas

Conexión de antena externa a módulo RF
Equipos IoT con conector AMC4
Módulos LoRa, Wi-Fi, LTE, GNSS o RF compatibles
Cajas y equipos con conector RP-SMA de panel
Sistemas de comunicación inalámbrica
Telemetría y monitorización remota
Proyectos RF compactos
Conversión interna entre microconector AMC4 y salida RP-SMA
Integración de antenas externas en equipos electrónicos
Reparación o sustitución de cable RF compatible

Nota importante

Antes de la compra, confirmar siempre la referencia exacta del cable, tipo de conector, polaridad RP-SMA, compatibilidad AMC4, longitud necesaria, impedancia, frecuencia de trabajo, tipo de montaje en panel y espacio disponible dentro del equipo.

Este cable utiliza RP-SMA, que no debe confundirse con SMA estándar. La polaridad y el tipo de contacto central deben confirmarse antes del montaje para evitar incompatibilidad con antenas, adaptadores o equipos.

El conector AMC4 es un microconector RF específico y no debe asumirse compatible con otros conectores similares, como U.FL, I-PEX o MHF, sin confirmación técnica previa.

La clasificación IP67 depende del montaje correcto y de la compatibilidad de los demás elementos de la instalación. Este artículo corresponde únicamente al cable coaxial RF Amphenol 095-902-604M015. Antenas, módulos RF, cajas, tuercas adicionales, adaptadores y otros accesorios no están incluidos, salvo indicación expresa en contrario.
