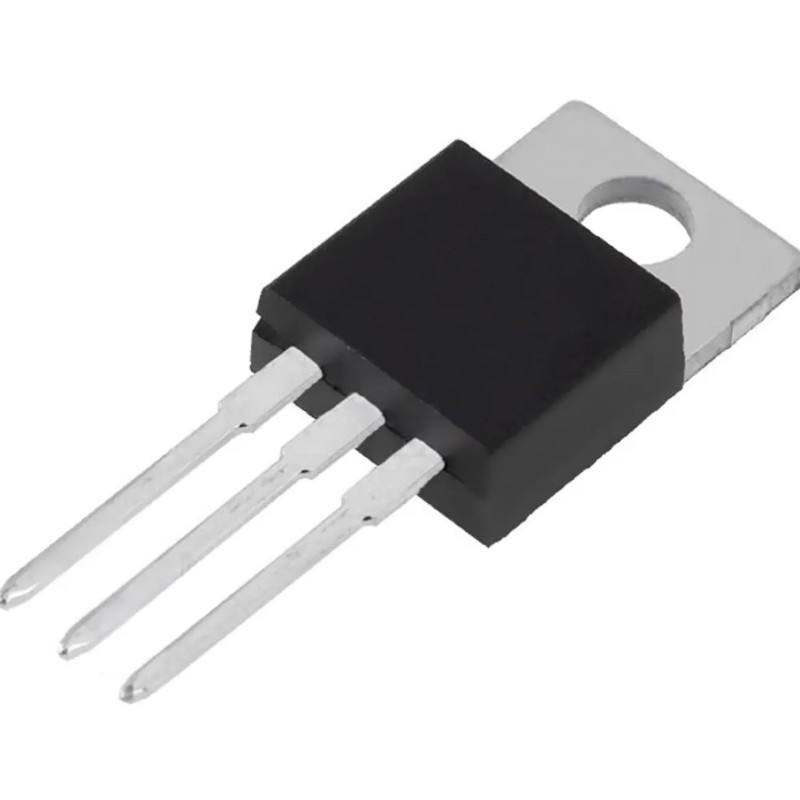

LD1117V33 – TO-220 Regulador de Tensión LDO 3,3 V 800 mA STMicroelectronics

El LD1117V33 de STMicroelectronics es un regulador lineal de baja caída de tensión diseñado para proporcionar una salida estabilizada de 3,3 V con una corriente de hasta 800 mA.

Su encapsulado TO-220 permite el montaje mediante orificio pasante y facilita la instalación de un disipador cuando la potencia disipada lo requiera. El circuito incorpora protección contra sobretemperatura y limitación interna de corriente.

Con una caída de tensión típica cercana a 1 V, resulta adecuado para alimentar circuitos digitales, microcontroladores, módulos de comunicación, equipos electrónicos y fuentes de alimentación lineales.

Para garantizar la estabilidad del regulador debe utilizarse un condensador de salida con una capacidad mínima recomendada de 10 µF.

Características principales

• Fabricante: STMicroelectronics
• Referencia: LD1117V33
• Tipo: regulador lineal LDO positivo
• Configuración: tensión de salida fija
• Tensión de salida: 3,3 V
• Corriente de salida garantizada: hasta 800 mA
• Corriente de salida típica en condiciones de ensayo: 950 mA
• Tensión máxima de entrada: 15 V DC
• Caída de tensión típica: aproximadamente 1 V
• Caída máxima a 800 mA: 1,2 V
• Tolerancia de salida a 25 °C: ±1%
• Tolerancia en el rango de funcionamiento: aproximadamente ±2%
• Corriente de reposo típica: 5 mA
• Rechazo de alimentación: 75 dB típico
• Condensador mínimo de salida: 10 µF
• Protección térmica: integrada
• Limitación de corriente: integrada
• Temperatura de funcionamiento de la unión: 0 a 125 °C
• Encapsulado: TO-220
• Número de terminales: 3
• Tipo de montaje: THT
• Cantidad: 1 unidad

Distribución de terminales

Con la cara marcada del componente hacia delante y los terminales hacia abajo:

• Pin 1: GND – masa
• Pin 2: VOUT – salida de 3,3 V
• Pin 3: VIN – entrada
• Pestaña metálica: conectada eléctricamente a VOUT

Aplicaciones recomendadas

• Fuentes de alimentación lineales de 3,3 V
• Microcontroladores y circuitos digitales
• Módulos de comunicación
• Proyectos Arduino, ESP y electrónica experimental
• Equipos de radio y telecomunicaciones
• Conversión de 5 V a 3,3 V
• Reparación y desarrollo de equipos electrónicos

Nota importante

La tensión de entrada debe superar la tensión de salida en una cantidad equivalente a la caída del regulador. Para trabajar con corrientes elevadas se recomienda una entrada de aproximadamente 4,5 a 4,75 V o superior.

La potencia disipada se calcula aproximadamente mediante (VIN − 3,3 V) × corriente de carga. Cuando exista una diferencia elevada entre entrada y salida, puede ser necesario utilizar un disipador adecuado.

La pestaña metálica está conectada a la salida de 3,3 V. Si se utiliza un disipador compartido con otros componentes, puede ser necesario aislarlo eléctricamente.
