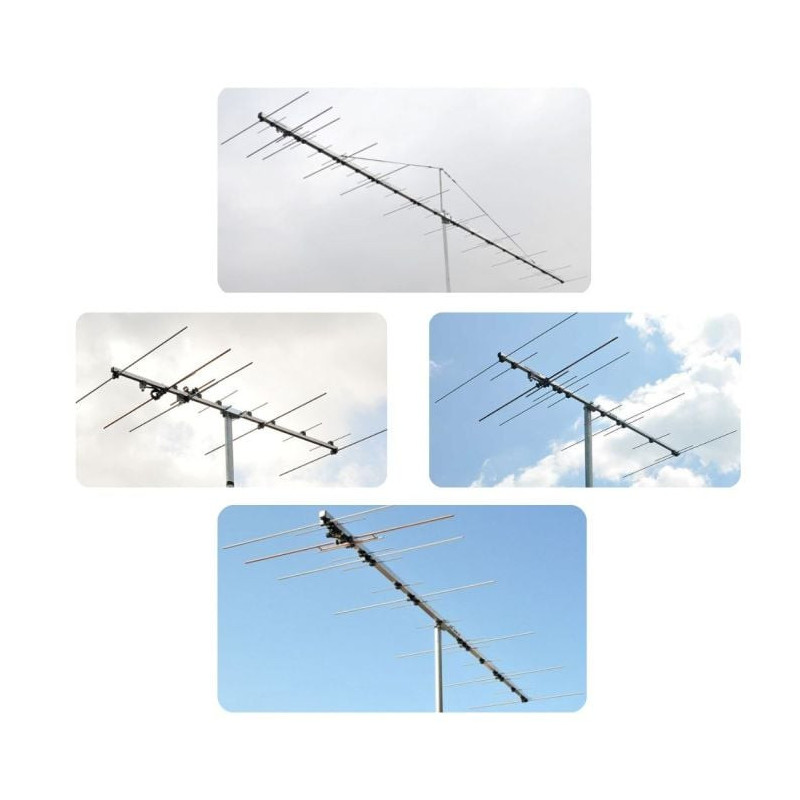

Antena Yagi Dupla Banda 2m/70cm PA144-432-21-3B Antennas Amplifiers/YU1CF

A PA144-432-21-3B Antennas Amplifiers é uma antena direcional Yagi de dupla banda, desenvolvida para utilização nas bandas de 2 metros e 70 centímetros, cobrindo as frequências 144–146 MHz e 430–440 MHz.

Este modelo combina duas antenas direcionais no mesmo boom: uma Yagi para 2m e outra para 70cm, permitindo operar nas duas bandas através de uma instalação compacta e robusta. A antena utiliza 1 conector comum, o que simplifica a cablagem e a ligação ao equipamento, sendo uma solução prática para estações que utilizam transceptores VHF/UHF com saída comum ou sistemas com duplexador adequado.

Com 7 elementos na banda de 2m e 14 elementos na banda de 70cm, esta antena oferece bom ganho direcional, excelente relação frente/trás e largura de feixe adequada para comunicações de maior distância. É indicada para operação em estação fixa, DX VHF/UHF, concursos, comunicações via satélite, repetidores, experiências técnicas e utilização em rádio amador.

A estrutura possui boom de aproximadamente 300 cm, secção de boom 30 x 30 mm, montagem ao centro e polarização horizontal. O voltage balun incluído contribui para uma alimentação correta da antena e melhor adaptação ao sistema coaxial.

Características principais

• Antena direcional Yagi dupla banda
• Marca: Antennas Amplifiers / YU1CF
• Modelo: PA144-432-21-3B
• Bandas suportadas: 2m e 70cm
• Faixa de frequências: 144–146 MHz + 430–440 MHz
• Número de elementos: 7 + 14
• Tipo de antena: Yagi direcional
• Polarização: horizontal
• Número de conectores: 1
• Conector comum para VHF/UHF
• Balun incluído: sim, voltage balun
• Potência máxima indicada: 750 W
• Relação frente/trás em 145 MHz: 28 dB
• Relação frente/trás em 432 MHz: 23 dB
• Largura de feixe horizontal a -3 dB: 40° em 2m / 22° em 70cm
• Comprimento do boom: aprox. 300 cm
• Diâmetro/secção do boom: 30 x 30 mm
• Montagem da antena: ao centro
• Arriostramento: não
• Construção robusta para instalação exterior

Aplicações recomendadas

• Estações de radioamador VHF/UHF
• Comunicações em 144 MHz e 430 MHz
• DX em 2m e 70cm
• Concursos VHF/UHF
• Operação via satélite
• Estações fixas com rotor
• Comunicações ponto-a-ponto
• Experiências técnicas e medições de propagação
• Instalações onde seja necessária antena direcional de dupla banda

Nota importante

Para obter o melhor desempenho, a antena deve ser instalada em mastro adequado, com cabo coaxial de baixa perda e conectores de boa qualidade. Confirmar sempre se o transceptor ou sistema de antena utilizado é compatível com 1 conector comum para 2m/70cm. Em instalações com saídas separadas para VHF e UHF, pode ser necessário utilizar um duplexador adequado.
