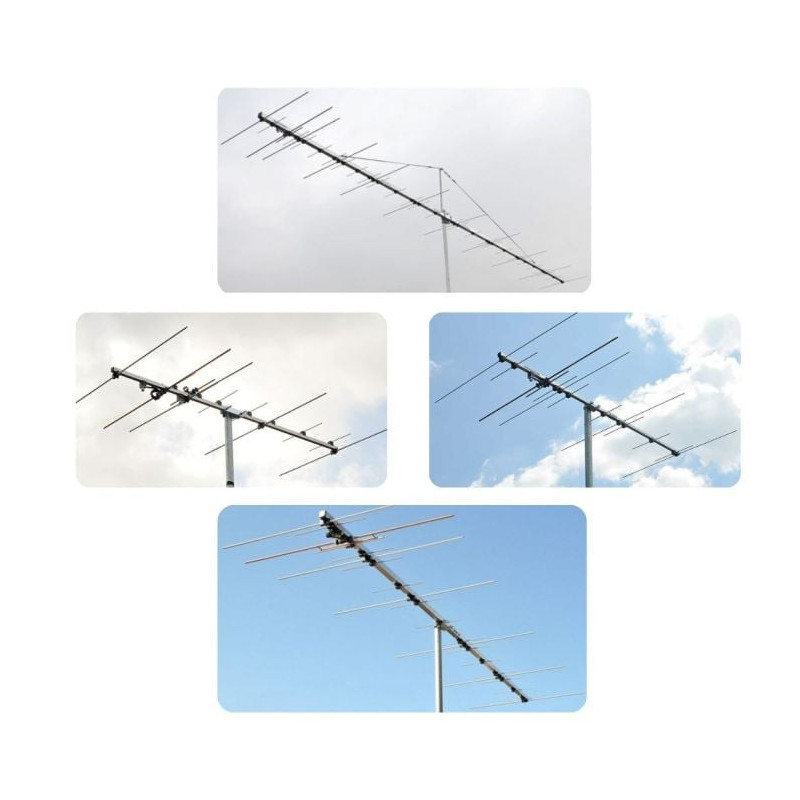

Antena Yagi Doble Banda 2m/70cm PA144-432-21-3B Antennas Amplifiers/YU1CF

Antena direccional Yagi doble banda 2m/70cm, modelo PA144-432-21-3B, con 7+14 elementos, polarización horizontal, boom de aproximadamente 3 metros, balun incluido y 1 conector común. Ideal para radioafición, DX, comunicaciones VHF/UHF y satélite.

Descripción

La PA144-432-21-3B Antennas Amplifiers es una antena direccional Yagi de doble banda, diseñada para uso en las bandas de 2 metros y 70 centímetros, cubriendo las frecuencias 144–146 MHz y 430–440 MHz.

Este modelo combina dos antenas direccionales en el mismo boom: una Yagi para 2m y otra para 70cm, permitiendo trabajar ambas bandas mediante una instalación compacta y robusta. La antena dispone de 1 conector común, lo que simplifica el cableado y la conexión al equipo, siendo una solución práctica para estaciones que utilizan transceptores VHF/UHF con salida común o sistemas con duplexor adecuado.

Con 7 elementos en la banda de 2m y 14 elementos en la banda de 70cm, esta antena ofrece buen rendimiento direccional, excelente relación adelante/atrás y un ancho de haz adecuado para comunicaciones de mayor distancia. Está indicada para estación fija, DX VHF/UHF, concursos, comunicaciones vía satélite, repetidores, pruebas técnicas y uso en radioafición.

La estructura cuenta con un boom de aproximadamente 300 cm, sección de boom 30 x 30 mm, montaje central y polarización horizontal. El voltage balun incluido contribuye a una alimentación correcta de la antena y a una mejor adaptación al sistema coaxial.

Características principales

• Antena direccional Yagi doble banda
• Marca: Antennas Amplifiers / YU1CF
• Modelo: PA144-432-21-3B
• Bandas soportadas: 2m y 70cm
• Rango de frecuencias: 144–146 MHz + 430–440 MHz
• Número de elementos: 7 + 14
• Tipo de antena: Yagi direccional
• Polarización: horizontal
• Número de conectores: 1
• Conector común para VHF/UHF
• Balun incluido: sí, voltage balun
• Potencia máxima indicada: 750 W
• Relación adelante/atrás en 145 MHz: 28 dB
• Relación adelante/atrás en 432 MHz: 23 dB
• Ancho de haz horizontal a -3 dB: 40° en 2m / 22° en 70cm
• Longitud del boom: aprox. 300 cm
• Diámetro/sección del boom: 30 x 30 mm
• Montaje de antena: montaje central
• Arriostramiento: no
• Construcción robusta para instalación exterior

Aplicaciones recomendadas

• Estaciones de radioaficionado VHF/UHF
• Comunicaciones en 144 MHz y 430 MHz
• DX en 2m y 70cm
• Concursos VHF/UHF
• Operación vía satélite
• Estaciones fijas con rotor
• Comunicaciones punto a punto
• Pruebas técnicas y mediciones de propagación
• Instalaciones donde se necesita una antena direccional doble banda

Nota importante

Para obtener el mejor rendimiento, la antena debe instalarse en un mástil adecuado, con cable coaxial de baja pérdida y conectores de buena calidad. Compruebe siempre que el transceptor o sistema de antena utilizado sea compatible con 1 conector común para 2m/70cm. En instalaciones con salidas separadas para VHF y UHF, puede ser necesario utilizar un duplexor adecuado.
