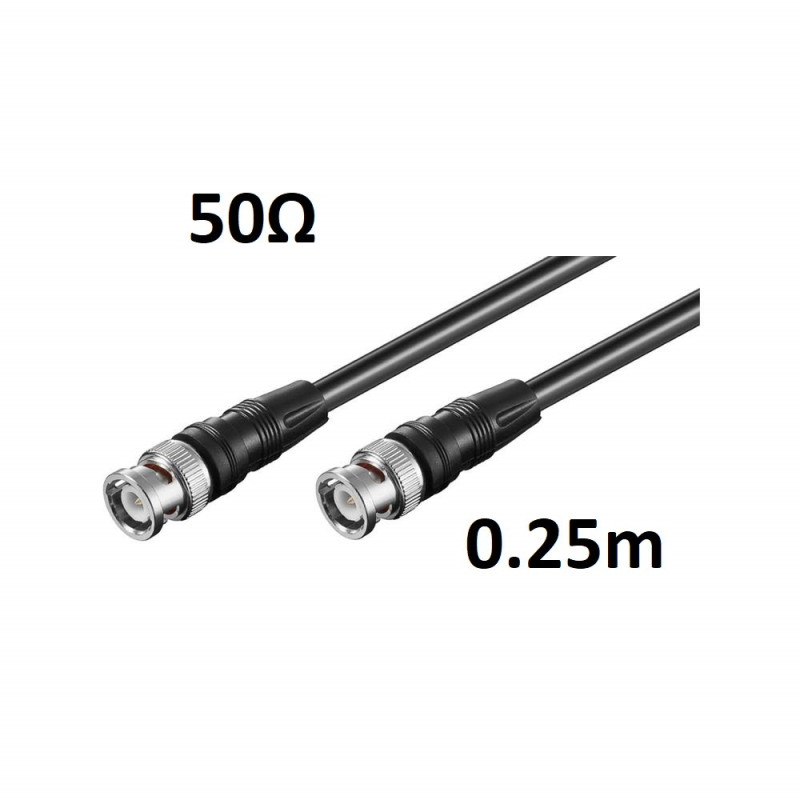

El Cable Coaxial BNC–BNC RG58 proporciona una solución compacta y lista para utilizar que permite interconectar equipos equipados con tomas BNC de 50 Ω.

Incorpora un conector BNC macho en cada extremo, permitiendo una conexión rápida y segura mediante el sistema de inserción y giro característico de los conectores BNC.

El cable coaxial RG58, con una impedancia característica de 50 Ω, dispone de doble apantallamiento, compuesto por lámina de aluminio y malla. Esta construcción ayuda a reducir las interferencias electromagnéticas y a proteger la señal transmitida.

El conductor interior es de tipo AWG 24 CCS, fabricado en acero revestido de cobre. Los conectores presentan contactos niquelados y pines dorados.

Con solo 0,25 metros (25 cm), está especialmente indicado para conexiones cercanas entre instrumentos, conmutadores, receptores, distribuidores de señal y otros equipos con tomas BNC. Su longitud reducida también ayuda a minimizar el exceso de cable y la atenuación de la señal.

Características principales

• Tipo: cable coaxial de conexión
• Tipo de cable: RG58
• Impedancia: 50 Ω
• Longitud: 0,25 m / 25 cm
• Conector 1: BNC macho
• Conector 2: BNC macho
• Configuración: BNC macho–BNC macho
• Apantallamiento: doble, lámina de aluminio y malla
• Cobertura del apantallamiento: aproximadamente 35%
• Conductor interior: AWG 24 CCS, acero revestido de cobre
• Sección del conductor: 0,196 mm²
• Composición del conductor: 1 × 0,50 mm
• Aislamiento interior: polietileno (PE)
• Material de la cubierta: PVC
• Diámetro exterior: 5,0 ± 0,2 mm
• Capacitancia: 54 ± 5 pF/m
• Resistencia del conductor: 500 ± 10 Ω/km
• Contactos: niquelados con pines dorados
• Color: negro
• Conformidad: RoHS y REACH

Aplicaciones recomendadas

• Conexiones cortas en estaciones de radioaficionado
• Equipos de radiocomunicación
• Receptores y escáneres
• Conmutadores y distribuidores de señal
• Instrumentos de prueba y medición
• Osciloscopios y frecuencímetros
• Generadores de señales
• Conexiones internas o de banco con BNC
• Redes coaxiales Thin Ethernet, 10BASE2 o CheaperNet
• Transmisión de señales en sistemas de 50 Ω

Nota importante

Este cable tiene una impedancia de 50 Ω. Antes de utilizarlo, compruebe que los equipos y conexiones BNC también sean de 50 Ω, especialmente en sistemas de vídeo, donde también existen cables y conectores BNC de 75 Ω.

El fabricante indica que este cable montado no es adecuado para cortarlo y soldar otros conectores. Para fabricar cables personalizados, se recomienda utilizar cable RG58 vendido por metros y conectores específicos para montaje.

Compruebe siempre que el RG58 sea adecuado para la frecuencia, potencia y aplicación previstas.
