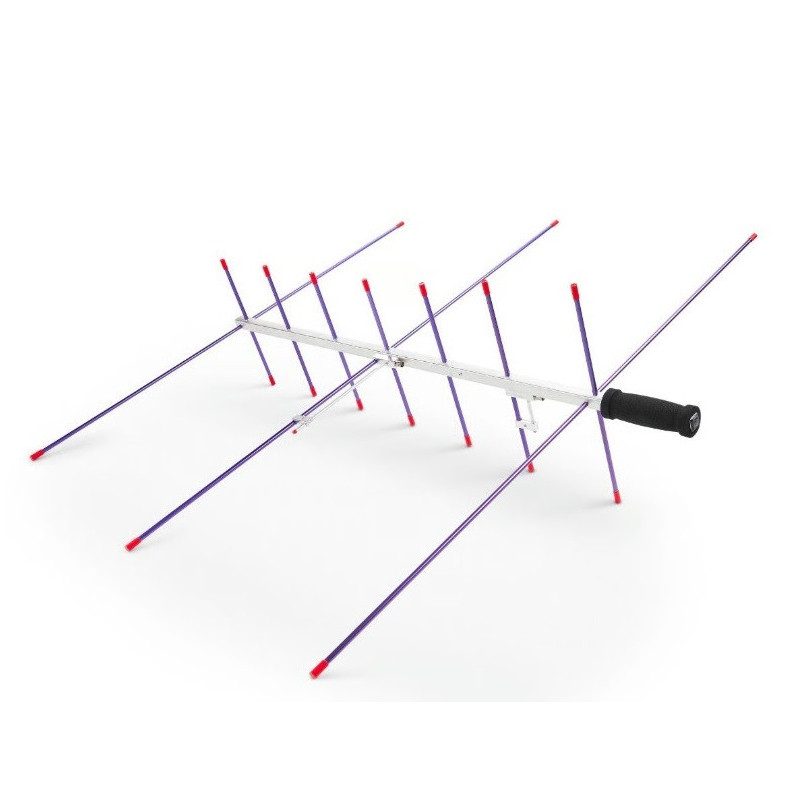

La Arrow II 146/437-10BP es una antena Yagi portátil de doble banda, diseñada para comunicaciones mediante satélites de radioaficionado en órbita baja en las bandas de 2 metros y 70 centímetros.

Combina una Yagi de 3 elementos para VHF con una Yagi de 7 elementos para UHF, dispuestas sobre el mismo boom. Esta configuración proporciona la directividad necesaria para apuntar manualmente la antena hacia el satélite durante su paso.

La denominación BP – Backpack identifica la versión con boom dividido en dos piezas. Una vez montado, el boom mide aproximadamente 95 cm. Cuando está desmontada, la pieza más larga mide menos de aproximadamente 56 cm, facilitando su transporte en una mochila o en la bolsa enrollable opcional de Arrow Antennas.

Las secciones de VHF y UHF incorporan sistemas de adaptación Gamma Match independientes, suministrados montados y ajustados de fábrica. Cada banda dispone de su propia conexión BNC hembra, permitiendo conectar una radio a la sección VHF y otra a la sección UHF.

La antena utiliza elementos desmontables de aluminio, una empuñadura de espuma y tapas plásticas de protección. Debajo de la empuñadura existe una rosca 1/4"-20, compatible con numerosos trípodes fotográficos y accesorios de montaje.

Características principales

• Tipo: antena Yagi portátil de doble banda
• Marca: Arrow Antennas
• Serie: Arrow II
• Modelo: 146/437-10BP
• Aplicación principal: satélites de radioaficionado LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos para VHF: 3
• Elementos para UHF: 7
• Número total de elementos: 10
• Boom: dividido en dos piezas
• Longitud total del boom: 37,5" – aproximadamente 95,3 cm
• Longitud máxima desmontada: inferior a 22" – aproximadamente 55,9 cm
• Sección del boom: cuadrada de 3/4" – aproximadamente 19 mm
• Material de los elementos: aluminio
• Peso aproximado: 20 oz – aproximadamente 567 g
• Adaptación de impedancia: dos Gamma Match montados y ajustados
• Conector VHF: BNC hembra
• Conector UHF: BNC hembra
• Duplexor/diplexor: no incluido
• Cables coaxiales: no incluidos
• Número recomendado de radios: 2
• Potencia máxima en uso manual: inferior a 10 W
• Potencia máxima instalada: 150 W
• Empuñadura: espuma negra
• Fijación para trípode: rosca 1/4"-20
• Protección: tapas de plástico en el boom y los elementos
• Bolsa de transporte: opcional, no incluida

Aplicaciones recomendadas

• Comunicaciones mediante satélites de radioaficionado LEO
• Operación portátil en las bandas de 2 m y 70 cm
• Seguimiento manual de satélites
• Operación full-duplex con dos radios
• Actividades SOTA, POTA y operaciones de campo
• Formación y demostraciones de comunicaciones por satélite
• Instalación temporal sobre un trípode
• Estaciones portátiles con espacio de transporte limitado

Contenido de la versión 146/437-10BP

• Antena Arrow II VHF/UHF de 10 elementos
• Boom dividido en dos piezas
• Elementos desmontables de aluminio
• Sistema Gamma Match VHF ajustado de fábrica
• Sistema Gamma Match UHF ajustado de fábrica
• Empuñadura revestida de espuma
• Protectores plásticos para los extremos

Nota importante

Esta versión 146/437-10BP no incluye duplexor ni cables coaxiales. La antena dispone de una conexión BNC hembra independiente para VHF y otra para UHF.

Para utilizarla con dos radios, cada transceptor debe conectarse a la sección correspondiente mediante un cable coaxial adecuado. Para utilizar una sola radio con una única toma de antena, deberá adquirirse por separado un diplexor compatible y los cables necesarios.

Cuando se sostiene con la mano, la potencia debe mantenerse por debajo de 10 W, por razones de seguridad y exposición a radiofrecuencia. La potencia máxima de 150 W solamente es aplicable cuando la antena está correctamente instalada y alejada de personas.

La bolsa enrollable mostrada por el fabricante es un accesorio opcional y no está incluida. Arrow Antennas no publica una cifra numérica oficial de ganancia para este modelo.
