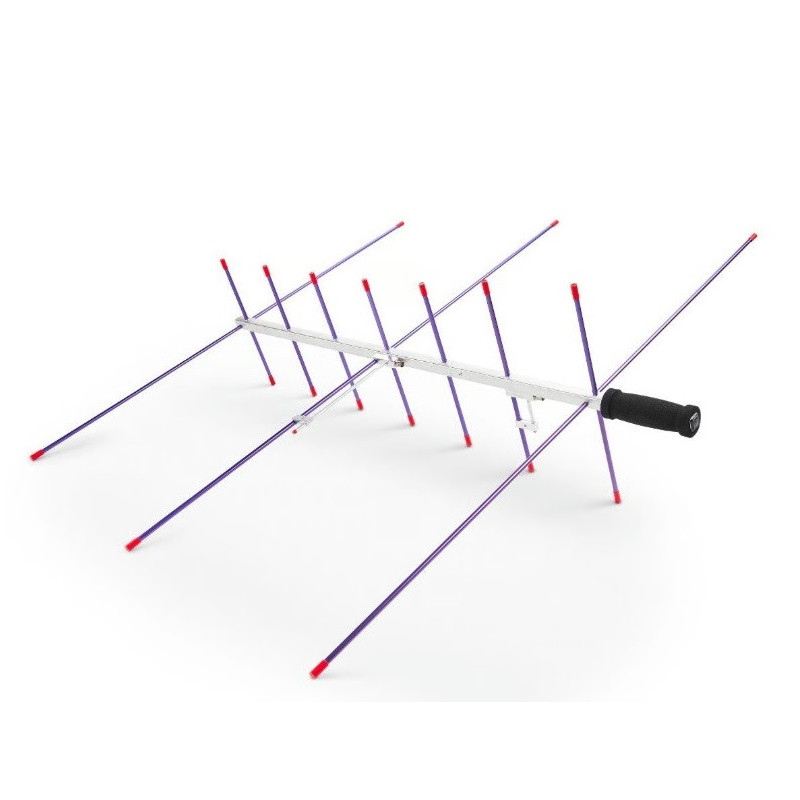

A Arrow II 146/437-10BP é uma antena Yagi portátil de banda dupla, desenvolvida para comunicações através de satélites de radioamador em órbita baixa nas bandas de 2 metros e 70 centímetros.

A antena combina uma Yagi de 3 elementos para VHF com uma Yagi de 7 elementos para UHF, dispostas no mesmo boom. Esta configuração oferece a diretividade necessária para apontar manualmente a antena na direção do satélite durante a sua passagem.

A designação BP – Backpack identifica a versão com boom dividido em duas partes. Quando montado, o boom mede aproximadamente 95 cm. Depois de desmontada, a peça mais comprida mede menos de aproximadamente 56 cm, facilitando o transporte numa mochila ou no saco enrolável opcional da Arrow Antennas.

As secções de VHF e UHF possuem sistemas de adaptação Gamma Match independentes, fornecidos previamente montados e ajustados. Cada banda dispõe da sua própria ligação BNC fêmea, permitindo ligar um rádio à secção VHF e outro à secção UHF.

A antena utiliza elementos desmontáveis em alumínio, uma pega revestida a espuma e tampas plásticas de proteção. Sob a pega existe uma rosca 1/4"-20, compatível com muitos tripés fotográficos e acessórios de montagem.

Características principais

• Tipo: antena Yagi portátil de banda dupla
• Marca: Arrow Antennas
• Série: Arrow II
• Modelo: 146/437-10BP
• Aplicação principal: satélites de radioamador LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos em VHF: 3
• Elementos em UHF: 7
• Total de elementos: 10
• Boom: dividido em duas partes
• Comprimento total do boom: 37,5" – aproximadamente 95,3 cm
• Comprimento máximo desmontada: inferior a 22" – aproximadamente 55,9 cm
• Secção do boom: quadrada de 3/4" – aproximadamente 19 mm
• Material dos elementos: alumínio
• Peso aproximado: 20 oz – aproximadamente 567 g
• Adaptação de impedância: dois Gamma Match pré-montados e pré-ajustados
• Conector VHF: BNC fêmea
• Conector UHF: BNC fêmea
• Duplexador/diplexador: não incluído
• Cabos coaxiais: não incluídos
• Número recomendado de rádios: 2
• Potência máxima em utilização manual: inferior a 10 W
• Potência máxima quando instalada: 150 W
• Pega: espuma preta
• Fixação para tripé: rosca 1/4"-20
• Proteção: tampas plásticas no boom e nos elementos
• Saco de transporte: opcional, não incluído

Aplicações recomendadas

• Comunicações através de satélites de radioamador LEO
• Operação portátil nas bandas de 2 m e 70 cm
• Seguimento manual de satélites
• Operação full-duplex com dois rádios
• Atividades SOTA, POTA e operações de campo
• Demonstrações e formação em comunicações por satélite
• Montagem temporária num tripé
• Estações portáteis com espaço de transporte limitado

Conteúdo da versão 146/437-10BP

• Antena Arrow II VHF/UHF com 10 elementos
• Boom dividido em duas partes
• Elementos desmontáveis em alumínio
• Sistema Gamma Match VHF previamente ajustado
• Sistema Gamma Match UHF previamente ajustado
• Pega revestida a espuma
• Tampas plásticas de proteção

Nota importante

Esta versão 146/437-10BP não inclui duplexador nem cabos coaxiais. A antena possui uma ligação BNC fêmea independente para VHF e outra para UHF.

Para utilização com dois rádios, cada transceptor deve ser ligado à respetiva secção da antena através de um cabo coaxial adequado. Para utilizar um único rádio com uma entrada de antena, será necessário adquirir separadamente um diplexador compatível e os respetivos cabos.

Quando segurada manualmente, a potência deve permanecer abaixo de 10 W, por razões de segurança e exposição a radiofrequência. A potência máxima de 150 W aplica-se apenas quando a antena está corretamente instalada e afastada de pessoas.

O saco enrolável apresentado pelo fabricante é um acessório opcional e não está incluído. A Arrow Antennas não publica um valor numérico oficial de ganho para este modelo.
