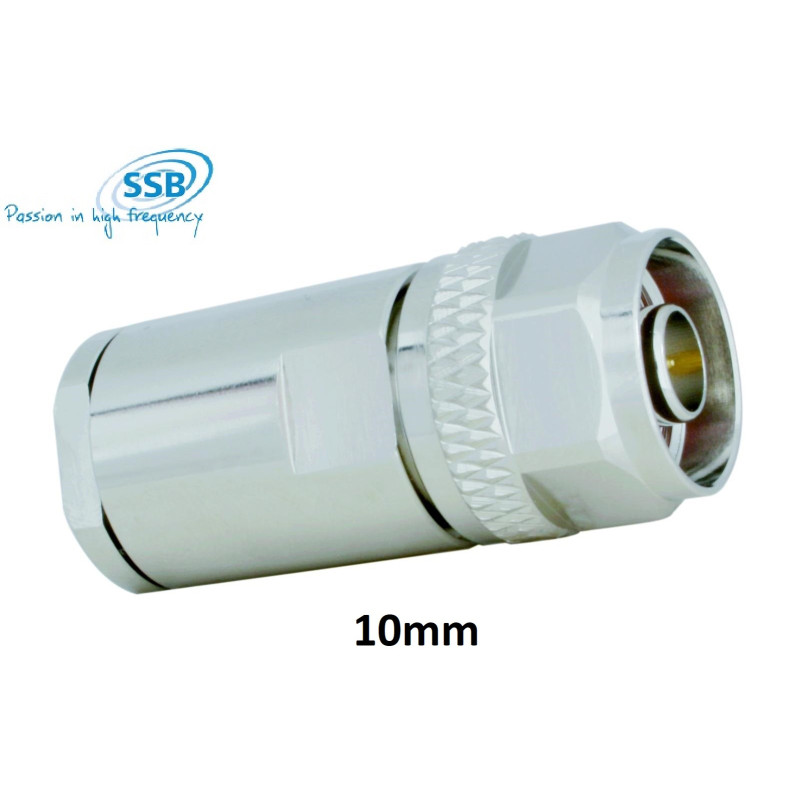

Conector N Macho SSB 7401 para Ecoflex 10 / Aircom Premium / RG213 / LMR400

El SSB-Electronic 7401 es un conector N macho de alta calidad, indicado para montaje en cables coaxiales de 50Ω como Ecoflex 10, Aircom Premium, RG213 y LMR400.

Este conector es adecuado para aplicaciones de radiofrecuencia donde se requiere una conexión robusta, fiable y con buen rendimiento eléctrico. El conector utiliza soldadura en el conductor interno y fijación del conductor externo mediante sistema de apriete/rosca, permitiendo un montaje seguro cuando se realiza conforme a la instrucción técnica del fabricante.

Con impedancia de 50Ω, frecuencia de utilización hasta 10GHz y tensión de trabajo hasta 1000V RMS, este conector es adecuado para instalaciones de antenas, cables coaxiales de bajas pérdidas, equipos de radioaficionado, sistemas VHF/UHF/SHF, recepción, transmisión e instrumentación RF.

La construcción incluye aislador de PTFE, cuerpo de latón niquelado, pin de latón dorado, juntas de goma/silicona y un rango de temperatura de -55°C a +155°C, lo que lo hace adecuado para instalaciones exigentes y uso en entornos de radiofrecuencia.

El montaje requiere una preparación correcta del cable, soldadura del pin central y apriete con llaves adecuadas. Para Ecoflex 10 y Aircom Premium, la instrucción de montaje indica pines con diámetros diferentes, debiendo utilizarse el pin correcto según el cable empleado.

Características principales

Conector N macho
Fabricante / marca: SSB-Electronic
Referencia: 7401
Tipo de conector: N macho
Norma: IEC 61 169-16
Impedancia: 50Ω
Frecuencia máxima: hasta 10GHz
Tensión de trabajo: hasta 1000V RMS
Cables compatibles: Ecoflex 10, Aircom Premium, RG213 y LMR400
Conductor interno: soldadura
Conductor externo: apriete / rosca
Aislador: PTFE
Cuerpo / partes metálicas: latón niquelado
Pin central: latón dorado
Junta / sellado: goma y silicona
Vida útil mecánica: ≥ 500 conexiones
Resistencia de aislamiento: ≥ 5GΩ
Resistencia de contacto interna: ≤ 1,5mΩ
Resistencia de contacto externa: ≤ 1,0mΩ
Temperatura mínima de operación: -55°C
Temperatura máxima de operación: +155°C
Peso aproximado: 67,5g
RoHS: sí
Pin 1: orificio Ø 2,8mm
Pin 2: orificio Ø 3,0mm
Herramientas recomendadas: llave 17mm, llave 18mm, cúter, tijeras, estación de soldadura y estaño
Aplicación principal: montaje de conectores N en cables coaxiales de 50Ω
Adecuado para instalaciones RF de bajas pérdidas y alta fiabilidad

Aplicaciones recomendadas

Cables coaxiales Ecoflex 10
Cables coaxiales Aircom Premium
Cables coaxiales RG213
Cables coaxiales LMR400
Instalaciones de antenas
Radioafición HF, VHF, UHF y SHF
Sistemas de transmisión y recepción RF
Antenas exteriores
Estaciones base
Cables coaxiales de bajas pérdidas
Equipos de comunicación
Instrumentación RF
Reparación y montaje de cables coaxiales
Proyectos donde se necesite un conector N macho de 50Ω

Nota importante

Antes del montaje, confirmar siempre la compatibilidad del cable coaxial, diámetro del conductor interno, tipo de pin, preparación del cable, impedancia, frecuencia de trabajo, potencia aplicada y condiciones de instalación.

El montaje correcto es esencial para garantizar un buen rendimiento en RF. El conductor interno debe soldarse cuidadosamente y el cuerpo del conector debe apretarse según la instrucción del fabricante. Para Aircom Premium se indica el pin con orificio de 2,8mm y para Ecoflex 10 el pin con orificio de 3,0mm. Para otros cables compatibles, como RG213 o LMR400, confirmar siempre cuál es el pin adecuado antes del montaje.

Después de la instalación, se recomienda comprobar la continuidad, ausencia de cortocircuito, apriete mecánico y ROE/SWR del sistema antes de transmitir. El cable coaxial, antena y herramientas de montaje no están incluidos, salvo indicación expresa en contrario.
