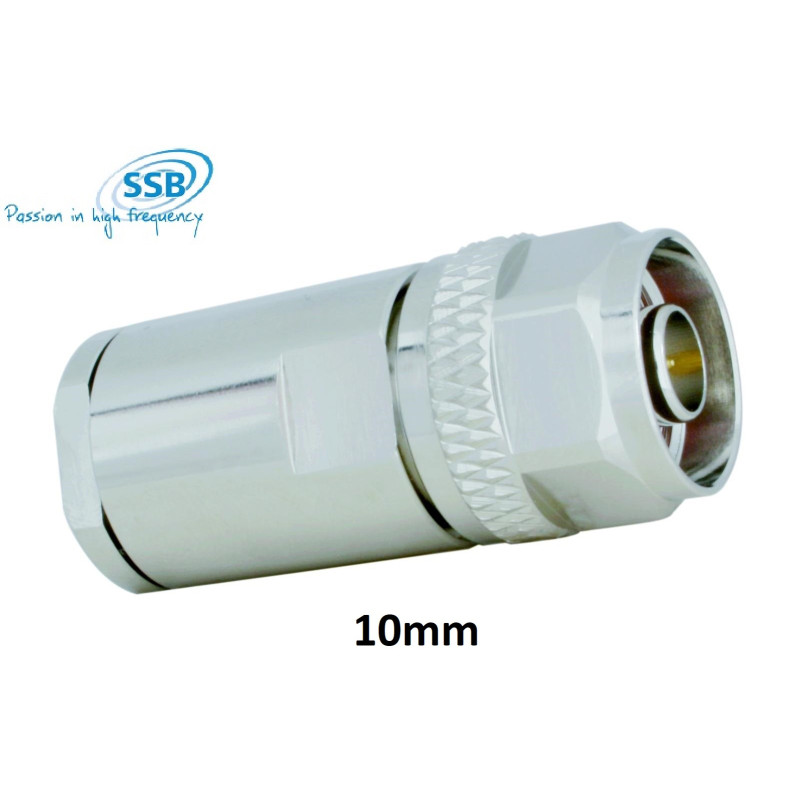

Ficha N Macho SSB 7401 para Ecoflex 10 / Aircom Premium / RG213 / LMR400

A SSB-Electronic 7401 é uma ficha N macho de elevada qualidade, indicada para montagem em cabos coaxiais de 50Ω como Ecoflex 10, Aircom Premium, RG213 e LMR400.

Este conector é adequado para aplicações de radiofrequência onde é necessária uma ligação robusta, fiável e com bom desempenho elétrico. A ficha utiliza soldadura no condutor interno e fixação do condutor externo por sistema de aperto/rosca, permitindo uma montagem segura quando executada de acordo com a instrução técnica do fabricante.

Com impedância de 50Ω, frequência de utilização até 10GHz e tensão de trabalho até 1000V RMS, esta ficha é indicada para instalações de antenas, cabos coaxiais de baixa perda, equipamentos de radioamadorismo, sistemas VHF/UHF/SHF, receção, transmissão e instrumentação RF.

A construção inclui isolador em PTFE, corpo em latão niquelado, pino em latão dourado, juntas de borracha/silicone e uma gama de temperatura de -55°C a +155°C, tornando-a adequada para instalações exigentes e utilização em ambientes de rádio frequência.

A montagem requer preparação correta do cabo, soldadura do pino central e aperto com chaves adequadas. Para Ecoflex 10 e Aircom Premium, a instrução de montagem indica pinos com diâmetros diferentes, devendo ser usado o pino correto conforme o cabo utilizado.

Características principais

Ficha N macho
Fabricante / marca: SSB-Electronic
Referência: 7401
Tipo de conector: N macho
Norma: IEC 61 169-16
Impedância: 50Ω
Frequência máxima: até 10GHz
Tensão de trabalho: até 1000V RMS
Cabos compatíveis: Ecoflex 10, Aircom Premium, RG213 e LMR400
Condutor interno: soldadura
Condutor externo: aperto / rosca
Isolador: PTFE
Corpo / partes metálicas: latão niquelado
Pino central: latão dourado
Junta / vedação: borracha e silicone
Vida útil mecânica: ≥ 500 ligações
Resistência de isolamento: ≥ 5GΩ
Resistência de contacto interna: ≤ 1,5mΩ
Resistência de contacto externa: ≤ 1,0mΩ
Temperatura mínima de operação: -55°C
Temperatura máxima de operação: +155°C
Peso aproximado: 67,5g
RoHS: sim
Pino 1: furo Ø 2,8mm
Pino 2: furo Ø 3,0mm
Ferramentas recomendadas: chave 17mm, chave 18mm, x-ato/cutter, tesoura, estação de soldadura e solda
Aplicação principal: montagem de fichas N em cabos coaxiais de 50Ω
Adequado para instalações RF de baixa perda e elevada fiabilidade

Aplicações recomendadas

Cabos coaxiais Ecoflex 10
Cabos coaxiais Aircom Premium
Cabos coaxiais RG213
Cabos coaxiais LMR400
Instalações de antenas
Radioamadorismo HF, VHF, UHF e SHF
Sistemas de transmissão e receção RF
Antenas exteriores
Estações base
Cabos coaxiais de baixa perda
Equipamentos de comunicação
Instrumentação RF
Reparação e montagem de cabos coaxiais
Projetos onde seja necessária ficha N macho de 50Ω

Nota importante

Antes da montagem, confirmar sempre a compatibilidade do cabo coaxial, diâmetro do condutor interno, tipo de pino, preparação do cabo, impedância, frequência de trabalho, potência aplicada e condições de instalação.

A montagem correta é essencial para garantir bom desempenho em RF. O condutor interno deve ser soldado cuidadosamente e o corpo da ficha deve ser apertado de acordo com a instrução do fabricante. Para Aircom Premium é indicado o pino com furo 2,8mm e para Ecoflex 10 o pino com furo 3,0mm. Para outros cabos compatíveis, como RG213 ou LMR400, confirmar sempre qual o pino adequado antes da montagem.

Depois da instalação, recomenda-se verificar a continuidade, ausência de curto-circuito, aperto mecânico e ROE/SWR do sistema antes de transmitir. O cabo coaxial, antena e ferramentas de montagem não estão incluídos, salvo indicação expressa em contrário.
