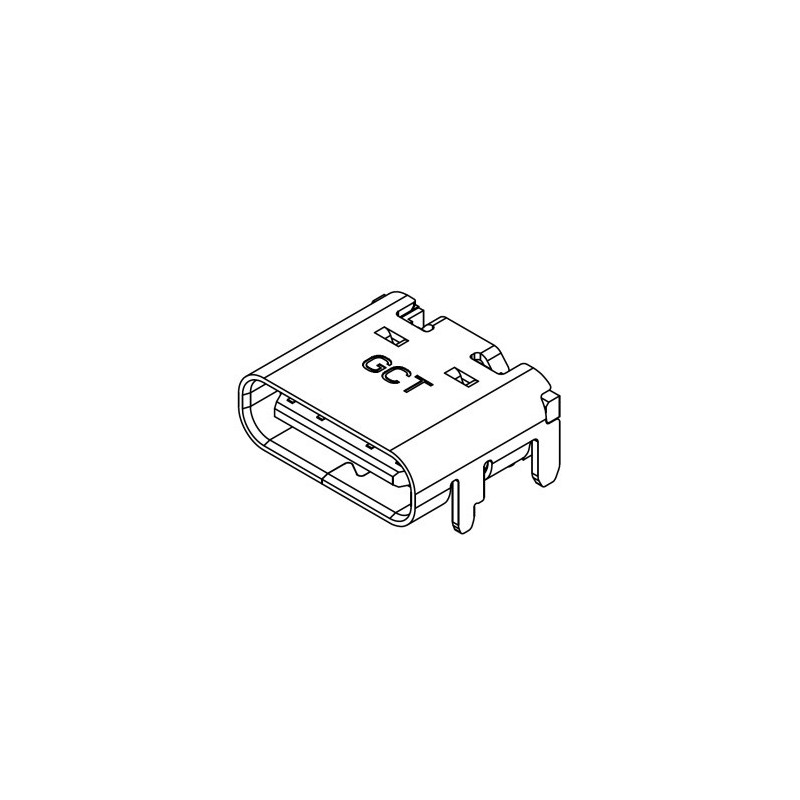

El GCT USB4105-GF-A es un conector USB Type-C receptacle de la serie USB4105, desarrollado para aplicaciones USB 2.0 en placas de circuito impreso.

Este modelo dispone de montaje SMD horizontal, también indicado como right angle, con entrada lateral y montaje en la parte superior de la PCB. La carcasa metálica utiliza fijación through-hole, proporcionando mayor resistencia mecánica frente a conectores exclusivamente SMD.

La configuración del producto corresponde a 16 contactos funcionales, siendo también indicada comercialmente como conector de 24 posiciones, 16 más 8 dummy. Es una solución adecuada para equipos que utilicen la interfaz física USB-C pero necesiten únicamente comunicación USB 2.0, alimentación o conexión de datos compatible.

La ficha técnica de GCT indica corriente nominal colectiva de 5A en los pines VBUS, 6,25A en los pines GND, 1,25A en VCONN y 0,25A por pin en los demás contactos. La tensión nominal es de 48V DC y la potencia nominal indicada es de 240W, dependiendo siempre del circuito, implementación USB-C, cable, fuente y controlador utilizado.

Con carcasa metálica de acero inoxidable, cuerpo aislante negro en LCP UL94V-0, contactos de aleación de cobre y acabado de contacto Gold Flash, el USB4105-GF-A es adecuado para electrónica compacta, equipos portátiles, placas de desarrollo, módulos, productos industriales y reparación de placas compatibles.

Características principales

Conector USB-C hembra / receptáculo
Fabricante / marca: GCT
Referencia: USB4105-GF-A
Serie: USB4105
Tipo de conector: USB-C / USB Type-C
Versión USB: USB 2.0
Género: receptáculo / hembra
Número de contactos funcionales: 16
Indicación comercial: 24 posiciones, 16 más 8 dummy
Tipo de montaje: SMD horizontal / right angle
Montaje en PCB: top mount
Entrada: lateral / side entry
Fijación de la carcasa: through-hole
Características: guía de placa y lengüeta de retención de soldadura
Perfil indicado: 3,31mm
Longitud del cuerpo: 7,35mm
Corriente nominal VBUS: 5A colectivos
Corriente nominal GND: 6,25A colectivos
Corriente nominal VCONN: 1,25A
Corriente en los demás pines: 0,25A por pin
Tensión nominal: 48V DC
Potencia nominal: 240W
Durabilidad mecánica: 20000 ciclos
Fuerza de inserción: 5N a 20N
Fuerza de extracción después de prueba: 6N a 20N
Resistencia inicial de contacto: 40 miliohm máximo
Resistencia de contacto después de prueba: 50 miliohm máximo
Resistencia de aislamiento: 100 megaohm mínimo
Temperatura de operación: -40°C a 85°C
Material del aislante: LCP, negro, UL94V-0
Material de la carcasa: acero inoxidable
Material de los contactos: aleación de cobre
Acabado de los contactos: Gold Flash
Terminación: soldadura
Proceso de soldadura: reflow sin plomo
Temperatura máxima de pico en reflow: 255°C
Embalaje comercial: cinta y carrete, cinta cortada o Digi-Reel, según proveedor

Aplicaciones recomendadas

Placas electrónicas con interfaz USB-C
Aplicaciones USB 2.0
Equipos portátiles
Módulos de carga y alimentación compatibles
Placas de desarrollo
Proyectos de electrónica compacta
Dispositivos IoT
Productos industriales con conexión USB-C
Reparación de placas con conector USB-C compatible
Sustitución de conectores USB-C equivalentes
Proyectos donde sea necesario conector USB-C SMD horizontal con fijación through-hole

Nota importante

Antes de la compra, confirmar siempre la referencia completa, footprint de la PCB, posición de montaje, orientación del conector, número de contactos, posición de los pines, fijaciones mecánicas, altura del perfil, compatibilidad con el diseño de la placa y requisitos eléctricos del circuito.

Aunque utiliza formato USB-C, este conector está indicado para USB 2.0. No debe asumirse compatibilidad con conexiones USB 3.x / SuperSpeed sin confirmar el circuito y el conector adecuado.

La potencia nominal de 240W corresponde a la capacidad indicada para el conector en las condiciones especificadas. Para utilizar tensiones y corrientes elevadas en USB-C, todo el sistema debe ser compatible, incluyendo circuito de control, configuración CC, fuente, cable, protección, disipación y normativa aplicable.

Este artículo corresponde únicamente al conector GCT USB4105-GF-A. Placa PCB, cable USB-C, controlador USB, controlador Power Delivery, componentes externos, soldadura y accesorios no están incluidos, salvo indicación expresa en contrario.
