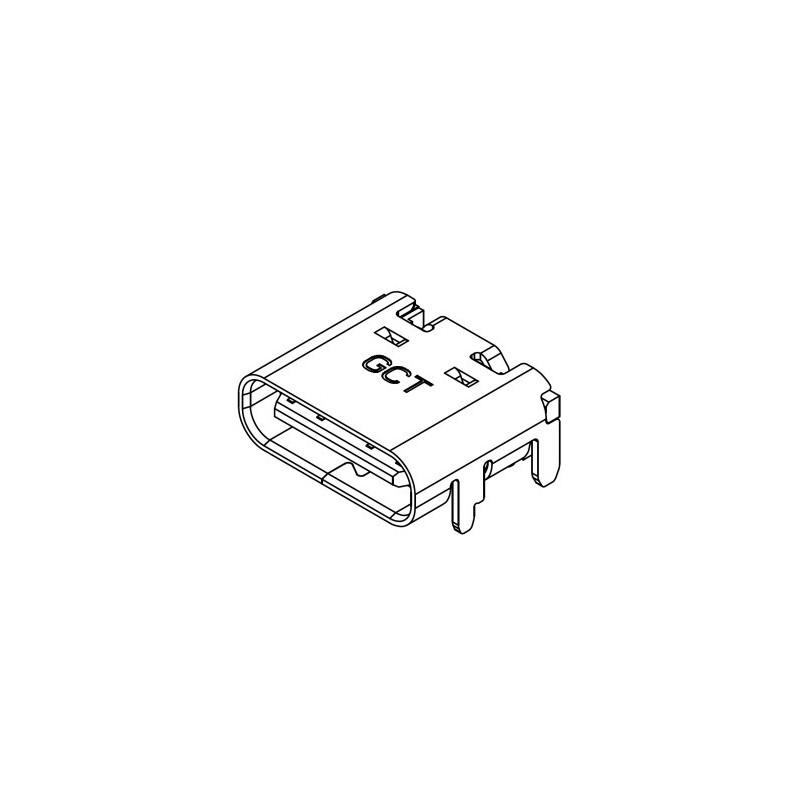

O GCT USB4105-GF-A é um conector USB Type-C receptacle da série USB4105, desenvolvido para aplicações USB 2.0 em placas de circuito impresso.

Este modelo possui montagem SMD horizontal, também indicada como right angle, com entrada lateral e montagem no topo da PCB. A blindagem metálica utiliza fixação through-hole, proporcionando maior resistência mecânica em comparação com conectores exclusivamente SMD.

A configuração do produto corresponde a 16 contactos funcionais, sendo também indicada comercialmente como conector de 24 posições, 16 mais 8 dummy. É uma solução adequada para equipamentos que utilizem a interface física USB-C mas necessitem apenas de comunicação USB 2.0, alimentação ou ligação de dados compatível.

A ficha técnica da GCT indica corrente nominal coletiva de 5A nos pinos VBUS, 6,25A nos pinos GND, 1,25A em VCONN e 0,25A por pino nos restantes contactos. A tensão nominal é de 48V DC e a potência nominal indicada é de 240W, dependendo sempre do circuito, implementação USB-C, cabo, fonte e controlador utilizado.

Com carcaça metálica em aço inoxidável, corpo isolante preto em LCP UL94V-0, contactos em liga de cobre e acabamento de contacto Gold Flash, o USB4105-GF-A é indicado para aplicações compactas em eletrónica, equipamentos portáteis, placas de desenvolvimento, módulos, produtos industriais e reparação de placas compatíveis.

Características principais

Conector USB-C fêmea / receptáculo
Fabricante / marca: GCT
Referência: USB4105-GF-A
Série: USB4105
Tipo de conector: USB-C / USB Type-C
Versão USB: USB 2.0
Género: receptáculo / fêmea
Número de contactos funcionais: 16
Indicação comercial: 24 posições, 16 mais 8 dummy
Tipo de montagem: SMD horizontal / right angle
Montagem na PCB: top mount
Entrada: lateral / side entry
Fixação da blindagem: through-hole
Recursos: guia de placa e aba de retenção de solda
Perfil indicado: 3,31mm
Comprimento do corpo: 7,35mm
Corrente nominal VBUS: 5A coletivos
Corrente nominal GND: 6,25A coletivos
Corrente nominal VCONN: 1,25A
Corrente nos restantes pinos: 0,25A por pino
Tensão nominal: 48V DC
Potência nominal: 240W
Durabilidade mecânica: 20000 ciclos
Força de inserção: 5N a 20N
Força de extração após teste: 6N a 20N
Resistência de contacto inicial: 40 miliohm máximo
Resistência de contacto após teste: 50 miliohm máximo
Resistência de isolamento: 100 megaohm mínimo
Temperatura de operação: -40°C a 85°C
Material do isolador: LCP, preto, UL94V-0
Material da blindagem: aço inoxidável
Material dos contactos: liga de cobre
Acabamento dos contactos: Gold Flash
Terminação: solda
Processo de soldadura: reflow sem chumbo
Temperatura máxima de pico em reflow: 255°C
Embalagem comercial: fita e carretel, fita cortada ou Digi-Reel, conforme fornecedor

Aplicações recomendadas

Placas eletrónicas com interface USB-C
Aplicações USB 2.0
Equipamentos portáteis
Módulos de carregamento e alimentação compatíveis
Placas de desenvolvimento
Projetos de eletrónica compacta
Dispositivos IoT
Produtos industriais com ligação USB-C
Reparação de placas com conector USB-C compatível
Substituição de conectores USB-C equivalentes
Projetos onde seja necessário conector USB-C SMD horizontal com fixação through-hole

Nota importante

Antes da compra, confirmar sempre a referência completa, footprint da PCB, posição de montagem, orientação do conector, número de contactos, posição dos pinos, fixações mecânicas, altura do perfil, compatibilidade com o desenho da placa e requisitos elétricos do circuito.

Apesar de utilizar formato USB-C, este conector é indicado para USB 2.0. Não deve ser assumida compatibilidade com ligações USB 3.x / SuperSpeed sem confirmação do circuito e do conector adequado.

A potência nominal de 240W corresponde à capacidade indicada para o conector nas condições especificadas. Para utilizar tensões e correntes elevadas em USB-C, é necessário que todo o sistema seja compatível, incluindo circuito de controlo, configuração CC, fonte, cabo, proteção, dissipação e normas aplicáveis.

Este artigo corresponde apenas ao conector GCT USB4105-GF-A. Placa PCB, cabo USB-C, controlador USB, controlador Power Delivery, componentes externos, solda e acessórios não estão incluídos, salvo indicação expressa em contrário.
