47 pF 6 kV – CC45SL3JD470JYGNA Condensador Cerâmico de Disco TDK

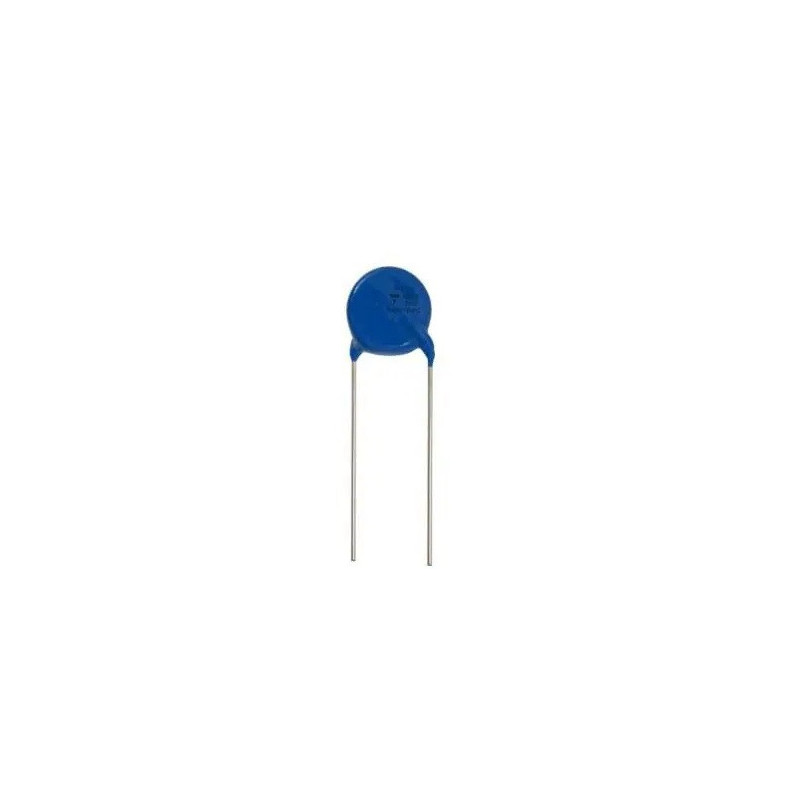

O TDK CC45SL3JD470JYGNA é um condensador cerâmico de disco pertencente à série CC45, desenvolvido para aplicações comerciais que exigem elevada tensão de funcionamento e baixas perdas.

Apresenta uma capacidade de 47 pF, tolerância de ±5% e tensão nominal de 6 kV DC, suportando uma tensão de ensaio de 4,5 kV AC. A característica de temperatura SL e o fator de qualidade mínimo de 1000 tornam-no adequado para circuitos de alta frequência, acoplamento, filtragem e supressão de ruído.

O componente possui montagem radial através de furo, espaçamento entre terminais de 7,5 mm e terminais longos para facilitar a instalação em placas de circuito impresso.

Características principais

• Fabricante: TDK
• Referência: CC45SL3JD470JYGNA
• Série: CC45
• Tipo: condensador cerâmico de disco
• Capacidade: 47 pF
• Tolerância: ±5%
• Tensão nominal: 6 kV DC
• Tensão de ensaio: 4,5 kV AC
• Característica térmica: SL, +350 a −1000 ppm/°C
• Fator de qualidade Q: mínimo 1000
• Resistência de isolamento: mínimo 10 000 MΩ
• Diâmetro máximo: 8,5 mm
• Espessura máxima: 6 mm
• Espaçamento entre terminais: 7,5 ±1,5 mm
• Diâmetro dos terminais: 0,60 ±0,05 mm
• Comprimento dos terminais: 25 mm
• Montagem: radial, através de furo
• Polaridade: não polarizado
• Categoria: grau comercial
• Conformidade: RoHS, sem chumbo e sem halogéneos

Aplicações recomendadas

• Circuitos eletrónicos de alta tensão
• Circuitos de radiofrequência
• Acoplamento e desacoplamento de sinais
• Filtragem de ruído e interferências
• Fontes de alimentação e conversores
• Equipamentos de teste e medição
• Reparação e desenvolvimento de equipamentos eletrónicos

Nota importante

A tensão nominal de 6 kV refere-se a corrente contínua. A indicação de 4,5 kV AC corresponde à tensão de ensaio e não deve ser interpretada como tensão permanente de funcionamento.

Este componente não possui classificação de segurança X ou Y. A instalação em circuitos de alta tensão deve ser efetuada por pessoal qualificado, respeitando as distâncias de isolamento e descarregando completamente o circuito antes de qualquer intervenção.
