O Infineon BAT15-099, com referência completa BAT15099E6433HTMA1, integra dois díodos Schottky de barreira baixa, eletricamente independentes e dispostos numa pinagem adequada a circuitos antiparalelos.

A baixa tensão direta, a reduzida capacitância e a pequena indutância parasita tornam este componente especialmente adequado para misturadores RF, detetores, moduladores e circuitos de deteção de fase, incluindo aplicações de micro-ondas com frequências até 12 GHz.

Cada díodo suporta uma tensão inversa máxima de 4 V e uma corrente direta máxima de 110 mA. O componente apresenta uma capacitância típica aproximada de 0,29 pF e uma indutância típica de 2 nH.

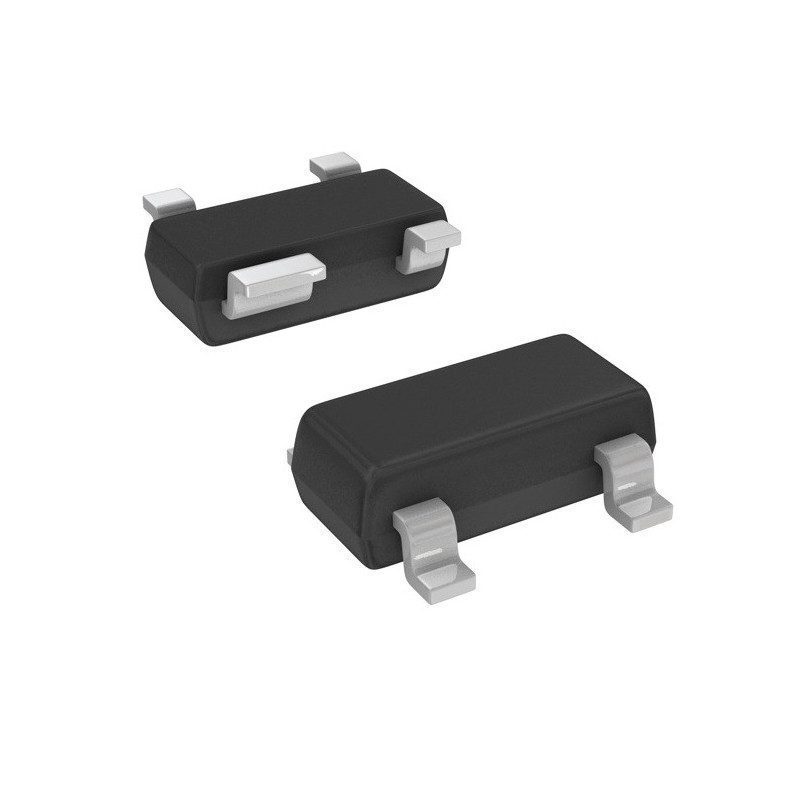

O chip possui um anel de proteção integrado contra sobretensões, contribuindo para uma maior robustez em circuitos RF sensíveis. É fornecido num encapsulamento normalizado SOT-143 de quatro terminais, adequado para montagem SMD.

Características principais

• Fabricante: Infineon Technologies
• Referência completa: BAT15099E6433HTMA1
• Designação: BAT15-099
• Tipo: díodo Schottky RF duplo
• Número de díodos: 2
• Configuração: díodos independentes com pinagem antiparalela
• Material semicondutor: silício
• Tensão inversa máxima: 4 V
• Corrente direta máxima: 110 mA
• Dissipação máxima de potência: 100 mW
• Tensão direta típica: aproximadamente 0,25 V
• Tensão direta máxima: até aproximadamente 0,32 V, nas condições especificadas
• Capacitância típica: aproximadamente 0,29 pF a 0 V/1 MHz
• Capacitância indicada pela DigiKey: 0,35 pF a 0 V/1 MHz
• Indutância típica: 2 nH
• Frequência de aplicação: até 12 GHz
• Temperatura de funcionamento: −55 °C a +150 °C
• Temperatura máxima de junção: +150 °C
• Montagem: SMD
• Encapsulamento: PG-SOT-143-3D
• Equivalência do encapsulamento: TO-253-4/TO-253AA
• Número de terminais: 4
• Proteção integrada: anel de proteção contra sobretensões
• Conformidade: RoHS, sem chumbo e sem halogéneos
• Fornecimento: fita cortada ou bobina

Aplicações recomendadas

• Misturadores de radiofrequência
• Misturadores DBS até 12 GHz
• Detetores e demoduladores RF
• Detetores de fase
• Moduladores
• Detetores de potência e nível de sinal
• Equipamentos de telecomunicações
• Equipamentos de rádio e radioamadorismo
• Instrumentação e medição RF
• Circuitos de micro-ondas e radar
• Reparação de módulos RF compatíveis

Nota importante

Este componente contém dois díodos Schottky independentes, com uma disposição de terminais adequada à utilização em configuração antiparalela. Antes da montagem, consulte o esquema de ligações da ficha técnica e confirme a orientação dos quatro terminais.

O BAT15-099 destina-se a circuitos de radiofrequência. Não deve ser utilizado como díodo retificador de potência ou como substituto de um díodo Schottky convencional sem confirmar as características elétricas.

A tensão inversa máxima é de apenas 4 V e a dissipação máxima é de 100 mW. Estes limites não devem ser ultrapassados.
