O Infineon BAT15-02LS, com referência comercial completa BAT1502LSE6433XTMA1, é um díodo Schottky de barreira baixa desenvolvido para circuitos de radiofrequência e micro-ondas.

A sua reduzida tensão direta, capacitância de junção extremamente baixa e pequena indutância parasita permitem a utilização em misturadores, detetores, demoduladores e circuitos de deteção de potência RF, incluindo aplicações com frequências até 12 GHz.

O componente integra um anel de proteção contra sobretensões no próprio chip, contribuindo para uma maior robustez em circuitos RF sensíveis. Apresenta uma capacitância aproximada de apenas 0,23 pF, medida a 0 V e 1 MHz, e uma indutância típica de 0,2 nH.

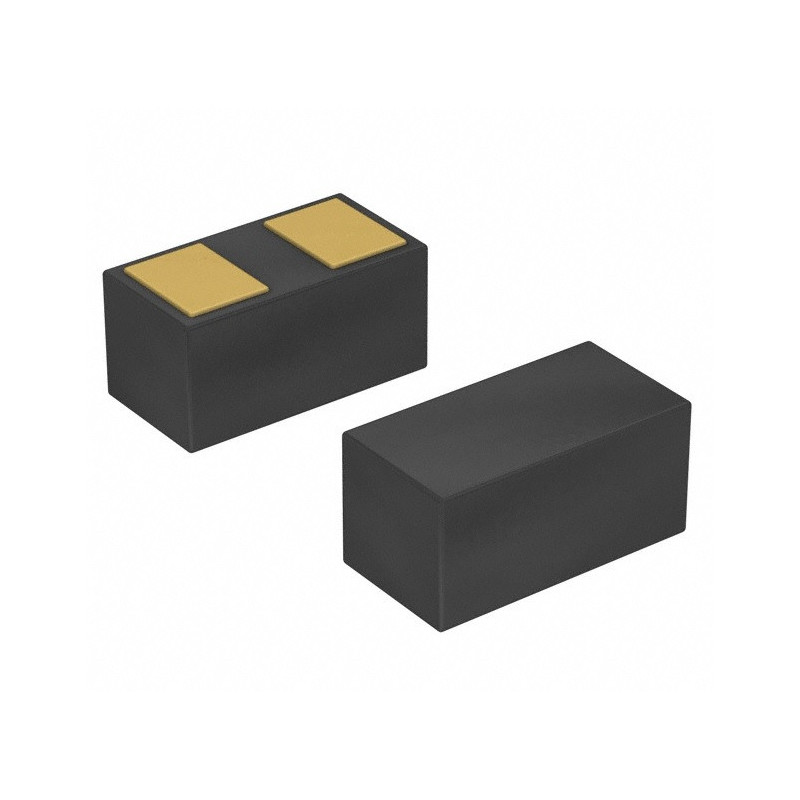

O BAT15-02LS é fornecido num encapsulamento ultracompacto 0201 (0603 métrico), adequado para montagem SMD em equipamentos onde o espaço ocupado e os elementos parasitas devem ser reduzidos ao mínimo.

Características principais

• Fabricante: Infineon Technologies
• Referência completa: BAT1502LSE6433XTMA1
• Designação do componente: BAT15-02LS
• Tipo: díodo Schottky RF
• Configuração: díodo individual
• Material: silício
• Tensão inversa máxima: 4 V
• Corrente direta máxima: 110 mA
• Dissipação máxima de potência: 100 mW
• Tensão direta reduzida: aproximadamente 0,25 V típica
• Capacitância: aproximadamente 0,23 pF a 0 V/1 MHz
• Indutância típica: 0,2 nH
• Resistência: aproximadamente 10 Ω a 50 mA/1 MHz
• Frequência de aplicação: até 12 GHz
• Temperatura máxima de junção: +150 °C
• Montagem: SMD
• Encapsulamento: PG-TSSLP-2-3
• Dimensão normalizada: 0201/0603 métrico
• Número de terminais: 2
• Proteção integrada: anel de proteção contra sobretensões
• Fornecimento: fita cortada ou bobina

Aplicações recomendadas

• Misturadores de radiofrequência
• Detetores e demoduladores RF
• Detetores de potência e nível de sinal
• Circuitos de micro-ondas até 12 GHz
• Equipamentos de telecomunicações
• Recetores e transmissores de rádio
• Equipamentos de radioamadorismo
• Instrumentação e medição RF
• Circuitos de radar e comunicação sem fios
• Reparação de módulos RF compatíveis

Nota importante

O BAT15-02LS é um díodo específico para sinais de radiofrequência. Não deve ser confundido com um díodo Schottky de potência ou utilizado como retificador de alimentação.

A tensão inversa máxima é de apenas 4 V e a dissipação máxima é de 100 mW. Estes limites não devem ser ultrapassados.

O encapsulamento 0201 é extremamente pequeno, medindo aproximadamente 0,6 × 0,3 mm. A montagem e substituição exigem equipamento apropriado para microsoldadura SMD, controlo de temperatura e proteção contra descargas eletrostáticas.

Antes da instalação, confirme a polaridade, o footprint da placa e todos os limites elétricos indicados na ficha técnica.
