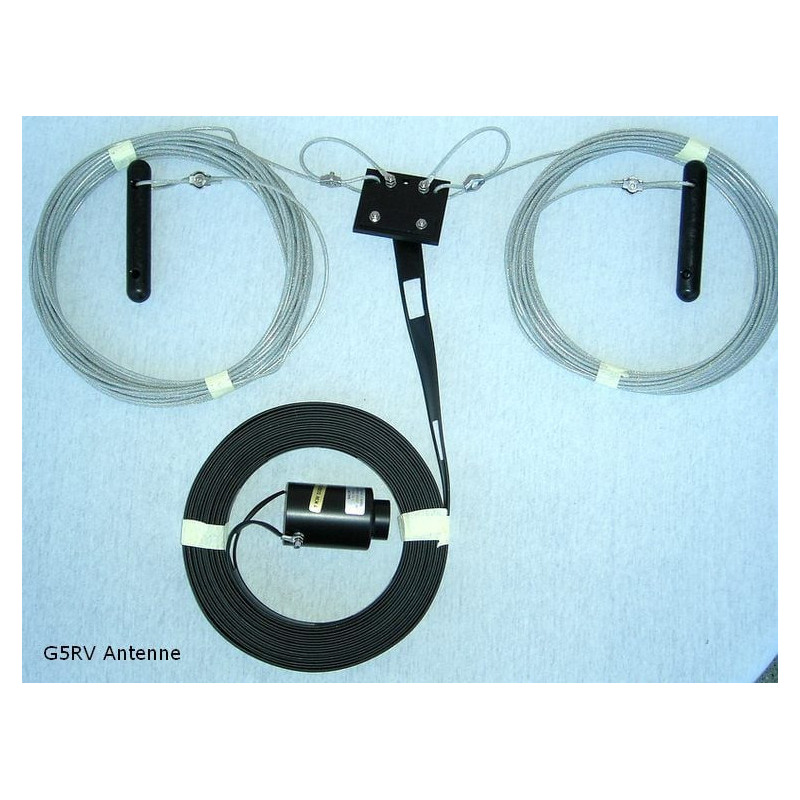

A Hari G5RV é uma antena de fio multibanda robusta, concebida para estações de radioamador que pretendem trabalhar várias bandas de HF, incluindo a exigente banda dos 160 metros, utilizando uma única antena.

O sistema é constituído por um dipolo com aproximadamente 63 metros de comprimento e por uma linha de alimentação paralela de 450 Ω, com cerca de 19,5 metros. Esta linha atua como secção de adaptação de impedância e termina num balun de corrente 1:1 encapsulado, permitindo a ligação a um cabo coaxial de 50 Ω.

A antena foi desenvolvida para trabalhar nas bandas de 160, 80, 40, 20, 15 e 10 metros. Dependendo da instalação e da frequência utilizada, a ROE pode situar-se aproximadamente entre 1:1 e 4:1, pelo que normalmente será necessário utilizar um sintonizador de antena.

Com um acoplador adequado, também poderá ser utilizada nas bandas WARC de 30, 17 e 12 metros, embora nestas bandas não ressonantes possam existir impedâncias mais elevadas e uma eficiência inferior.

A versão normal utiliza fio de aço entrançado de 3 mm, revestido com plástico resistente às condições atmosféricas. Pode ser instalada horizontalmente, em configuração de V invertido, inclinada ou com as extremidades dobradas para baixo quando o espaço disponível não permitir uma instalação totalmente estendida.

Características principais

• Marca: Hari
• Modelo: G5RV
• Tipo: dipolo de fio multibanda
• Bandas principais: 160, 80, 40, 20, 15 e 10 m
• Comprimento total: aproximadamente 63 m
• Comprimento da linha paralela: aproximadamente 19,5 m
• Impedância da linha paralela: 450 Ω
• Impedância da ligação coaxial: 50 Ω
• Balun incluído: balun de corrente 1:1 encapsulado
• Conector: SO-239
• Potência máxima: 1000 W
• Fio da antena: aço entrançado de 3 mm com revestimento plástico
• ROE típica nas bandas indicadas: aproximadamente 1:1 a 4:1
• Configurações possíveis: horizontal, inclinada ou V invertido
• Peso aproximado: 2,4 kg

Conteúdo da embalagem

• Antena dipolo Hari G5RV
• Linha paralela de alimentação de 450 Ω
• Balun de corrente 1:1
• Isoladores

Aplicações recomendadas

• Estações fixas de radioamador em HF
• Comunicações nas bandas de 160 a 10 metros
• Operação DX nas bandas de HF
• Operação multibanda com uma única antena
• Instalação horizontal ou em V invertido
• Utilização com transceptores e amplificadores até 1000 W
• Receção de comunicações em ondas curtas

Nota importante

Devido às suas dimensões, esta antena necessita de um espaço de instalação considerável e de pontos de suporte suficientemente resistentes.

A utilização de um sintonizador de antena é normalmente necessária, especialmente nas frequências onde a ROE ultrapasse a capacidade de adaptação interna do transceptor.

A linha paralela de 450 Ω deve ficar livre e afastada de estruturas metálicas, cabos elétricos, paredes e outros objetos. Sempre que possível, deverá descer perpendicularmente ao dipolo.

O cabo coaxial de 50 Ω e a ficha PL-259 necessária para a ligação ao conector SO-239 não estão indicados como incluídos.
