La Hari G5RV es una antena de hilo multibanda robusta, diseñada para estaciones de radioaficionado que desean trabajar varias bandas de HF, incluida la exigente banda de 160 metros, utilizando una sola antena.

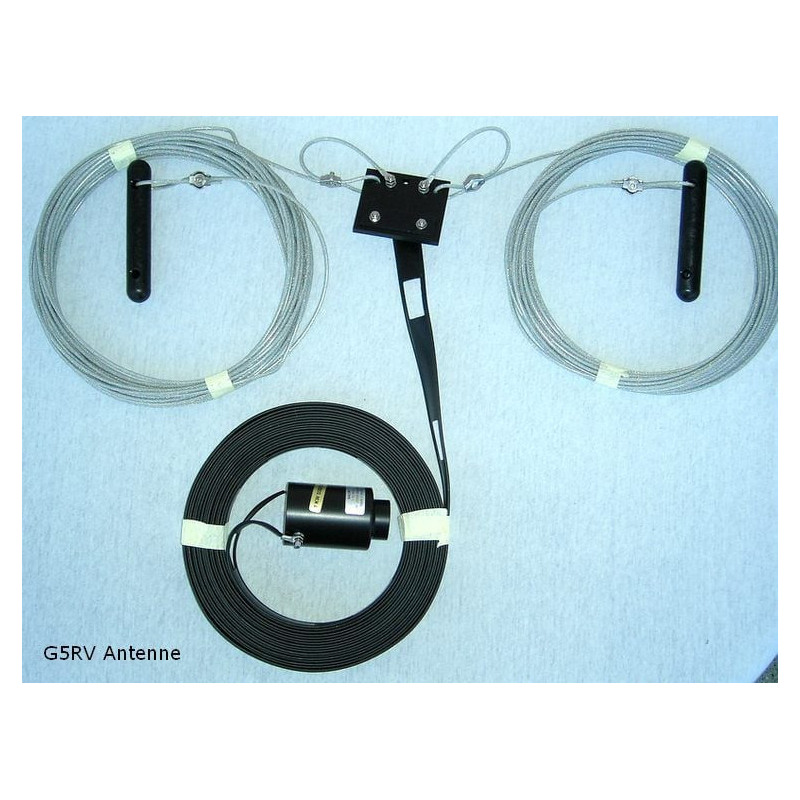

El sistema está formado por un dipolo de aproximadamente 63 metros de longitud y una línea de alimentación paralela de 450 Ω, con una longitud aproximada de 19,5 metros. Esta línea actúa como sección de adaptación de impedancia y termina en un balun de corriente 1:1 encapsulado, que permite conectarla a un cable coaxial de 50 Ω.

La antena está diseñada para trabajar en las bandas de 160, 80, 40, 20, 15 y 10 metros. Dependiendo de la instalación y de la frecuencia utilizada, la ROE puede situarse aproximadamente entre 1:1 y 4:1, por lo que normalmente será necesario utilizar un acoplador de antena.

Con un acoplador adecuado también puede utilizarse en las bandas WARC de 30, 17 y 12 metros, aunque en estas bandas no resonantes pueden aparecer impedancias más elevadas y una eficiencia inferior.

La versión normal utiliza hilo de acero trenzado de 3 mm, recubierto de plástico resistente a la intemperie. Puede instalarse horizontalmente, en forma de V invertida, inclinada o con los extremos doblados hacia abajo cuando no exista espacio suficiente para extenderla completamente.

Características principales

• Marca: Hari
• Modelo: G5RV
• Tipo: dipolo de hilo multibanda
• Bandas principales: 160, 80, 40, 20, 15 y 10 m
• Longitud total: aproximadamente 63 m
• Longitud de la línea paralela: aproximadamente 19,5 m
• Impedancia de la línea paralela: 450 Ω
• Impedancia de conexión coaxial: 50 Ω
• Balun incluido: balun de corriente 1:1 encapsulado
• Conector: SO-239
• Potencia máxima: 1000 W
• Hilo de antena: acero trenzado de 3 mm con revestimiento plástico
• ROE típica en las bandas indicadas: aproximadamente 1:1 a 4:1
• Configuraciones posibles: horizontal, inclinada o V invertida
• Peso aproximado: 2,4 kg

Contenido del paquete

• Antena dipolo Hari G5RV
• Línea paralela de alimentación de 450 Ω
• Balun de corriente 1:1
• Aisladores

Aplicaciones recomendadas

• Estaciones fijas de radioaficionado en HF
• Comunicaciones en las bandas de 160 a 10 metros
• Operación DX en las bandas de HF
• Operación multibanda con una sola antena
• Instalación horizontal o en V invertida
• Uso con transceptores y amplificadores de hasta 1000 W
• Recepción de comunicaciones en onda corta

Nota importante

Debido a sus dimensiones, esta antena necesita un espacio de instalación considerable y puntos de soporte suficientemente resistentes.

Normalmente será necesario utilizar un acoplador de antena, especialmente en las frecuencias donde la ROE supere la capacidad de adaptación interna del transceptor.

La línea paralela de 450 Ω debe quedar libre y alejada de estructuras metálicas, cables eléctricos, paredes y otros objetos. Siempre que sea posible, deberá descender perpendicularmente al dipolo.

El cable coaxial de 50 Ω y el conector PL-259 necesario para conectarlo a la toma SO-239 no figuran como incluidos.
