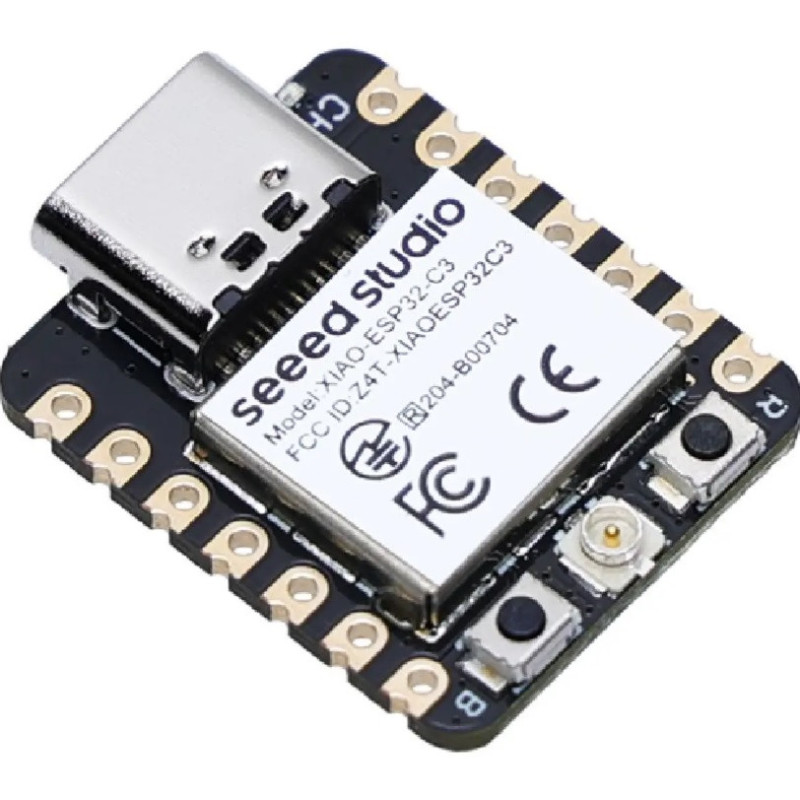

Seeed Studio XIAO ESP32C3 Wi-Fi e Bluetooth 5.0 – 113991054 Placa de Desenvolvimento

A Seeed Studio XIAO ESP32C3 é uma placa de desenvolvimento compacta e eficiente, especialmente indicada para projetos de Internet das Coisas, automação, sensores sem fios e dispositivos portáteis.

O microcontrolador ESP32-C3 integra um processador RISC-V de 32 bits, com funcionamento até 160 MHz, 400 KB de SRAM e 4 MB de memória Flash. As comunicações sem fios incluem Wi-Fi IEEE 802.11 b/g/n de 2,4 GHz, Bluetooth Low Energy 5.0 e Bluetooth Mesh.

Apesar das suas dimensões de apenas 21 × 17,8 mm, disponibiliza 11 GPIO com capacidade PWM, quatro entradas analógicas, UART, I²C e SPI. A programação e a alimentação podem ser realizadas através da porta USB Type-C.

A placa inclui circuito de gestão e carregamento para uma bateria de lítio de 3,7 V, permitindo o desenvolvimento de equipamentos portáteis e aplicações alimentadas por bateria. O modo de sono profundo, com consumo aproximado de 44 µA, contribui para aumentar a autonomia.

A construção com componentes apenas numa face, terminais laterais castelados e formato compatível com a família XIAO permite a utilização em placas de ensaio, placas de expansão ou diretamente como módulo SMD numa PCB personalizada.

Características principais

• Fabricante: Seeed Studio
• Modelo: XIAO ESP32C3
• Referência: 113991054
• Microcontrolador: Espressif ESP32-C3
• Arquitetura: RISC-V de 32 bits
• Processador: núcleo único
• Frequência máxima: 160 MHz
• Memória SRAM: 400 KB
• Memória Flash: 4 MB
• Wi-Fi: 2,4 GHz IEEE 802.11 b/g/n
• Modos Wi-Fi: Station, SoftAP e Station + SoftAP
• Bluetooth: Bluetooth Low Energy 5.0
• Bluetooth Mesh: suportado
• GPIO digitais: 11
• Saídas PWM: até 11 GPIO compatíveis
• Entradas analógicas: 4 ADC
• Interfaces: UART, I²C e SPI
• Interface de depuração: contactos JTAG na parte inferior
• Conector USB: USB Type-C
• Botões integrados: Boot e Reset
• Conector de antena: U.FL/I-PEX
• Antena externa: incluída
• Tensão lógica: 3,3 V
• Entrada VIN/USB: 5 V
• Entrada para bateria: bateria de lítio de 3,7 V
• Carregamento rápido da bateria: aproximadamente 380 mA
• Carregamento de manutenção: aproximadamente 40 mA
• Corrente máxima indicada na saída de 3,3 V: 500 mA nas condições especificadas
• Consumo em modo ativo com Wi-Fi: aproximadamente 75 mA
• Consumo em Modem-sleep Wi-Fi: aproximadamente 25 mA
• Consumo em Light-sleep Wi-Fi: aproximadamente 4 mA
• Consumo em sono profundo: aproximadamente 44 µA
• Temperatura de funcionamento: -40 a +85 °C
• Dimensões: 21 × 17,8 mm
• Montagem: placa de ensaio, terminais soldados ou SMD
• Terminais laterais: castelados
• Componentes: montados numa única face

Distribuição principal dos pinos

• D0 / A0: GPIO2 / ADC
• D1 / A1: GPIO3 / ADC
• D2 / A2: GPIO4 / ADC
• D3 / A3: GPIO5 / ADC
• D4: GPIO6 / SDA
• D5: GPIO7 / SCL
• D6: GPIO21 / TX
• D7: GPIO20 / RX
• D8: GPIO8 / SCK
• D9: GPIO9 / MISO
• D10: GPIO10 / MOSI
• Alimentação: 5 V, GND e 3,3 V

Compatibilidade de programação

• Arduino IDE
• PlatformIO
• ESP-IDF
• MicroPython
• Bibliotecas e ecossistema ESP32

Aplicações recomendadas

• Projetos de Internet das Coisas
• Sensores sem fios
• Automação residencial
• Monitorização remota
• Dispositivos portáteis e vestíveis
• Equipamentos alimentados por bateria
• Registo e transmissão de dados
• Controlo através de Wi-Fi ou Bluetooth
• Protótipos compactos
• Integração em placas de circuito impresso
• Projetos educativos e experimentais

Conteúdo da embalagem

• 1 placa Seeed Studio XIAO ESP32C3
• 1 antena externa de 2,4 GHz com ligação U.FL/I-PEX

Nota importante

A placa utiliza níveis lógicos de 3,3 V. Não aplique diretamente sinais de 5 V nos GPIO, pois poderá danificar o microcontrolador.

A bateria de lítio deve ser ligada aos contactos próprios, respeitando rigorosamente a polaridade. Utilize apenas baterias de 3,7 V adequadas e protegidas. A bateria e o cabo USB Type-C não estão incluídos.

Os GPIO2, GPIO8 e GPIO9 também funcionam como pinos de configuração de arranque. Circuitos externos ligados a estes pinos podem impedir o arranque ou a programação da placa se alterarem o seu estado durante a inicialização.

A entrada analógica A3 utiliza o ADC2 e poderá apresentar leituras menos fiáveis em determinadas condições. Para medições analógicas mais estáveis, recomenda-se preferencialmente a utilização de A0, A1 ou A2.
