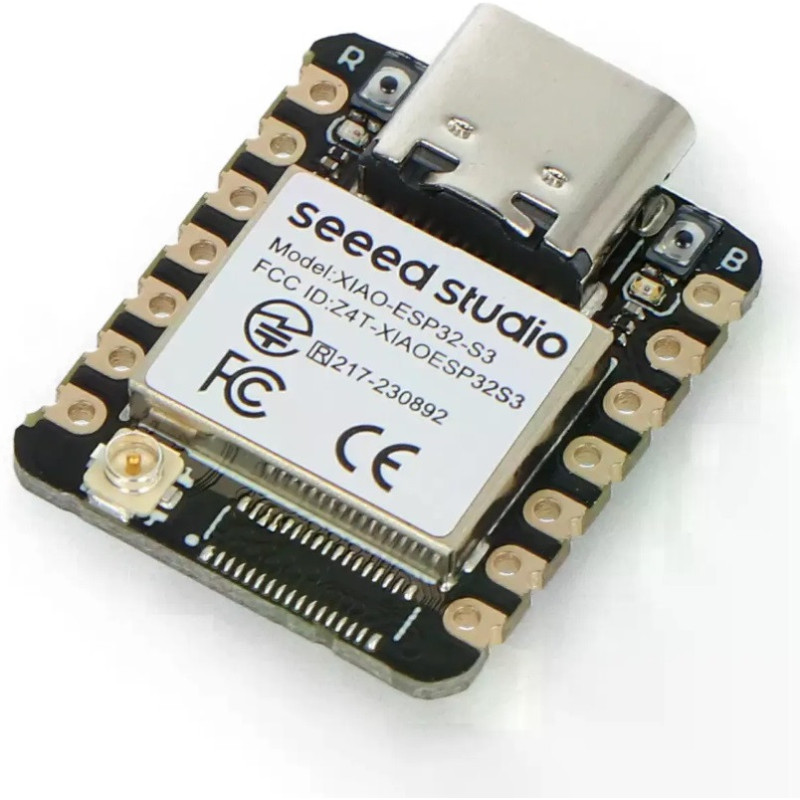

Seeed Studio XIAO ESP32S3 Wi-Fi e Bluetooth 5.0 – 113991114 Placa de Desenvolvimento

A Seeed Studio XIAO ESP32S3 é uma placa de desenvolvimento compacta e potente, indicada para projetos de Internet das Coisas, automação, robótica, dispositivos portáteis e aplicações TinyML.

O microcontrolador ESP32-S3R8 integra um processador Xtensa LX7 dual-core de 32 bits, com funcionamento até 240 MHz. Os 8 MB de PSRAM e 8 MB de memória Flash permitem executar aplicações mais exigentes, processar dados localmente e desenvolver soluções de inteligência artificial incorporada.

A conectividade inclui Wi-Fi IEEE 802.11 b/g/n de 2,4 GHz, Bluetooth Low Energy 5.0 e Bluetooth Mesh. A antena externa fornecida liga-se ao conector U.FL/I-PEX da placa, permitindo melhorar o alcance e a estabilidade da comunicação.

Apesar das dimensões de apenas 21 × 17,8 mm, disponibiliza 11 GPIO com PWM, nove entradas ADC, UART, I²C, I²S e SPI. Inclui ainda porta USB Type-C, LED programável, LED de carregamento e botões Boot e Reset.

O circuito integrado de gestão da bateria permite alimentar a placa através de uma bateria de lítio de 3,7 V e carregá-la quando a placa está ligada por USB. O consumo pode baixar até aproximadamente 14 µA em sono profundo.

A construção com terminais castelados permite utilizar a placa numa breadboard, com réguas de pinos ou diretamente como módulo SMD numa PCB personalizada.

Características principais

• Fabricante: Seeed Studio
• Modelo: XIAO ESP32S3
• Referência: 113991114
• Microcontrolador: Espressif ESP32-S3R8
• Processador: Xtensa LX7 dual-core de 32 bits
• Frequência máxima: 240 MHz
• PSRAM: 8 MB
• Memória Flash: 8 MB
• Wi-Fi: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth Low Energy 5.0
• Bluetooth Mesh: suportado
• GPIO: 11
• PWM: disponível nos GPIO compatíveis
• Entradas analógicas: 9 ADC
• Interfaces: UART, I²C, I²S e SPI
• LED programável: integrado
• LED de carregamento: integrado
• Botões: Boot e Reset
• Conector USB: USB Type-C
• Conector de antena: U.FL/I-PEX
• Antena externa de 2,4 GHz: incluída
• Tensão lógica: 3,3 V
• Alimentação por USB-C: 5 V
• Alimentação por bateria: lítio de 3,7 V
• Corrente de carregamento rápido: aproximadamente 50 mA
• Corrente de manutenção: aproximadamente 3,8 mA
• Consumo típico com Wi-Fi ativo: aproximadamente 100 mA
• Consumo típico com BLE ativo: aproximadamente 85 mA
• Consumo em Modem-sleep: aproximadamente 27 mA
• Consumo em Light-sleep: aproximadamente 2 mA
• Consumo em Deep-sleep: aproximadamente 14 µA
• Temperatura de funcionamento: -20 a +65 °C
• Dimensões: 21 × 17,8 mm
• Montagem: breadboard, terminais soldados ou SMD
• Terminais laterais: castelados

Distribuição principal dos pinos

• D0 / A0: GPIO1 / ADC / Touch
• D1 / A1: GPIO2 / ADC / Touch
• D2 / A2: GPIO3 / ADC / Touch
• D3 / A3: GPIO4 / ADC / Touch
• D4 / A4: GPIO5 / SDA / ADC / Touch
• D5 / A5: GPIO6 / SCL / ADC / Touch
• D6: GPIO43 / TX
• D7: GPIO44 / RX
• D8 / A8: GPIO7 / SCK / ADC / Touch
• D9 / A9: GPIO8 / MISO / ADC / Touch
• D10 / A10: GPIO9 / MOSI / ADC / Touch
• Alimentação: 5 V, GND e 3,3 V

Compatibilidade de programação

• Arduino IDE
• MicroPython
• CircuitPython
• ESP-IDF
• PlatformIO
• Ecossistema e bibliotecas ESP32

Aplicações recomendadas

• Internet das Coisas
• Automação residencial
• Robótica
• Sensores sem fios
• Dispositivos portáteis e vestíveis
• Projetos TinyML e inteligência artificial incorporada
• Monitorização e transmissão de dados
• Controlo por Wi-Fi ou Bluetooth
• Equipamentos alimentados por bateria
• Protótipos compactos
• Integração em PCB personalizadas
• Projetos educativos e experimentais

Conteúdo da embalagem

• 1 placa Seeed Studio XIAO ESP32S3
• 1 antena externa de 2,4 GHz com conector U.FL/I-PEX
• Réguas de pinos para montagem, fornecidas sem soldar

Nota importante

Esta é a versão XIAO ESP32S3 normal. Não inclui câmara, microfone digital nem leitor de cartão microSD, componentes presentes na versão XIAO ESP32S3 Sense.

A placa utiliza níveis lógicos de 3,3 V. Não aplique diretamente sinais de 5 V aos GPIO.

Ao utilizar uma bateria de lítio, respeite rigorosamente a polaridade dos contactos BAT+ e BAT− e utilize apenas uma bateria adequada de 3,7 V, preferencialmente com circuito de proteção. A bateria e o cabo USB Type-C não estão incluídos.

A antena externa deve ser ligada ao conector U.FL antes de utilizar Wi-Fi ou Bluetooth. Estes conectores são delicados e devem ser pressionados verticalmente, sem torcer ou puxar pelo cabo.
