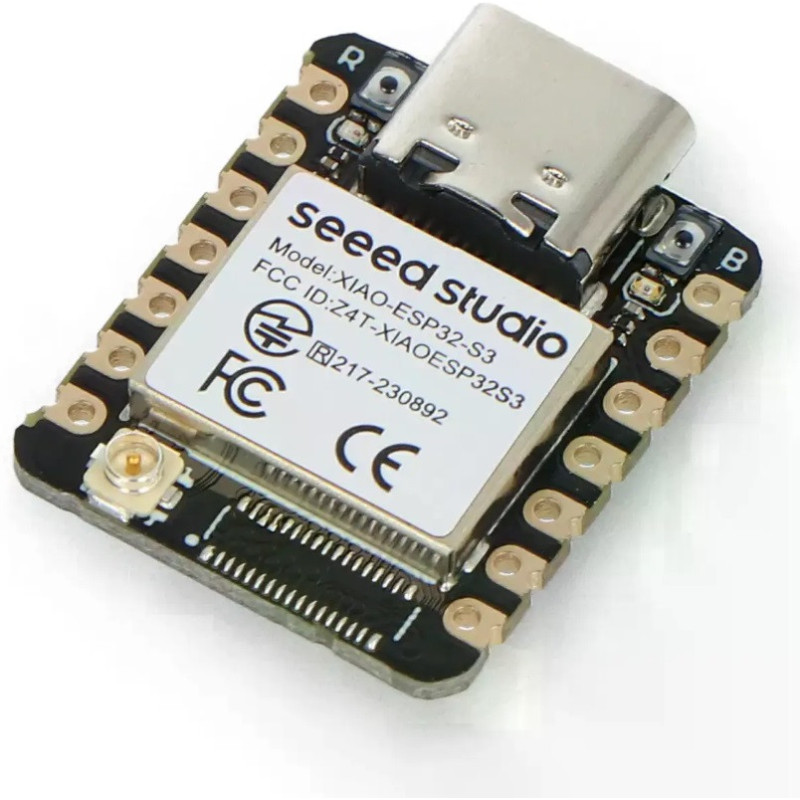

Seeed Studio XIAO ESP32S3 Wi-Fi e Bluetooth 5.0 – 113991114 Placa de Desarrollo

La Seeed Studio XIAO ESP32S3 es una placa de desarrollo compacta y potente, indicada para proyectos de Internet de las Cosas, automatización, robótica, dispositivos portátiles y aplicaciones TinyML.

El microcontrolador ESP32-S3R8 integra un procesador Xtensa LX7 de doble núcleo y 32 bits que funciona hasta 240 MHz. Sus 8 MB de PSRAM y 8 MB de memoria Flash permiten ejecutar aplicaciones exigentes, procesar datos localmente y desarrollar soluciones de inteligencia artificial integrada.

La conectividad incluye Wi-Fi IEEE 802.11 b/g/n de 2,4 GHz, Bluetooth Low Energy 5.0 y Bluetooth Mesh. La antena externa incluida se conecta al conector U.FL/I-PEX para mejorar el alcance y la estabilidad de las comunicaciones.

A pesar de medir solamente 21 × 17,8 mm, ofrece 11 GPIO con PWM, nueve entradas ADC, UART, I²C, I²S y SPI. También dispone de USB Type-C, LED programable, LED de carga y botones Boot y Reset.

El circuito de gestión de batería permite alimentar la placa con una batería de litio de 3,7 V y cargarla cuando está conectada por USB. El consumo puede reducirse hasta aproximadamente 14 µA en sueño profundo.

Los terminales laterales almenados permiten instalarla en una placa de pruebas, utilizar réguas de pines o soldarla directamente como módulo SMD en una PCB personalizada.

Características principales

• Fabricante: Seeed Studio
• Modelo: XIAO ESP32S3
• Referencia: 113991114
• Microcontrolador: Espressif ESP32-S3R8
• Procesador: Xtensa LX7 de doble núcleo y 32 bits
• Frecuencia máxima: 240 MHz
• PSRAM: 8 MB
• Memoria Flash: 8 MB
• Wi-Fi: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth Low Energy 5.0
• Bluetooth Mesh: compatible
• GPIO: 11
• PWM: disponible en los GPIO compatibles
• Entradas analógicas: 9 ADC
• Interfaces: UART, I²C, I²S y SPI
• LED programable: integrado
• LED de carga: integrado
• Botones: Boot y Reset
• Conector USB: USB Type-C
• Conector de antena: U.FL/I-PEX
• Antena externa de 2,4 GHz: incluida
• Tensión lógica: 3,3 V
• Alimentación mediante USB-C: 5 V
• Alimentación mediante batería: litio de 3,7 V
• Corriente de carga rápida: aproximadamente 50 mA
• Corriente de mantenimiento: aproximadamente 3,8 mA
• Consumo típico con Wi-Fi activo: aproximadamente 100 mA
• Consumo típico con BLE activo: aproximadamente 85 mA
• Consumo en Modem-sleep: aproximadamente 27 mA
• Consumo en Light-sleep: aproximadamente 2 mA
• Consumo en Deep-sleep: aproximadamente 14 µA
• Temperatura de funcionamiento: -20 a +65 °C
• Dimensiones: 21 × 17,8 mm
• Montaje: placa de pruebas, terminales soldados o SMD
• Terminales laterales: almenados

Distribución principal de pines

• D0 / A0: GPIO1 / ADC / Touch
• D1 / A1: GPIO2 / ADC / Touch
• D2 / A2: GPIO3 / ADC / Touch
• D3 / A3: GPIO4 / ADC / Touch
• D4 / A4: GPIO5 / SDA / ADC / Touch
• D5 / A5: GPIO6 / SCL / ADC / Touch
• D6: GPIO43 / TX
• D7: GPIO44 / RX
• D8 / A8: GPIO7 / SCK / ADC / Touch
• D9 / A9: GPIO8 / MISO / ADC / Touch
• D10 / A10: GPIO9 / MOSI / ADC / Touch
• Alimentación: 5 V, GND y 3,3 V

Compatibilidad de programación

• Arduino IDE
• MicroPython
• CircuitPython
• ESP-IDF
• PlatformIO
• Ecosistema y bibliotecas ESP32

Aplicaciones recomendadas

• Internet de las Cosas
• Automatización doméstica
• Robótica
• Sensores inalámbricos
• Dispositivos portátiles y vestibles
• Proyectos TinyML e inteligencia artificial integrada
• Monitorización y transmisión de datos
• Control mediante Wi-Fi o Bluetooth
• Equipos alimentados por batería
• Prototipos compactos
• Integración en PCB personalizadas
• Proyectos educativos y experimentales

Contenido del embalaje

• 1 placa Seeed Studio XIAO ESP32S3
• 1 antena externa de 2,4 GHz con conector U.FL/I-PEX
• Tiras de pines para montaje, suministradas sin soldar

Nota importante

Esta es la versión XIAO ESP32S3 estándar. No incluye cámara, micrófono digital ni lector de tarjetas microSD, componentes disponibles en la versión XIAO ESP32S3 Sense.

La placa utiliza niveles lógicos de 3,3 V. No aplique directamente señales de 5 V a los GPIO.

Al utilizar una batería de litio, respete rigurosamente la polaridad de los contactos BAT+ y BAT− y utilice únicamente una batería adecuada de 3,7 V, preferiblemente con circuito de protección. La batería y el cable USB Type-C no están incluidos.

La antena externa debe conectarse al conector U.FL antes de utilizar Wi-Fi o Bluetooth. Este conector es delicado y debe presionarse verticalmente, sin girarlo ni tirar del cable.
