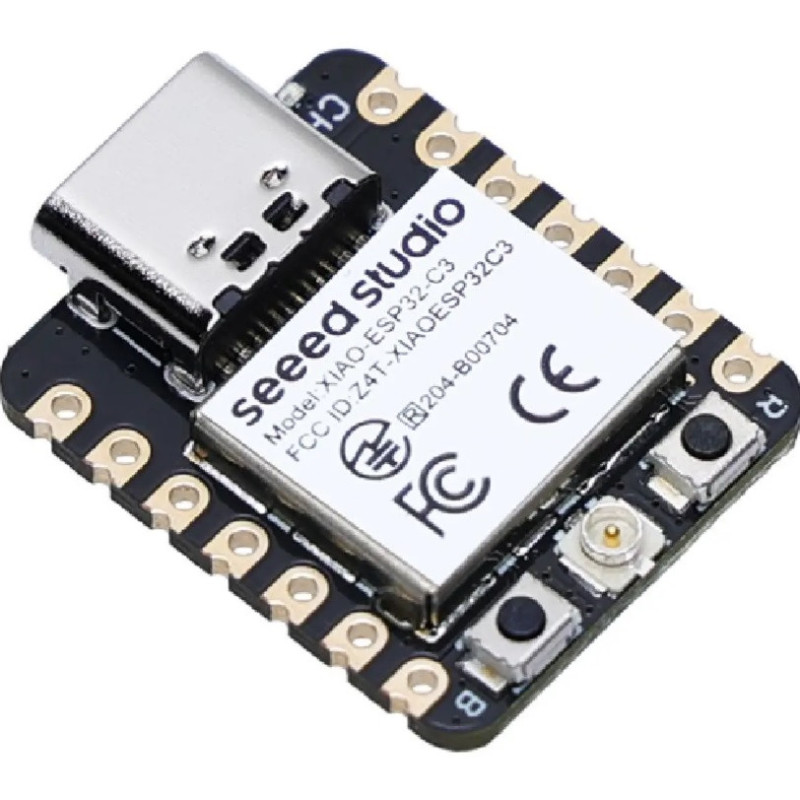

Seeed Studio XIAO ESP32C3 Wi-Fi y Bluetooth 5.0 – 113991054 Placa de Desarrollo

La Seeed Studio XIAO ESP32C3 es una placa de desarrollo compacta y eficiente, especialmente indicada para proyectos de Internet de las Cosas, automatización, sensores inalámbricos y dispositivos portátiles.

El microcontrolador ESP32-C3 integra un procesador RISC-V de 32 bits que funciona hasta 160 MHz, 400 KB de SRAM y 4 MB de memoria Flash. Sus comunicaciones inalámbricas incluyen Wi-Fi IEEE 802.11 b/g/n de 2,4 GHz, Bluetooth Low Energy 5.0 y Bluetooth Mesh.

A pesar de sus dimensiones de solo 21 × 17,8 mm, dispone de 11 GPIO con capacidad PWM, cuatro entradas analógicas, UART, I²C y SPI. La programación y la alimentación pueden realizarse mediante el puerto USB Type-C.

La placa incorpora un circuito de gestión y carga para una batería de litio de 3,7 V, permitiendo desarrollar equipos portátiles y aplicaciones alimentadas por batería. Su consumo aproximado de 44 µA en sueño profundo ayuda a prolongar la autonomía.

Su construcción con componentes en una sola cara, terminales laterales almenados y formato compatible con la familia XIAO permite utilizarla en placas de pruebas, placas de expansión o directamente como módulo SMD en una PCB personalizada.

Características principales

• Fabricante: Seeed Studio
• Modelo: XIAO ESP32C3
• Referencia: 113991054
• Microcontrolador: Espressif ESP32-C3
• Arquitectura: RISC-V de 32 bits
• Procesador: un núcleo
• Frecuencia máxima: 160 MHz
• Memoria SRAM: 400 KB
• Memoria Flash: 4 MB
• Wi-Fi: 2,4 GHz IEEE 802.11 b/g/n
• Modos Wi-Fi: Station, SoftAP y Station + SoftAP
• Bluetooth: Bluetooth Low Energy 5.0
• Bluetooth Mesh: compatible
• GPIO digitales: 11
• Salidas PWM: hasta 11 GPIO compatibles
• Entradas analógicas: 4 ADC
• Interfaces: UART, I²C y SPI
• Interfaz de depuración: contactos JTAG inferiores
• Conector USB: USB Type-C
• Botones integrados: Boot y Reset
• Conector de antena: U.FL/I-PEX
• Antena externa: incluida
• Tensión lógica: 3,3 V
• Entrada VIN/USB: 5 V
• Entrada de batería: batería de litio de 3,7 V
• Carga rápida de la batería: aproximadamente 380 mA
• Carga de mantenimiento: aproximadamente 40 mA
• Corriente máxima indicada en la salida de 3,3 V: 500 mA bajo las condiciones especificadas
• Consumo activo con Wi-Fi: aproximadamente 75 mA
• Consumo Wi-Fi Modem-sleep: aproximadamente 25 mA
• Consumo Wi-Fi Light-sleep: aproximadamente 4 mA
• Consumo en sueño profundo: aproximadamente 44 µA
• Temperatura de funcionamiento: -40 a +85 °C
• Dimensiones: 21 × 17,8 mm
• Montaje: placa de pruebas, terminales soldados o SMD
• Terminales laterales: almenados
• Componentes: montados en una sola cara

Distribución principal de pines

• D0 / A0: GPIO2 / ADC
• D1 / A1: GPIO3 / ADC
• D2 / A2: GPIO4 / ADC
• D3 / A3: GPIO5 / ADC
• D4: GPIO6 / SDA
• D5: GPIO7 / SCL
• D6: GPIO21 / TX
• D7: GPIO20 / RX
• D8: GPIO8 / SCK
• D9: GPIO9 / MISO
• D10: GPIO10 / MOSI
• Alimentación: 5 V, GND y 3,3 V

Compatibilidad de programación

• Arduino IDE
• PlatformIO
• ESP-IDF
• MicroPython
• Bibliotecas y ecosistema ESP32

Aplicaciones recomendadas

• Proyectos de Internet de las Cosas
• Sensores inalámbricos
• Automatización doméstica
• Monitorización remota
• Dispositivos portátiles y vestibles
• Equipos alimentados por batería
• Registro y transmisión de datos
• Control mediante Wi-Fi o Bluetooth
• Prototipos compactos
• Integración en placas de circuito impreso
• Proyectos educativos y experimentales

Contenido del embalaje

• 1 placa Seeed Studio XIAO ESP32C3
• 1 antena externa de 2,4 GHz con conexión U.FL/I-PEX

Nota importante

La placa utiliza niveles lógicos de 3,3 V. No aplique directamente señales de 5 V a los GPIO, ya que podría dañar el microcontrolador.

La batería de litio debe conectarse a los contactos correspondientes, respetando rigurosamente la polaridad. Utilice únicamente baterías de 3,7 V adecuadas y protegidas. La batería y el cable USB Type-C no están incluidos.

Los GPIO2, GPIO8 y GPIO9 también son pines de configuración de arranque. Los circuitos externos conectados a estos pines pueden impedir el inicio o la programación si modifican su estado durante el arranque.

La entrada analógica A3 utiliza el ADC2 y puede ofrecer lecturas menos fiables en determinadas condiciones. Para mediciones analógicas más estables se recomienda utilizar preferentemente A0, A1 o A2.
