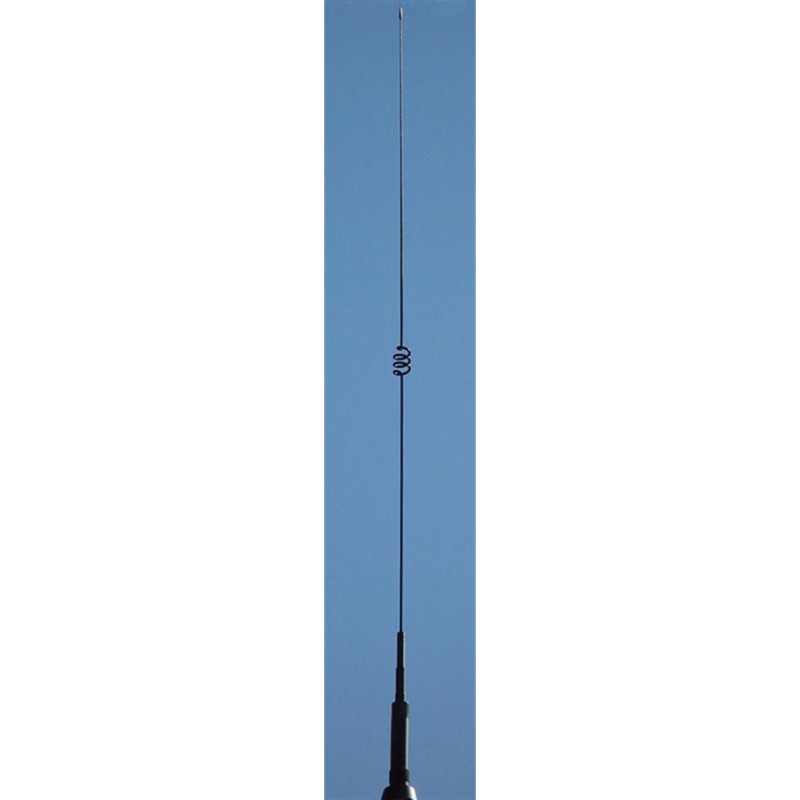

A DX-NR-770-HB é uma antena móvel bibanda destinada à utilização nas bandas de radioamador de 2 metros e 70 centímetros, cobrindo as frequências de 144 MHz e 430 MHz.

A configuração elétrica é de 1/2λ sem radiais em 144 MHz e 2 × 5/8λ sem radiais em 430 MHz, permitindo a utilização em instalações móveis sem necessidade de radiais adicionais.

A antena apresenta ganho indicado de 3 dB em 144 MHz e 5,5 dB em 430 MHz, sendo adequada para utilização com transceptores móveis VHF/UHF compatíveis.

Suporta uma potência máxima de 200 W, tem impedância nominal de 50 Ω e apresenta uma ROE/SWR inferior a 1,5:1, de acordo com as especificações do fabricante.

A ligação é realizada através de conector PL, permitindo a montagem diretamente em bases compatíveis com este sistema de ligação.

Com 99 cm de comprimento e peso de aproximadamente 210 g, oferece uma solução equilibrada entre dimensões, ganho e capacidade de potência para instalações móveis.

A versão HB distingue-se ainda pelo acabamento cromado em preto, oferecendo uma aparência discreta e adequada a instalações em veículos modernos.

Características principais

Tipo de produto: antena móvel bibanda VHF/UHF
Modelo / referência: DX-NR-770-HB
Aplicação: radioamador
Frequências: 144 / 430 MHz
Bandas: 2 m / 70 cm
Tipo em 144 MHz: 1/2λ sem radiais
Tipo em 430 MHz: 2 × 5/8λ sem radiais
Ganho em 144 MHz: 3 dB
Ganho em 430 MHz: 5,5 dB
Potência máxima: 200 W
Impedância: 50 Ω
ROE / SWR: inferior a 1,5:1
Conector: PL
Comprimento: 0,99 m / 99 cm
Peso: 210 g
Construção: bobina em espiral
Acabamento: cromado preto
Radiais: não necessários
Aplicação principal: comunicação móvel VHF/UHF nas bandas de radioamador de 144 e 430 MHz.

Aplicações recomendadas

Estações móveis de radioamador
Transceptores VHF/UHF bibanda
Banda de 2 metros – 144 MHz
Banda de 70 centímetros – 430 MHz
Comunicação através de repetidores VHF/UHF
Comunicação direta em simplex
Instalação em automóveis e outros veículos
Bases magnéticas com ligação PL compatível
Suportes de antena com ligação PL compatível

Nota importante

Antes da instalação, confirmar sempre a compatibilidade da base, tipo de conector, frequências utilizadas, potência do transceptor, qualidade do cabo coaxial e ROE/SWR da instalação.

Embora a especificação indique ROE inferior a 1,5:1, recomenda-se verificar a instalação com um medidor de ROE ou analisador adequado após a montagem da antena no veículo.

A potência máxima indicada é de 200 W. Não ultrapassar este valor e ter em consideração que a potência admissível de toda a instalação também depende da base, cabo coaxial, conectores e condições de utilização.

A antena utiliza conector PL. A base de antena, cabo coaxial e respetivos acessórios devem ser adquiridos separadamente quando não façam parte do conjunto.

Este artigo corresponde apenas à antena DX-NR-770-HB. Base magnética, suporte, cabo coaxial, conectores, transceptor e restantes acessórios não estão incluídos, salvo indicação expressa em contrário
