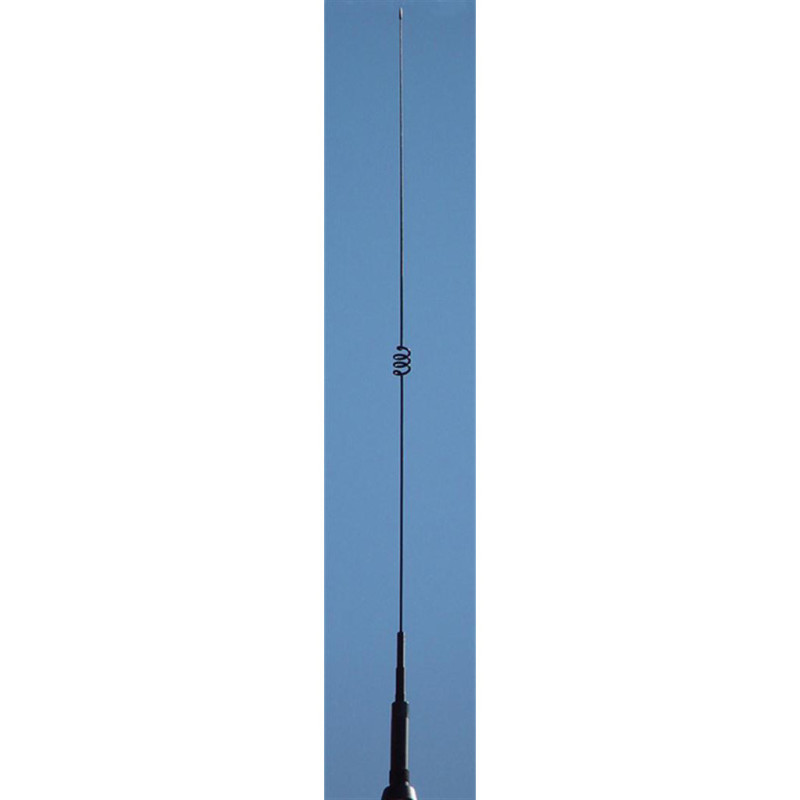

La DX-NR-770-HB es una antena móvil bibanda destinada al uso en las bandas de radioaficionado de 2 metros y 70 centímetros, cubriendo las frecuencias de 144 MHz y 430 MHz.

Su configuración eléctrica es de 1/2λ sin radiales en 144 MHz y 2 × 5/8λ sin radiales en 430 MHz, permitiendo su uso en instalaciones móviles sin necesidad de radiales adicionales.

La antena ofrece una ganancia indicada de 3 dB en 144 MHz y 5,5 dB en 430 MHz, siendo adecuada para transceptores móviles VHF/UHF compatibles.

Soporta una potencia máxima de 200 W, tiene una impedancia nominal de 50 Ω y presenta una ROE/SWR inferior a 1,5:1, según las especificaciones del fabricante.

La conexión se realiza mediante conector PL, permitiendo el montaje directamente sobre bases compatibles con este sistema.

Con 99 cm de longitud y un peso aproximado de 210 g, ofrece una solución equilibrada entre dimensiones, ganancia y capacidad de potencia para instalaciones móviles.

La versión HB se distingue además por su acabado cromado en negro, proporcionando una apariencia discreta para instalaciones en vehículos.

Características principales

Tipo de producto: antena móvil bibanda VHF/UHF
Modelo / referencia: DX-NR-770-HB
Aplicación: radioaficionado
Frecuencias: 144 / 430 MHz
Bandas: 2 m / 70 cm
Tipo en 144 MHz: 1/2λ sin radiales
Tipo en 430 MHz: 2 × 5/8λ sin radiales
Ganancia en 144 MHz: 3 dB
Ganancia en 430 MHz: 5,5 dB
Potencia máxima: 200 W
Impedancia: 50 Ω
ROE / SWR: inferior a 1,5:1
Conector: PL
Longitud: 0,99 m / 99 cm
Peso: 210 g
Construcción: bobina en espiral
Acabado: cromado negro
Radiales: no necesarios
Aplicación principal: comunicación móvil VHF/UHF en las bandas de radioaficionado de 144 y 430 MHz.

Aplicaciones recomendadas

Estaciones móviles de radioaficionado
Transceptores VHF/UHF bibanda
Banda de 2 metros – 144 MHz
Banda de 70 centímetros – 430 MHz
Comunicación mediante repetidores VHF/UHF
Comunicación directa en simplex
Instalación en coches y otros vehículos
Bases magnéticas con conexión PL compatible
Soportes de antena con conexión PL compatible

Nota importante

Antes de la instalación, comprobar siempre la compatibilidad de la base, tipo de conector, frecuencias utilizadas, potencia del transceptor, calidad del cable coaxial y ROE/SWR de la instalación.

Aunque la especificación indica una ROE inferior a 1,5:1, se recomienda comprobar la instalación con un medidor de ROE o analizador adecuado después de montar la antena en el vehículo.

La potencia máxima indicada es de 200 W. No superar este valor y tener en cuenta que la potencia admisible de toda la instalación también depende de la base, cable coaxial, conectores y condiciones de uso.

La antena utiliza conector PL. La base de antena, cable coaxial y accesorios correspondientes deben adquirirse por separado cuando no formen parte del conjunto.

Este artículo corresponde únicamente a la antena DX-NR-770-HB. Base magnética, soporte, cable coaxial, conectores, transceptor y demás accesorios no están incluidos, salvo indicación expresa en contrario.
