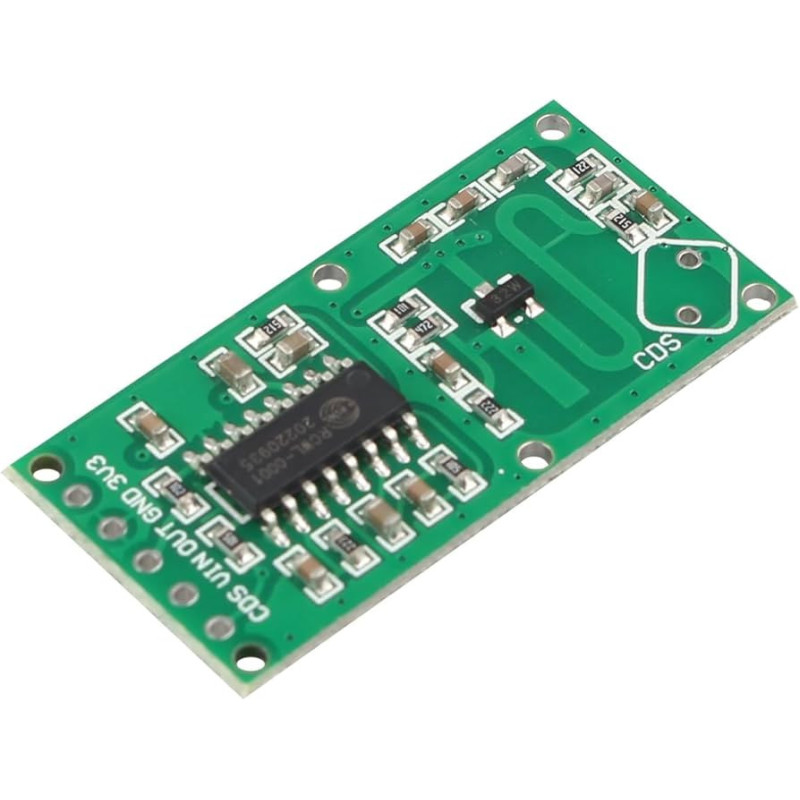

Módulo Radar de Micro-ondas RCWL-0516

O RCWL-0516 é um módulo de deteção por micro-ondas que utiliza tecnologia de radar Doppler para identificar objetos em movimento e presença humana. É uma solução compacta e prática para integração em projetos eletrónicos e sistemas automáticos onde seja necessária deteção de movimento sem contacto.

Este módulo destaca-se pela elevada sensibilidade, longa distância de deteção, grande ângulo de cobertura, boa fiabilidade e amplo intervalo de tensão de alimentação. É indicado para aplicações como iluminação com deteção de movimento, sistemas de alarme e projetos de automação.

Funciona com tensão de 4 a 28 VDC, apresenta corrente de trabalho inferior a 3 mA e disponibiliza uma saída de 3,3 V, com corrente máxima de saída de 100 mA no pino 3V3. O alcance indicado é de até 7 metros, com ângulo de deteção inferior a 120°. O tempo de atraso predefinido é de 2 segundos, podendo ser ajustado através das ilhas C-TM com a soldadura de condensadores de diferentes valores. O nível ativo da saída é alto quando o módulo deteta movimento.

A interface inclui os pinos 3V3, GND, OUT, VIN e CDS. Em aplicações gerais, basta utilizar GND, OUT e VIN. O pino CDS permite desativar a deteção durante o dia mediante a ligação de uma fotoresistência externa à massa.

Características:

• Módulo sensor de movimento por radar Doppler
• Modelo: RCWL-0516
• Tensão de funcionamento: 4 a 28 VDC
• Corrente de trabalho: inferior a 3 mA
• Tensão de saída: 3,3 V
• Corrente máxima de saída: 100 mA
• Alcance de deteção: até 7 metros
• Ângulo de deteção: inferior a 120°
• Tempo de atraso predefinido: 2 segundos
• Nível ativo: alto
• Interface: 3V3 / GND / OUT / VIN / CDS
• Aplicações: iluminação automática, casa inteligente, alarmes e projetos independentes
