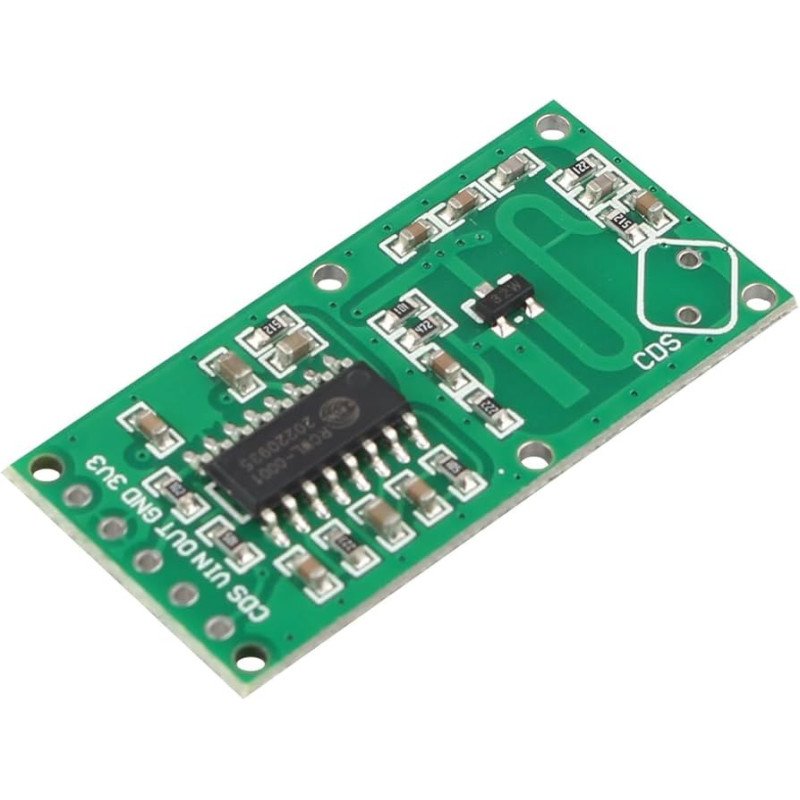

Módulo Radar de Microondas RCWL-0516

El RCWL-0516 es un módulo de detección por microondas que utiliza tecnología de radar Doppler para identificar objetos en movimiento y presencia humana. Es una solución compacta y práctica para integrar en proyectos electrónicos y sistemas automáticos donde se requiera detección de movimiento sin contacto.

Este módulo destaca por su alta sensibilidad, larga distancia de detección, gran ángulo de cobertura, buena fiabilidad y amplio rango de tensión de alimentación. Está indicado para aplicaciones como iluminación con detección de movimiento, sistemas de alarma y proyectos de automatización.

Funciona con tensión de 4 a 28 VDC, presenta corriente de trabajo inferior a 3 mA y dispone de una salida de 3,3 V, con corriente máxima de salida de 100 mA en el pin 3V3. El alcance indicado es de hasta 7 metros, con ángulo de detección inferior a 120°. El tiempo de retardo predeterminado es de 2 segundos, pudiendo ajustarse mediante las almohadillas C-TM soldando condensadores de distintos valores. El nivel activo de salida es alto cuando el módulo detecta movimiento.

La interfaz incluye los pines 3V3, GND, OUT, VIN y CDS. En aplicaciones generales, basta con utilizar GND, OUT y VIN. El pin CDS permite desactivar la detección durante el día mediante la conexión de una fotoresistencia externa a masa.

Características:

• Módulo sensor de movimiento por radar Doppler
• Modelo: RCWL-0516
• Tensión de funcionamiento: 4 a 28 VDC
• Corriente de trabajo: inferior a 3 mA
• Tensión de salida: 3,3 V
• Corriente máxima de salida: 100 mA
• Alcance de detección: hasta 7 metros
• Ángulo de detección: inferior a 120°
• Tiempo de retardo predeterminado: 2 segundos
• Nivel activo: alto
• Interfaz: 3V3 / GND / OUT / VIN / CDS
• Aplicaciones: iluminación automática, hogar inteligente, alarmas y proyectos independientes
