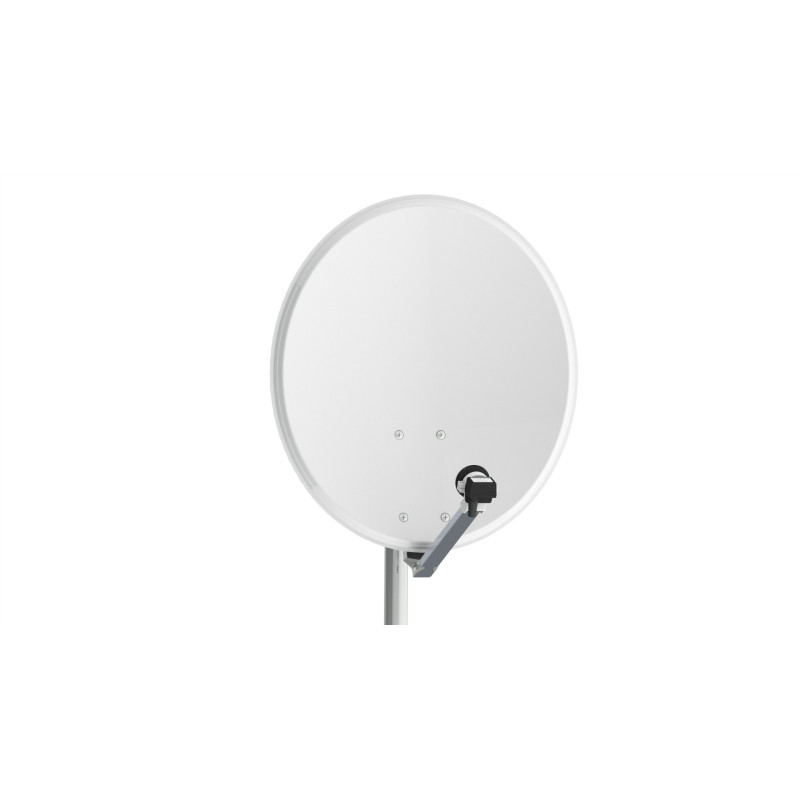

A QA 60 cm é uma antena parabólica offset destinada à receção de sinais de televisão por satélite na banda Ku.

O refletor é construído em chapa de ferro eletrozincada, oferecendo uma solução robusta para instalações domésticas e profissionais de receção via satélite. A estrutura de suporte é metálica e o formato offset facilita a instalação do LNB sem que este fique diretamente em frente à zona central do refletor.

Embora comercialmente classificada como antena de 60 cm, o refletor apresenta dimensões aproximadas de 510 × 570 mm, com distância focal de 327 mm e relação F/D de 0,64.

A eficiência indicada é superior a 70%, com ganhos especificados de 33,5 dBi a 10,70 GHz, 34,8 dBi a 11,70 GHz e 35,4 dBi a 12,75 GHz, tornando-a adequada para sistemas de receção de satélite compatíveis dentro da cobertura disponível no local de instalação.

O ângulo offset é de 28°, permitindo orientar corretamente a antena para o satélite pretendido através dos ajustes de azimute e elevação disponíveis na instalação.

Características principais

Modelo / série: QA
Tipo: antena parabólica offset
Diâmetro comercial: 60 cm
Dimensões do refletor: 510 × 570 mm
Distância focal: 327 mm
Relação F/D: 0,64
Eficiência: superior a 70%
Material do refletor: chapa de ferro eletrozincada
Espessura indicada: 0,60 / 1 mm
Estrutura: metálica
Ângulo offset: 28°
Ganho a 10,70 GHz: 33,5 dBi
Ganho a 11,70 GHz: 34,8 dBi
Ganho a 12,75 GHz: 35,4 dBi
Aplicação principal: receção de televisão e sinais de satélite na banda Ku.

Aplicações recomendadas

Receção de televisão por satélite
Instalações domésticas SAT
Receptores DVB-S e DVB-S2 compatíveis
LNBs universais de banda Ku compatíveis
Instalações em paredes, mastros ou suportes adequados
Receção de satélites com cobertura suficiente para uma antena desta dimensão

Nota importante

Antes da instalação, confirmar sempre o satélite pretendido, cobertura disponível no local, diâmetro de antena recomendado, tipo de LNB, suporte de montagem, orientação, cabo coaxial e restantes acessórios necessários.

A dimensão de 60 cm é uma designação comercial; as dimensões do refletor indicadas são 510 × 570 mm.

O desempenho real depende do satélite, localização geográfica, alinhamento, condições meteorológicas, qualidade do LNB, cabo coaxial e conectores.

Não deve ser assumida a inclusão de LNB, suporte de parede, cabo coaxial, conectores ou receptor, uma vez que esses componentes são apresentados separadamente em kits que utilizam esta mesma antena.
