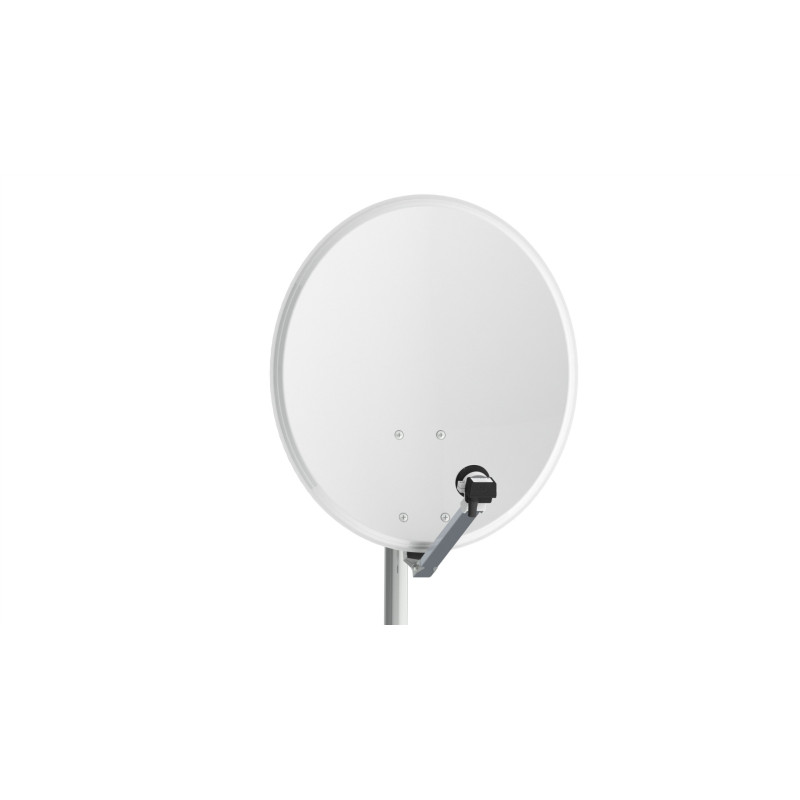

La QA 60 cm es una antena parabólica offset destinada a la recepción de señales de televisión por satélite en banda Ku.

El reflector está fabricado en chapa de hierro electrocincada, ofreciendo una solución robusta para instalaciones domésticas y profesionales de recepción vía satélite. La estructura de soporte es metálica y el diseño offset facilita la instalación del LNB fuera de la zona central del reflector.

Aunque se comercializa como antena de 60 cm, el reflector tiene unas dimensiones aproximadas de 510 × 570 mm, con distancia focal de 327 mm y relación F/D de 0,64.

La eficiencia indicada es superior al 70%, con ganancias especificadas de 33,5 dBi a 10,70 GHz, 34,8 dBi a 11,70 GHz y 35,4 dBi a 12,75 GHz.

El ángulo offset es de 28°, permitiendo orientar correctamente la antena hacia el satélite deseado mediante los ajustes de azimut y elevación de la instalación.

Características principales

Modelo / serie: QA
Tipo: antena parabólica offset
Diámetro comercial: 60 cm
Dimensiones del reflector: 510 × 570 mm
Distancia focal: 327 mm
Relación F/D: 0,64
Eficiencia: superior al 70%
Material del reflector: chapa de hierro electrocincada
Espesor indicado: 0,60 / 1 mm
Estructura: metálica
Ángulo offset: 28°
Ganancia a 10,70 GHz: 33,5 dBi
Ganancia a 11,70 GHz: 34,8 dBi
Ganancia a 12,75 GHz: 35,4 dBi
Aplicación principal: recepción de televisión y señales de satélite en banda Ku.

Aplicaciones recomendadas

Recepción de televisión por satélite
Instalaciones domésticas SAT
Receptores DVB-S y DVB-S2 compatibles
LNB universales de banda Ku compatibles
Instalaciones en pared, mástil o soportes adecuados
Recepción de satélites con cobertura suficiente para una antena de este tamaño

Nota importante

Antes de la instalación, comprobar siempre el satélite deseado, cobertura disponible, diámetro recomendado, tipo de LNB, soporte de montaje, orientación, cable coaxial y demás accesorios necesarios.

La medida de 60 cm es una denominación comercial; las dimensiones indicadas del reflector son 510 × 570 mm.

El rendimiento real depende del satélite, ubicación geográfica, alineación, condiciones meteorológicas, calidad del LNB, cable coaxial y conectores.

No debe suponerse que incluye LNB, soporte de pared, cable coaxial, conectores o receptor, ya que esos componentes aparecen por separado en kits que utilizan esta misma antena.
