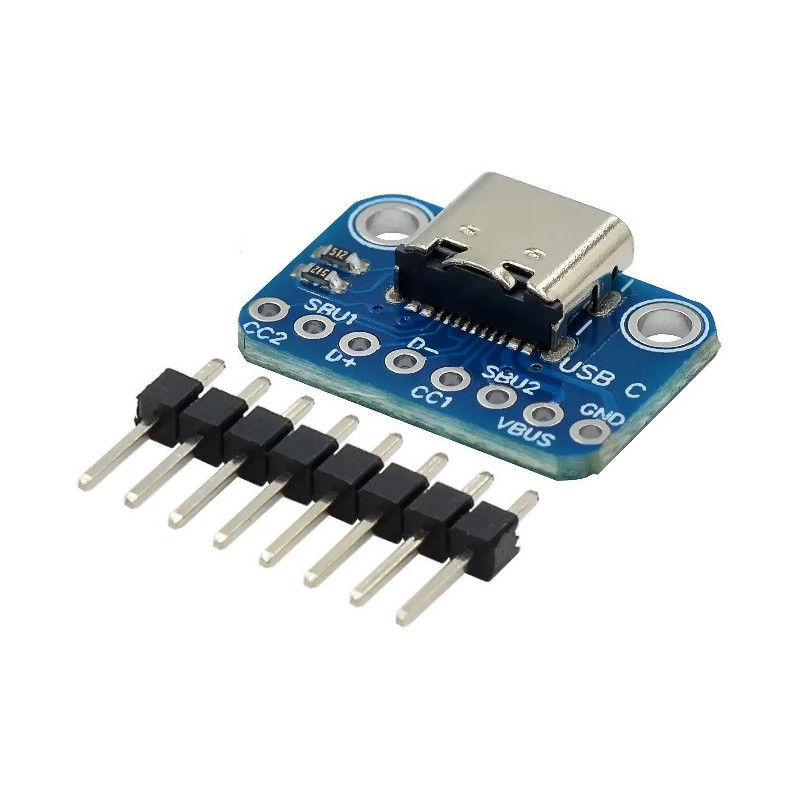

Placa Breakout USB-C Hembra a DIP 2,54mm con Resistencias CC1/CC2

Es una placa breakout con conector USB-C hembra, diseñada para facilitar el uso de USB-C en prototipos, placas de pruebas, breadboards y proyectos electrónicos.

Este módulo convierte los contactos pequeños del conector USB Tipo-C a un formato de pines con paso DIP 2,54mm, permitiendo una conexión más sencilla a placas como Arduino, ESP32, Raspberry Pi, módulos de desarrollo y circuitos personalizados, siempre que la alimentación y las señales sean compatibles.

La placa incluye resistencias pull-down de 5,1kΩ en los pines CC1 y CC2, utilizadas en USB-C para la detección de conexión y orientación del cable. Esta configuración ayuda a que la placa sea reconocida como dispositivo USB-C para recibir alimentación a través de la línea VBUS +5V.

Además de la alimentación, la placa también proporciona las líneas D+ y D-, utilizadas para comunicación USB 2.0, cuando el circuito conectado sea compatible y esté correctamente implementado.

Es una solución práctica para quienes desean añadir una entrada USB-C a proyectos DIY, prototipos, pequeñas placas de alimentación, módulos de prueba, adaptaciones y experiencias electrónicas sin tener que soldar directamente sobre los contactos pequeños del conector USB-C.

Características principales

Placa breakout USB-C
Tipo de conector: USB-C hembra
Formato de salida: DIP / pines 2,54mm
Paso entre pines: 2,54mm
Pines disponibles: GND, VBUS, D+, D-, CC1 y CC2
Línea de alimentación: VBUS +5V
Líneas de datos: D+ y D- para USB 2.0
Resistencias CC1/CC2: 5,1kΩ pull-down
Aplicación principal: adaptación de USB-C para prototipos
Compatible con breadboard / protoboard: sí, según el montaje utilizado
Adecuado para Arduino, ESP32, Raspberry Pi y otros proyectos compatibles
Tipo de módulo: placa adaptadora / breakout board
Montaje: mediante pines / soldadura en PCB o protoboard
Producto indicado para prototipos, alimentación 5V y pruebas con USB-C

Aplicaciones recomendadas

Prototipos con USB-C
Proyectos Arduino
Proyectos ESP32
Proyectos Raspberry Pi, cuando sean compatibles
Breadboards y placas de pruebas
Adaptación de conector USB-C a pines 2,54mm
Alimentación de pequeños circuitos desde VBUS +5V
Pruebas de líneas USB 2.0 D+ y D-
Proyectos DIY de electrónica
Módulos de desarrollo
Reparaciones y adaptaciones electrónicas
Integración de entrada USB-C en placas personalizadas

Nota importante

Antes de la aplicación, confirmar siempre el pinout, orientación del conector, tensión disponible en VBUS, corriente necesaria por el circuito, compatibilidad de las líneas D+/D- y conexiones CC1/CC2. Esta placa breakout facilita el acceso al conector USB-C, pero no sustituye un circuito completo de gestión USB, carga de baterías o negociación USB Power Delivery.

La línea VBUS debe tratarse como alimentación +5V normal de USB, salvo confirmación contraria en el circuito utilizado. No aplicar tensiones superiores ni conectar cargas de corriente elevada sin verificar la capacidad de la fuente USB, del cable y de la propia placa. Una conexión incorrecta puede dañar el módulo, la fuente USB o el equipo conectado.
